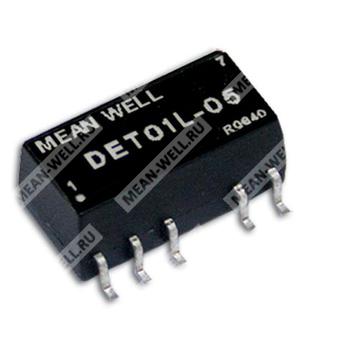

DET01L-05 — 1-ваттный DC/DC-преобразователь с нерегулируемым двуполярным выходом и изоляцией 3000 ВDC.
Расшифровка партномера
| Позиция | Обозначение | Значение |
| Серия | DET01 | 1-ваттная серия DC/DC-преобразователей DET01 |
| Исполнение | L | Модификация с выходным напряжением ±5 В |
| Выходное напряжение | 05 | ±5 В |
| Полное обозначение | DET01L-05 | DC/DC-преобразователь, 1 Вт, нерегулируемый двуполярный выход ±5 В |
Назначение
DET01L-05 предназначен для преобразования входного постоянного напряжения в гальванически развязанное двуполярное выходное напряжение ±5 В мощностью 1 Вт.
Особенности
- Гальваническая изоляция входа и выхода: 3000 ВDC.
- Внутренняя SMD-технология.
- Защита от короткого замыкания.
- Охлаждение за счет свободной конвекции воздуха.
- Непроводящий пластиковый корпус.
- Испытание при полной нагрузке в течение 100% времени на прогонке.
- Низкая стоимость при высокой надежности.
- Одобрение: UL / CUL.
Области применения
Промышленные и встраиваемые источники питания, узлы с гальванической развязкой, распределенные системы питания, электронные устройства автоматики и промышленной электроники, где требуется двуполярное питание ±5 В малой мощности.
Выход
| Параметр | Значение |
| Выходное напряжение | ±5 В |
| Диапазон выходного тока | ±100 мА |
| КПД | 72% |
| Номинальная мощность | 1 Вт |
| Пульсации и шум, макс. | 100 мВ пик-пик |
| Линейная регулировка | ±1,2% при изменении входного напряжения на 1% |
| Нагрузочная регулировка | ±8,0% |
| Допуск выходного напряжения | ±8,0% |
| Частота переключения, тип. | 100 кГц |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 4,5…5,5 В |
| Номинальное входное напряжение | 5 В |
| Потребляемый ток при полной нагрузке | 280 мА |
| Потребляемый ток без нагрузки | 29 мА |
Защита
| Параметр | Значение |
| Перегрузка | Кратковременная, тип защиты: обрыв |
| Короткое замыкание | Кратковременная, тип защиты: обрыв |
| Рекомендация | Предохранитель рекомендуется |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | −40…+85 °C |
| Относительная влажность при работе | 20…90 % RH, без конденсации |
| Температура хранения | −40…+105 °C |
| Относительная влажность хранения | 10…95 % RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3 кВDC |
| Стандарты безопасности | UL60950-1, CSA C22.2 |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 ВDC / 25 °C / 70% RH |
Прочее
| Параметр | Значение |
| MTBF | 500 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Масса | 1,7 г |
Механические размеры
| Параметр | Значение |
| Габариты корпуса | 15,24 × 7,5 × 6,5 мм |
| Габариты корпуса в дюймах | 0,6 × 0,295 × 0,24 дюйма (Д × Ш × В) |
| Шаг выводов | 2,54 мм |
| Позиция корпуса | Вид сверху |
Упаковка
| Параметр | Значение |
| Тип исполнения | SMD-корпус |
| Корпус | Непроводящий пластиковый |
Назначение выводов
| Номер вывода | Назначение |
| 1 | −Vin |
| 2 | +Vin |
| 3 | NC |
| 5 | COM |
| 6 | −Vout |
| 7 | NC |
| 8 | +Vout |
| 10 | NC |
| 11 | NC |
| 12 | NC |
Примечания
- Все параметры указаны при стандартных условиях: номинальное входное напряжение, 25 °C, влажность 70% RH.
- Пульсации и шум измеряются на частоте 20 МГц с применением витой пары длиной 12 дюймов и параллельно подключенных конденсаторов 0,1 мкФ и 47 мкФ.
- Линейная регулировка измеряется от линии низкого входного напряжения к линии высокого входного напряжения при номинальной нагрузке.
- Нагрузочная регулировка измеряется от 20% до 100% номинальной нагрузки.
