DET01L-12 - 1-ваттный DC-DC преобразователь с неизолированным двухполярным выходом ±12 В для промышленной электроники.
1-ваттный DC-DC преобразователь серии DET01 с нестабилизированным двухполярным выходом ±12 В.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| 1 | DET01 | Серия DC-DC преобразователей мощностью 1 Вт |
| 2 | L | Исполнение с повышенной эффективностью по сравнению с базовым вариантом серии |
| 3 | 12 | Номинальное выходное напряжение ±12 В |
Краткое описание

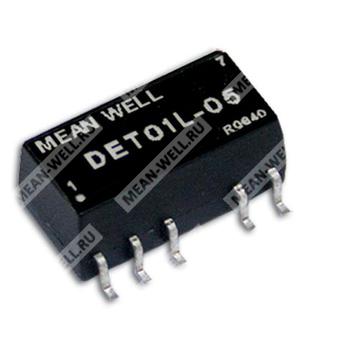

Компонент DET01L-12 представляет собой компактный модульный DC-DC преобразователь мощностью 1 Вт с двухполярным выходом ±12 В. Изделие выполнено в SMD-корпусе, предназначено для монтажа на печатную плату и применяется в узлах промышленной электроники, где требуется локальное формирование изолированного или разделённого питания низкой мощности. Конструкция ориентирована на высокую надёжность, естественное охлаждение за счёт свободной конвекции и работу в расширенном температурном диапазоне.
Основные особенности
- Выходное напряжение: ±12 В.
- Выходная мощность: 1 Вт.
- Двухполярный нестабилизированный выход.
- КПД: 78%.
- Частота переключения: 100 кГц.
- Изоляция вход-выход: 3 кВ постоянного тока.
- Корпус для поверхностного монтажа.
- Защита от короткого замыкания.
- Пластмассовый корпус, не проводящий ток.
- Охлаждение: свободная конвекция воздуха.
- 100% испытание при полной нагрузке.
- Одобрение: UL / CUL.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | ±12 В |
| Диапазон выходного тока | ±42 мА |
| КПД | 78% |
| Номинальная выходная мощность | 1 Вт |
| Пульсации и шум | 100 мВ п-п |
| Регулирование по входному напряжению | ±1,2% при изменении входного напряжения на 1% |
| Регулирование по нагрузке | ±8,0% |
| Допуск выходного напряжения | ±8,0% |
| Частота переключения, тип. | 100 кГц |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 4,5…5,5 В |
| Номинальное входное напряжение | 5 В |
| Входной ток при полной нагрузке | 280 мА |
| Входной ток без нагрузки | 29 мА |
Защита
| Параметр | Значение |
| Перегрузка | Временная |
| Короткое замыкание | Временная |
| Тип защиты | Обрыв |
| Рекомендуемая защита | Предохранитель |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение вход-выход | 3 кВ DC |
| Сопротивление изоляции вход-выход | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL60950-1, CSA C22.2 |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+85 °C |
| Рабочая влажность | 20%…90% RH, без конденсации |
| Температура и влажность хранения | -40…+105 °C, 10%…95% RH |
| Температурный коэффициент | ±0,03% / °C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Надёжность
| Параметр | Значение |
| MTBF | 500 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
Механические параметры
| Параметр | Значение |
| Габариты | 15,24 × 7,5 × 6,5 мм |
| Габариты в дюймах | 0,6 × 0,295 × 0,24 дюйма |
| Масса | 1,7 г |
| Корпус | SMD |
Сведения о выводах
| Номер вывода | Назначение |
| 1 | -Vin |
| 2 | +Vin |
| 3 | NC |
| 5 | COM |
| 6 | -Vout |
| 7 | NC |
| 8 | +Vout |
| 10 | NC |
| 11 | NC |
| 12 | NC |
Размеры и монтаж
Механические размеры указаны в миллиметрах. Общие допуски: ±0,25 мм. Допуск для выводов: ±0,1 мм. На чертеже показан вид сверху и боковые размеры корпуса. Контактные площадки выполнены для поверхностного монтажа.
Условия применения и особенности монтажа
Преобразователь рассчитан на работу при естественном охлаждении без принудительной вентиляции. При проектировании печатной платы необходимо учитывать наличие неиспользуемых выводов NC, которые не допускается подключать к другим цепям. Для обеспечения корректного теплового режима и электрических характеристик следует соблюдать условия дерейтинга, приведённые в документе.
Примечания
1. Все параметры указаны при нормальной температуре, если не оговорено иное, и при входном напряжении 5 В, 25 °C и влажности 70% RH.
2. Пульсации и шум измеряются на частоте 20 МГц, с использованием витой пары длиной 12 дюймов, с параллельно подключёнными конденсаторами 0,1 мкФ и 47 мкФ.
3. Регулирование по входному напряжению измеряется от нижней до верхней границы диапазона при номинальной нагрузке.
4. Регулирование по нагрузке измеряется от 20% до 100% номинальной нагрузки.
5. Все неиспользуемые выводы NC не подключать к другим цепям.
Упаковка и исполнение
Изделие поставляется в SMD-исполнении, рассчитанном на автоматизированный монтаж. Маркировка семейства включает обозначение серии DET01 и вариант выходного напряжения.
