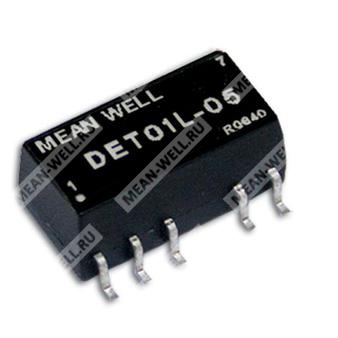

DET01M-12 - 1-ваттный DC-DC преобразователь с неизолированным двойным выходом для питания электронных узлов.
Назначение и общее описание
DET01M-12 — это 1-ваттный DC-DC преобразователь с неизолированным двойным выходом серии DET01, предназначенный для формирования двухполярного питания от источника постоянного напряжения. Модуль выполнен в компактном SMD-корпусе, использует внутреннюю технологию поверхностного монтажа и рассчитан на работу в промышленной электронной аппаратуре с естественным воздушным охлаждением.
Особенности
- Изоляция вход/выход: 3000 В DC
- Внутренняя технология SMD
- Защита от короткого замыкания
- Охлаждение за счёт свободной конвекции воздуха
- Непроводящий пластиковый корпус
- Испытание на 100 % полную нагрузку
- Низкая стоимость и высокая надёжность
- Допуск по сертификатам: UL / CUL
Расшифровка партномера
| Позиция в обозначении | Значение |
| DET01 | Серия 1-ваттных DC-DC преобразователей с двойным выходом |
| M | Исполнение с диапазоном входного напряжения 10,8…13,2 В |
| 12 | Номинальное выходное напряжение ±12 В |
Таблица соответствия модели
| Партномер | Номинальное выходное напряжение | Диапазон выходного тока | КПД |
| DET01M-12 | ±12 В | ±42 мА | 74 % |
Параметры выхода
| Параметр | Значение |
| Номинальное выходное напряжение | ±12 В |
| Диапазон выходного тока | ±42 мА |
| КПД | 74 % |
| Выходная мощность | 1 Вт |
| Пульсации и шум | 100 мВ п-п, максимум |
| Линейная стабилизация | ±1,2 % при изменении входного напряжения на 1 % |
| Стабилизация по нагрузке | ±8,0 % |
| Допуск по выходному напряжению | ±8,0 % |
| Частота переключения, тип. | 100 кГц |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 10,8…13,2 В |
| Номинальное входное напряжение | 12 В |
| Ток потребления при полной нагрузке | 122 мА |
| Ток потребления без нагрузки | 18 мА |
Защита
| Параметр | Значение |
| Защита от перегрузки | Импульсная |
| Защита от короткого замыкания | Импульсная |
| Тип защиты | Разрыв |
| Рекомендуемая защита | Предохранитель рекомендуется |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+85 °C |
| Рабочая влажность | 20…90 % RH, без конденсации |
| Температура хранения | -40…+105 °C |
| Влажность хранения | 10…95 % RH |
| Температурный коэффициент | ±0,03 %/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение | Вход/выход: 3 кВ DC |
| Стандарты безопасности | UL60950-1, CSA C22.2 |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70 % RH |
Надёжность и прочие параметры
| Параметр | Значение |
| MTBF | 500 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Масса | 1,7 г |
Размеры и конструктивное исполнение
| Параметр | Значение |
| Габариты | 15,24 × 7,5 × 6,5 мм |
| Габариты в дюймах | 0,6 × 0,295 × 0,24 inch |
| Корпус | SMD, непроводящий пластиковый |
| Исполнение | Компактный модуль DC-DC |
Назначение выводов
| Номер вывода | Назначение |
| 1 | -Vin |
| 2 | +Vin |
| 3 | NC |
| 5 | COM |
| 6 | -Vout |
| 7 | NC |
| 8 | +Vout |
| 10 | NC |
| 11 | NC |
| 12 | NC |
Примечания
- Все параметры указаны при нормальных условиях испытаний: номинальное входное напряжение, нагрузка 25 %, влажность 70 % RH и окружающая температура 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, подключённой к керамическим конденсаторам 0,1 мкФ и 47 мкФ.
- Линейная стабилизация измеряется от минимальной до максимальной линии при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 20 % до 100 % номинальной нагрузки.
- NC: не подключать к другим выводам.
- Допуск для секции выводов: 0,1 мм.
- Общий допуск: 0,25 мм.
