DETN02L-05 - изолированный нерегулируемый DC-DC преобразователь SMD мощностью 2 Вт для промышленных систем.
Назначение и краткое описание
DETN02L-05 — это изолированный нерегулируемый модульный DC-DC преобразователь в SMD-корпусе мощностью 2 Вт. Модель рассчитана на питание от номинального входа 5 В и формирование двуполярного выхода ±5 В при промышленном диапазоне рабочих температур и высокой стойкости к помехам.
Расшифровка партномера
| Элемент обозначения |
Расшифровка |
| DETN02 |
Серия изолированных нерегулируемых DC-DC преобразователей в SMD-корпусе, мощность 2 Вт |
| L |
Диапазон входного напряжения: 4,5–5,5 В постоянного тока |
| 05 |
Выходное напряжение: ±5 В |
Особенности
- SMD-корпус с отраслевым стандартным расположением выводов.
- Рабочий температурный диапазон от -40 до +100 °C.
- Совместимость с BS EN/EN55032, класс A, без дополнительных компонентов.
- КПД до 78% для данной модификации.
- Защита от короткого замыкания.
- Изоляция входа и выхода 3 кВ DC.
- Низкая стоимость.
- Возможна поставка в ленте и катушке.
- Промышленное применение.
Области применения
- Телекоммуникационные и дата-центровые системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительная аппаратура.
- Анализаторы.
- Детекторы.
- Коммутационные устройства передачи данных.
Описание
Серия DETN02 представляет собой изолированные и нерегулируемые модульные DC-DC преобразователи в SMD-исполнении. Серия использует международный стандарт выводов, обеспечивает высокий КПД, широкий диапазон рабочих температур и изоляцию входа-выхода 3 кВ DC. Модели рассчитаны на разные уровни входного напряжения 5 В, 12 В и 24 В с различными выходными напряжениями, включая двуполярные исполнения ±5 В, ±12 В и ±15 В. Модификация DETN02L-05 предназначена для систем, где требуется компактный изолированный источник питания с двуполярным выходом.
Таблица выбора модели
| Обозначение |
Входное напряжение |
Выходное напряжение |
Ток холостого хода |
Ток при полной нагрузке |
Выходной ток |
КПД, тип. |
Макс. нагрузка на конденсатор |
| DETN02L-05 |
Номинальный 5 В (4,5–5,5 В) |
±5 В |
60 мА |
513 мА |
±20–200 мА |
78% |
220 мкФ |
Параметры
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
4,5–5,5 В постоянного тока |
| Входное перенапряжение, максимум 100 мс |
9 В постоянного тока |
| Фильтр |
Встроенный конденсатор |
| Рекомендуемая защита |
Предохранитель |
| Рекомендуемый предохранитель |
800 мА, медленный |
Выход
| Параметр |
Значение |
| Выходное напряжение |
±5 В |
| Номинальная мощность |
2 Вт |
| Допуск по выходному напряжению |
±2,0% |
| Допустимая пульсация и шум |
75 мВ пик-пик |
| Регулировка по линии |
1,2% при изменении входа на 1% |
| Регулировка по нагрузке |
±8% |
| Частота переключения, тип. |
100 кГц |
| Выходной ток |
±20–200 мА |
| Максимальная емкостная нагрузка |
220 мкФ |
Защита
| Параметр |
Значение |
| Защита от короткого замыкания |
Стандартная модель: до 0,5 с
Опциональная модель SC: непрерывная |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
Стандартная модель: от -40 до +100 °C |
| Температура корпуса |
+105 °C максимум |
| Рабочая влажность |
20–90% RH, без конденсации |
| Охлаждение |
Естественная конвекция |
| Температура и влажность хранения |
От -55 до +125 °C, 10–95% RH, без конденсации |
| Температурный коэффициент |
0,03%/°C (0–90 °C) |

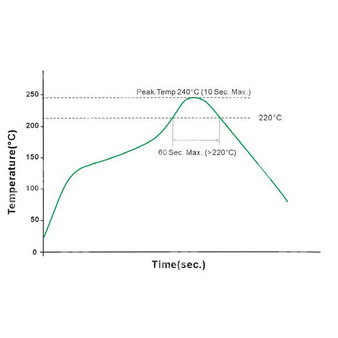

| Температура пайки |
1,5 мм от корпуса, 1–10 с, максимум 240 °C |
| Вибрация |
10–500 Гц, 2G, по 10 мин/цикл, период 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Напряжение изоляции вход-выход |
3 кВ DC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25 °C / 70% RH |
| Емкость изоляции, тип. |
80 пФ |
ЭМС
| Параметр |
Стандарт |
Уровень / примечание |
| Проводимые помехи |
BS EN/EN55032 (CISPR32) |
Не нормируется |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32) |
Класс A |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 3, ±8 кВ воздух, уровень 2, ±4 кВ контакт |
| Радиочастотная восприимчивость |
BS EN/EN61000-4-3 |
Уровень 2, 3 В/м |
| Быстрые переходные процессы |
BS EN/EN61000-4-4 |
Уровень 1, 0,5 кВ при питании |
| Импульсные перенапряжения |
BS EN/EN61000-4-5 |
Уровень 2, 0,5 кВ линия-линия |
| Проводимая восприимчивость |
BS EN/EN61000-4-6 |
Уровень 2, 3 В (э.д.с.) |
| Магнитное поле |
BS EN/EN61000-4-8 |
Уровень 1, 1 А/м |
| Соответствие по безопасности |
EAC TP TC 020/2011 |
Одобрено |
Надежность и прочее
| Параметр |
Значение |
| MTBF |
888 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Материал корпуса |
Непроводящий черный пластик, класс UL 94V-0 |
| Размеры |
15,24 × 10,9 × 7,1 мм |
| Масса |
1,2 г |
Упаковка
| Вариант |
Количество |
Масса |
Максимум в коробке |
Масса коробки |
| Стандартная упаковка в трубках |
32 шт. в трубке |
0,061 кг на трубку |
3840 шт. в коробке |
8,12 кг |
| Опциональная упаковка на катушке |
500 шт. на катушку |
1,3 кг на коробку |
2500 шт. в коробке |
7,3 кг |
Примечания
- Все параметры указаны при нормальном входном напряжении (L: 5 В DC, M: 12 В DC, N: 24 В DC), номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70% RH.
- Пульсация и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершенной конденсаторами 0,1 мкФ и 47 мкФ.
- Регулировка по линии измеряется от низкого входного напряжения к высокому при номинальной нагрузке.
- Регулировка по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Конечное оборудование должно быть повторно проверено на соответствие директивам по ЭМС. Для методики испытаний следует обращаться к материалам по испытаниям ЭМС компонентов источников питания.
- Для соответствия BS EN/EN61000-4-4 и BS EN/EN61000-4-5 требуется внешний входной фильтрующий конденсатор. Рекомендуемый конденсатор Power Mate: 470 мкФ / 100 В.
