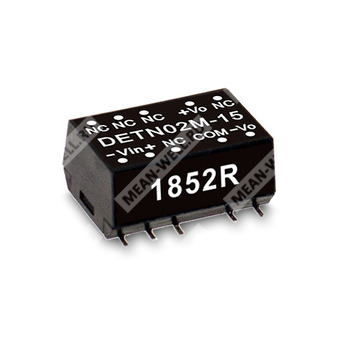

DETN02L-12 - изолированный нерегулируемый DC-DC преобразователь 2 Вт для формирования симметричного питания ±12 В.
Описание
Серия DETN02 представляет собой изолированный и нерегулируемый модульный DC-DC преобразователь в SMD-корпусе. Компонент выполнен с выводами по промышленному стандарту, рассчитан на высокую эффективность, широкий диапазон рабочих температур, а также обеспечивает гальваническую развязку входа и выхода 3 кВ постоянного тока. Изделие предназначено для применения в системах промышленной автоматики, телекоммуникационном оборудовании, распределённой архитектуре питания и другой промышленной электронике.
Расшифровка партномера
| Элемент обозначения | Значение |
|---|---|
| DETN02 | Серия: 2-ваттный изолированный DC-DC преобразователь в SMD-исполнении |
| L | Диапазон входного напряжения: 4,5–5,5 В постоянного тока |
| 12 | Выходное напряжение: ±12 В постоянного тока |
Назначение и особенности
- SMD-корпус с промышленным стандартом распиновки.
- Рабочий диапазон температуры: от -40 до +100 °C.
- Высокая эффективность — до 80% для исполнения DETN02L-12.
- Защита от короткого замыкания.
- Гальваническая развязка вход/выход 3 кВ постоянного тока.
- Низкая стоимость решения.
- Возможность поставки в ленте на катушке.
- Корпус без проводимости, из чёрного пластика с огнестойкостью UL 94V-0.
Применение
- Телекоммуникационные и дата-ком системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительные приборы.
- Анализаторы.
- Детекторы.
- Устройства коммутации данных.
Характеристики модели DETN02L-12
Вход
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения | 4,5–5,5 В постоянного тока |
| Номинальное входное напряжение | 5 В постоянного тока |
| Входной ток без нагрузки | 60 мА |
| Входной ток при полной нагрузке | 500 мА |
| Пиковое входное напряжение в течение 100 мс, максимум | 9 В постоянного тока |
| Фильтр | Внутренний конденсатор |
| Рекомендуемая защита по входу | Плавкий предохранитель медленного типа 800 мА |
Выход
| Параметр | Значение |
|---|---|
| Выходное напряжение | ±12 В постоянного тока |
| Выходной ток | ±8…±84 мА |
| Номинальная мощность | 2 Вт |
| Погрешность выходного напряжения | ±2,0% |
| Пульсации и шум | 75 мВ п-п |
| Стабилизация по линии | 1,2% при изменении входного напряжения на 1% |
| Стабилизация по нагрузке | ±8% |
| Частота переключения | 100 кГц |
| Максимальная ёмкостная нагрузка | 220 мкФ |
| Потребляемая внутренняя мощность рассеяния | 500 мВт |
Защита
| Параметр | Значение |
|---|---|
| Защита от короткого замыкания | Стандартная модель: до 0,5 с |
Условия эксплуатации
| Параметр | Значение |
|---|---|
| Рабочая температура | От -40 до +100 °C |
| Температура корпуса | До +105 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура хранения и влажность | От -55 до +125 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | 0,03% / °C (0…90 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, по 60 мин. по осям X, Y, Z |

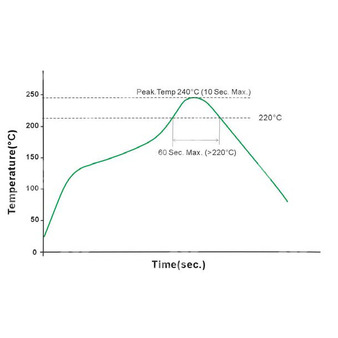

| Температура пайки | 1,5 мм от корпуса, 1–10 с, максимум 240 °C |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|---|
| Напряжение изоляции вход/выход | 3 кВ постоянного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Изоляционная ёмкость | 80 пФ |
ЭМС и помехоустойчивость
| Параметр | Норма / уровень |
|---|---|
| Кондуктивные помехи | BS EN/EN55032 (CISPR32), N/A |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), класс A |
| Электростатический разряд | BS EN/EN61000-4-2, уровень 3: ±8 кВ воздух, уровень 2: ±4 кВ контакт |
| Радиочастотное излучение | BS EN/EN61000-4-3, уровень 2: 3 В/м |
| Быстрые переходные процессы | BS EN/EN61000-4-4, уровень 1: 0,5 кВ по питанию |
| Импульсные перенапряжения | BS EN/EN61000-4-5, уровень 2: 0,5 кВ линия-линия |
| Кондуктивная радиочастотная помехоустойчивость | BS EN/EN61000-4-6, уровень 2: 3 В (э.д.с.) |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8, уровень 1: 1 А/м |
Надёжность и конструктивные данные
| Параметр | Значение |
|---|---|
| MTBF | 888 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
| Материал корпуса | Непроводящий чёрный пластик, UL 94V-0 |
| Масса | 1,2 г |
Габаритные размеры
| Параметр | Значение |
|---|---|
| Длина | 15,24 мм |
| Ширина | 10,9 мм |
| Высота | 7,1 мм |
| Габариты | 15,24 × 10,9 × 7,1 мм |
| Шаг выводов | 2,54 мм |
| Размер вывода | 0,50 × 0,30 мм |
Распиновка
| Номер вывода | Обозначение |
|---|---|
| 1 | -Vin |
| 2 | +Vin |
| 5 | Общий |
| 6 | -Vout |
| 8 | +Vout |
| 3, 7, 10, 11, 12 | Не подключены |
Упаковка
| Тип поставки | Количество | Масса | Количество в коробке | Масса коробки |
|---|---|---|---|---|
| Стандартная трубка | 32 шт. в трубке | 0,061 кг | 3840 шт. в коробке | 8,12 кг |
| Опциональная катушка | 500 шт. на катушку | 1,3 кг | 2500 шт. в коробке | 7,3 кг |
Примечания
- Все параметры указаны при нормальном входном напряжении (L: 5 В постоянного тока, M: 12 В постоянного тока, N: 24 В постоянного тока), номинальной нагрузке, температуре 25 °C и влажности 70% RH.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершённой конденсатором 0,1 мкФ и 47 мкФ.
- Стабилизация по линии измеряется при переходе от низкого к высокому входному напряжению на номинальной нагрузке.
- Стабилизация по нагрузке измеряется в диапазоне от 10% до 100% номинальной нагрузки.
- Для подтверждения соответствия конечного оборудования директивам ЭМС требуется повторная проверка системы. Руководство по выполнению испытаний ЭМС для компонентных источников питания доступно на сайте Mean Well.
- Для соответствия BS EN/EN61000-4-4 и BS EN/EN61000-4-5 требуется внешний входной фильтрующий конденсатор. Рекомендуемое значение: 470 мкФ / 100 В.
