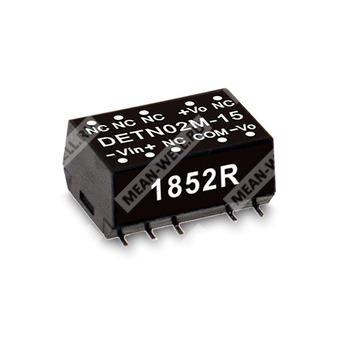

DETN02M-05 - изолированный неурегулированный DC-DC преобразователь мощностью 2 Вт для промышленной электроники.
Серия DETN02 представляет собой модульные изолированные DC-DC преобразователи в SMD-корпусе. Модификация DETN02M-05 предназначена для работы от номинального входного напряжения 12 В и формирует двуполярное выходное напряжение ±5 В. Компонент ориентирован на применение в телекоммуникационных, промышленных и измерительных системах, где требуется гальваническая развязка, компактное исполнение и высокая эффективность.
Расшифровка партномера
| Фрагмент обозначения | Значение |
| DETN02 | Серия изолированных неурегулируемых DC-DC преобразователей мощностью 2 Вт в SMD-исполнении |
| M | Диапазон входного напряжения 10,8…13,2 В постоянного тока |
| 05 | Выходное напряжение ±5 В постоянного тока |
Особенности
- SMD-корпус с индустриальным стандартным расположением выводов.
- Рабочий температурный диапазон от -40 до +100 °C.
- Соответствие BS EN/EN55032 по излучаемым помехам, класс A, без дополнительных компонентов.
- КПД до 83%.
- Защита от короткого замыкания.
- Изоляция вход/выход 3 кВ DC.
- Низкая стоимость.
- Возможна поставка в ленте на катушке.
Области применения
- Телекоммуникационные и дата-коммуникационные системы.
- Беспроводные сети.
- Промышленная автоматика и средства управления.
- Измерительная аппаратура.
- Анализаторы.
- Детекторы.
- Системы коммутации данных.
Описание
DETN02M-05 — это 2-ваттный изолированный неурегулируемый модульный DC-DC преобразователь в SMD-корпусе. Изделие использует стандартную для отрасли распиновку, обеспечивает высокую эффективность преобразования, широкий температурный диапазон эксплуатации и гальваническую развязку входа и выхода на уровне 3 кВ DC. Модуль рассчитан на системы с входным напряжением 12 В и обеспечивает двуполярное выходное напряжение ±5 В, что делает его подходящим для промышленной автоматики, телекоммуникационного оборудования, распределённых архитектур питания и иных прикладных задач.
Параметры модели DETN02M-05
Вход
| Параметр | Значение |
| Номинальное входное напряжение | 12 В постоянного тока |
| Диапазон входного напряжения | 10,8…13,2 В постоянного тока |
| Напряжение перенапряжения, не более 100 мс | 16 В постоянного тока |
| Потребляемый ток без нагрузки | 30 мА |
| Потребляемый ток при полной нагрузке | 208 мА |
| Фильтр | Внутренний конденсатор |
| Рекомендуемая защита по входу | Предохранитель замедленного действия 300 мА |
| Допустимая внутренняя рассеиваемая мощность | 500 мВт |
Выход
| Параметр | Значение |
| Выходное напряжение | ±5 В постоянного тока |
| Номинальная выходная мощность | 2 Вт |
| Выходной ток | ±20…200 мА |
| Точность выходного напряжения | ±2,0% |
| Пульсации и шум | 75 мВ пик-пик |
| Стабилизация по линии | 1,2% при изменении входного напряжения на 1% |
| Стабилизация по нагрузке | ±8% |
| Частота переключения | 100 кГц |
| Максимальная ёмкостная нагрузка | 220 мкФ |
Защита
| Параметр | Значение |
| Защита от короткого замыкания | Стандартная модель: до 0,5 с |
| Защита от короткого замыкания | Для исполнения SC: непрерывная |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход/выход | 3 кВ DC |
| Сопротивление изоляции вход/выход | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Изоляционная ёмкость | 80 пФ |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | Стандартная модель: -40…+100 °C |
| Рабочая температура | Исполнение SC: -40…+105 °C |
| Температура корпуса | До +105 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура хранения и влажность | -55…+125 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | 0,03% / °C (0…90 °C) |
| Вибрация | 10…500 Гц, 2G, 10 минут/цикл, по 60 минут по осям X, Y, Z |

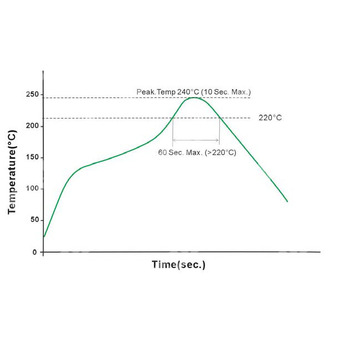

| Температура пайки | 1,5 мм от корпуса, 1…10 с, максимум 240 °C |
ЭМС и безопасность
| Параметр | Значение |
| Стандарт безопасности | EAC TP TC 020/2011, одобрено |
| Соответствие по излучаемым помехам | BS EN/EN55032 (CISPR32), класс A |
| Проводимые помехи | BS EN/EN55032 (CISPR32), не нормируется |
| Электростатический разряд | Уровень 3, ±8 кВ воздух, уровень 2, ±4 кВ контакт |
| Радиочастотная устойчивость | Уровень 2, 3 В/м |
| Быстрые переходные процессы | Уровень 1, 0,5 кВ на питание |
| Импульсные помехи | Уровень 2, 0,5 кВ линия-линия |
| Проводимая устойчивость | Уровень 2, 3 В (э.д.с.) |
| Устойчивость к магнитному полю | Уровень 1, 1 А/м |
Надёжность и конструкция
| Параметр | Значение |
| Средняя наработка на отказ | 888 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
| Материал корпуса | Непроводящий чёрный пластик, класс горючести UL 94V-0 |
Габаритные размеры
| Параметр | Значение |
| Длина | 15,24 мм |
| Ширина | 10,9 мм |
| Высота | 7,1 мм |
Расположение выводов
| Номер вывода | Назначение |
| 1 | -Vin |
| 2 | +Vin |
| 5 | Common |
| 6 | -Vout |
| 8 | +Vout |
| 3, 7, 10, 11, 12 | Не подключен |
Упаковка
| Параметр | Значение |
| Масса одного изделия | 1,2 г |
| Стандартная упаковка | 32 шт. в трубке, 3840 шт. в коробке, 120 трубок в коробке |
| Масса стандартной коробки | 8,12 кг |
| Опциональная упаковка | 500 шт. на катушке, 2500 шт. в коробке, 5 катушек в коробке |
| Масса коробки с катушками | 7,3 кг |
| Ширина ленты | 32 мм |
| Внутренняя коробка | 355 × 338 × 50 мм |
| Внешняя коробка | 380 × 290 × 370 мм |
| Тара для стандартной трубки | 620 × 230 × 230 мм |
Примечания
1. Все параметры указаны при нормальном входном напряжении (L: 5 В DC, M: 12 В DC, N: 24 В DC), номинальной нагрузке и температуре окружающей среды 25 °C, 70% RH.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершённой конденсаторами 0,1 мкФ и 47 мкФ.
3. Стабилизация по линии измеряется при изменении от низкого к высокому входному напряжению при номинальной нагрузке.
4. Стабилизация по нагрузке измеряется при изменении нагрузки от 10% до 100% номинальной.
5. Готовое оборудование должно быть повторно проверено на соответствие требованиям ЭМС. Для методики испытаний следует обращаться к материалам по испытаниям ЭМС для компонентных источников питания.
6. Для соответствия BS EN/EN61000-4-4 и BS EN/EN61000-4-5 требуется внешний входной фильтрующий конденсатор. Рекомендуемый конденсатор Power Mate: 470 мкФ / 100 В.
