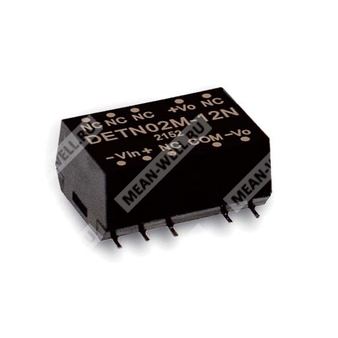

DETN02M-12N - изолированный не регулируемый DC-DC преобразователь мощностью 2 Вт для питания промышленных и телекоммуникационных узлов.
DETN02M-12N — модульный изолированный DC-DC преобразователь в SMD-корпусе, предназначенный для формирования симметричного двуполярного выхода ±12 В от источника постоянного напряжения 10,8–13,2 В. Изделие относится к серии DETN02-N, выполнено по не регулируемой схеме и ориентировано на применение в промышленной автоматике, телекоммуникационных системах, распределённых архитектурах питания и другой аппаратуре, где требуется гальваническая развязка и компактное исполнение.
Расшифровка партномера DETN02M-12N
| Обозначение | Расшифровка |
| DETN | Серия модульных DC-DC преобразователей Mean Well |
| 02 | Номинальная мощность 2 Вт |
| M | Диапазон входного напряжения 10,8–13,2 В |
| 12 | Выходное напряжение ±12 В |
| N | Новая серия, не регулируемое исполнение |
Назначение и особенности
Преобразователь предназначен для получения изолированного двуполярного питания в компактном SMD-исполнении. Модель имеет стандартную распиновку, промышленный температурный диапазон, внутренний фильтр и рассчитана на работу при свободной конвекции воздуха. Для обеспечения электромагнитной совместимости могут потребоваться внешние элементы фильтрации.
Особенности
- SMD-корпус со стандартной распиновкой промышленного типа.
- Рабочий температурный диапазон: от -40 до +85 °C.
- КПД до 80% для данной модификации.
- Гальваническая изоляция вход-выход 3 кВ DC.
- Низкая стоимость и компактное исполнение.
- Предназначен для применений в промышленной и телекоммуникационной аппаратуре.
Области применения
- Телекоммуникационные и дата-активные системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительная аппаратура.
- Анализаторы.
- Детекторы.
- Узлы коммутации данных.
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 10,8–13,2 В DC |
| Фильтр | Внутренний конденсатор |
| Защита по входу | Рекомендуется предохранитель |
| Рекомендуемый предохранитель | 300 мА, медленный, для входа 12 В |
| Входной ток без нагрузки | 30 мА |
| Входной ток при полной нагрузке | 203 мА |
Выход
| Параметр | Значение |
| Выходное напряжение | ±12 В |
| Точность выходного напряжения | ±5,0% |
| Номинальная мощность | 2 Вт |
| Пульсации и шум | 150 мВ п-п |
| Стабилизация по линии | 1,2% при изменении входного напряжения на 1% |
| Стабилизация по нагрузке | ±8% |
| Частота преобразования | 85 кГц |
| Выходной ток | ±8…±83 мА |
| Допустимая ёмкостная нагрузка | ±220 мкФ |
| Потребляемая мощность внутренних цепей | 500 мВт |
Защита
| Параметр | Значение |
| Защита от короткого замыкания | 0,5 с максимум |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | EAC TP TC 020/2011 approved |
| Испытательное напряжение изоляции | Вход-выход: 3 кВ DC |
| Сопротивление изоляции | Вход-выход: 10 ГОм / 500 В DC / 25 °C / 70% RH |
| Изоляционная ёмкость | 115 пФ |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), класс A/B с внешними компонентами |
| Проводимые помехи | BS EN/EN55032 (CISPR32), класс A/B с внешними компонентами |
| ESD | ±8 кВ воздух; ±6 кВ контакт, критерий B |
| EFT/Bursts | 0,5 кВ линия-линия, критерий B |
| Surge | 1 кВ по питанию, критерий B |
| Помехоустойчивость к радиополю | 3 В/м, критерий A |
| Проводимая помехоустойчивость | 3 В rms, критерий A |
| Магнитное поле | 1 А/м, критерий A |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+85 °C, см. кривую снижения нагрузки |
| Температура корпуса | +90 °C максимум |
| Рабочая влажность | 20%…90% RH, без конденсации |
| Охлаждение | Естественная конвекция воздуха |
| Температура и влажность хранения | -55…+125 °C, 10%…95% RH, без конденсации |
| Температурный коэффициент | 0,03% / °C в диапазоне 0…90 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 1–10 с / 240 °C максимум |
Надёжность
| Параметр | Значение |
| MTBF | 886 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Габаритные размеры
| Параметр | Значение |
| Размеры корпуса | 15,24 × 10,9 × 9,1 мм |
| Размеры в дюймах | 0,6 × 0,43 × 0,36 дюйма |
| Шаг выводов | 2,54 мм |
| Размер вывода | 0,50 × 0,30 мм |
| Допуск по размерам | x.x ±0,5 мм; x.xx ±0,25 мм; x.xxx ±0,07 мм |
Распиновка
| Номер вывода | Назначение |
| 1 | -Vin |
| 2 | +Vin |
| 5 | Common |
| 6 | -Vout |
| 8 | +Vout |
| 3, 7, 10, 11, 12 | Не подключены |
Примечания
- Все параметры указаны при номинальном входном напряжении 12 В DC, номинальной нагрузке и температуре окружающей среды 25 °C, 70% RH, если не оговорено иначе.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
- Стабилизация по линии измеряется от минимального до максимального входного напряжения при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
- Для обеспечения соответствия BS EN/EN61000-4-4 и BS EN/EN61000-4-5 требуется внешний входной фильтрующий конденсатор. Рекомендуемая ёмкость фильтрующего конденсатора: 470 мкФ / 100 В.
Упаковка
| Параметр | Значение |
| Тип упаковки | Стандартная трубная упаковка |
| Количество в трубе | 33 шт. |
| Масса одной трубы | 0,075 кг |
| Максимальное количество в картонной коробке | 1584 шт. |
| Масса одной коробки | 4 кг |
| Размер коробки | L545 × W145 × H155 мм |
