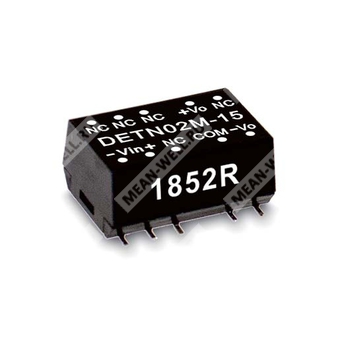

DETN02M-15 - изолированный неуправляемый DC-DC преобразователь мощностью 2 Вт для промышленной электроники.
Краткое назначение: модульный изолированный преобразователь постоянного тока в постоянный ток в SMD-корпусе для питания промышленной, телекоммуникационной и измерительной аппаратуры.
Расшифровка партномера
| Обозначение | Расшифровка |
| DETN | Серия изолированных неуправляемых DC-DC преобразователей в SMD-корпусе |
| 02 | Номинальная мощность 2 Вт |
| M | Диапазон входного напряжения 10,8–13,2 Вdc |
| 15 | Выходное напряжение ±15 Вdc |
Назначение и особенности
DETN02M-15 представляет собой изолированный модульный DC-DC преобразователь без стабилизации выходного напряжения, выполненный в SMD-корпусе с индустриальным стандартом выводов. Модуль рассчитан на применение в телекоммуникационных и датчиковых системах, в промышленном управлении, анализаторах, измерительной технике и распределённых архитектурах питания.
- Изолированный модуль DC-DC преобразователь.
- Неуправляемый выход.
- SMD-корпус со стандартным промышленным расположением выводов.
- Высокий КПД до 83%.
- Диапазон рабочих температур до +100 °C для стандартного исполнения.
- Защита от короткого замыкания.
- Изоляция вход/выход 3 кВ DC.
- Низкая стоимость.
- Возможна поставка в ленте и на катушке.
- Монтажная совместимость с автоматизированной сборкой.
Применение
- Телекоммуникационные и дата-коммуникационные системы.
- Беспроводные сети.
- Промышленные объекты управления.
- Измерительные приборы.
- Анализаторы.
- Детекторы.
- Устройства коммутации данных.
Описание
Серия DETN02 является 2-ваттным изолированным и неуправляемым модулем преобразования DC-DC в SMD-исполнении. Изделие использует международный стандарт выводов, отличается высоким КПД, широким диапазоном рабочих температур и выдерживает изоляционное напряжение 3 кВ DC между входом и выходом. Преобразователь соответствует требованиям BS EN/EN55032 по излучаемым помехам в классе A без дополнительных компонентов и имеет защиту от короткого замыкания.
Таблица параметров DETN02M-15
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 10,8–13,2 Вdc |
| Номинальное входное напряжение | 12 Вdc |
| Переходное перенапряжение, 100 мс максимум | 16 Вdc |
| Фильтр | Внутренний конденсатор |
| Рекомендуемая защита по входу | Предохранитель |
| Рекомендуемый предохранитель | 300 мА, медленного срабатывания |
Выход
| Параметр | Значение |
| Выходное напряжение | ±15 В |
| Номинальная мощность | 2 Вт |
| Точность выходного напряжения | ±2,0% |
| Пульсации и шум | 75 мВ п-п |
| Регулирование по линии | 1,2% при изменении входного напряжения на 1% |
| Регулирование по нагрузке | ±8% |
| Частота переключения, тип. | 100 кГц |
| Потребляемый ток холостого хода | 30 мА |
| Потребляемый ток при полной нагрузке | 203 мА |
| Выходной ток | ±6–67 мА |
| Допустимая ёмкостная нагрузка, максимум | 220 мкФ |
Защита
| Параметр | Значение |
| Защита от короткого замыкания | Стандартное исполнение: не более 0,5 с |
| Защита от короткого замыкания | Исполнение SC: непрерывная |
Эксплуатация и окружающая среда
| Параметр | Значение |
| Рабочая температура | Стандартное исполнение: -40…+100 °C |
| Рабочая температура | Исполнение SC: -40…+105 °C |
| Температура корпуса | +105 °C максимум |
| Рабочая влажность | 20–90% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура хранения и влажность | -55…+125 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | 0,03%/°C (0…90 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 1–10 с, максимум 240 °C |

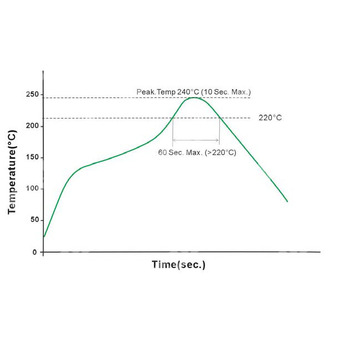

| Температура пайки, примечание по профилю | Подходит для пайки горячим воздухом по профилю оплавления |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 3 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ёмкость изоляции, тип. | 80 пФ |
Надёжность и прочее
| Параметр | Значение |
| MTBF | 888 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Материал корпуса | Непроводящий чёрный пластик, класс UL 94V-0 |
| Масса | 1,2 г |
| Габариты (Д × Ш × В) | 15,24 × 10,9 × 7,1 мм |
ЭМС и безопасность
| Параметр | Стандарт | Уровень / примечание |
| Проводимые помехи | BS EN/EN55032 (CISPR32) | Не нормируется |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) | Класс A |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, ±8 кВ воздух; уровень 2, ±4 кВ контакт |
| Радиочастотное электромагнитное поле | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 1, 0,5 кВ на питающей линии |
| Импульсные помехи | BS EN/EN61000-4-5 | Уровень 2, 0,5 кВ линия-линия |
| Проводимая устойчивость | BS EN/EN61000-4-6 | Уровень 2, 3 В (э.д.с.) |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 1, 1 А/м |
| Стандарты безопасности | EAC TP TC 020/2011 | Одобрено |
Примечания
| 1 | Все параметры указаны при номинальном входном напряжении (L: 5 Вdc, M: 12 Вdc, N: 24 Вdc), номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70% RH. |
| 2 | Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ. |
| 3 | Регулирование по линии измеряется от низкого входного напряжения к высокому при номинальной нагрузке. |
| 4 | Регулирование по нагрузке измеряется в диапазоне от 10% до 100% номинальной нагрузки. |
| 5 | Готовое изделие должно быть повторно проверено на соответствие требованиям ЭМС. Для выполнения испытаний следует использовать методику EMI testing of component power supplies. |
| 6 | Для соответствия BS EN/EN61000-4-4 и BS EN/EN61000-4-5 требуется внешний входной фильтрующий конденсатор. Рекомендуемый конденсатор Power Mate: 470 мкФ / 100 В. |
Механические данные

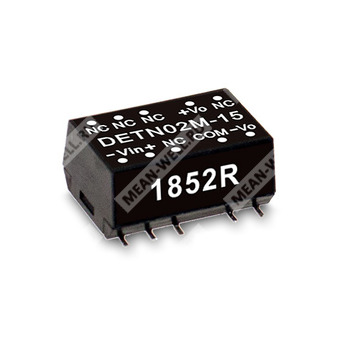

Исполнение выполнено в компактном SMD-корпусе. Размеры корпуса: 15,24 × 10,9 × 7,1 мм. Шаг выводов: 2,54 мм. Размер вывода: 0,50 × 0,30 мм. Допуск по корпусу: x.x ±0,5 мм, x.xx ±0,25 мм. Допуск по выводам: x.xx ±0,07 мм.
Назначение выводов
| Номер вывода | Назначение |
| 1 | -Vin |
| 2 | +Vin |
| 5 | Common |
| 6 | -Vout |
| 8 | +Vout |
| 3, 7, 10, 11, 12 | Не подключены |
Упаковка
| Вид упаковки | Количество | Примечание |
| Стандартная трубчатая | 32 шт. в трубке; 3840 шт. в коробке | Масса одной трубки: 0,061 кг; масса одной коробки: 8,12 кг |
| Опциональная упаковка на катушке | 500 шт. на катушке; 2500 шт. в коробке | Масса одной коробки: 7,3 кг; ширина ленты: 32 мм |
