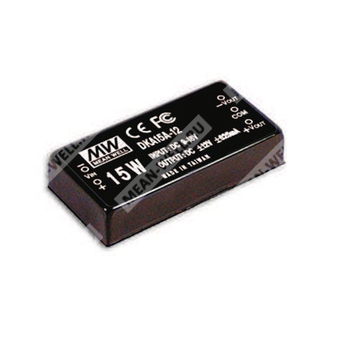

DKA15A-05 — 15-Вт DC/DC преобразователь с двумя выходами и широким диапазоном входного напряжения.
Расшифровка партномера
| Обозначение | Расшифровка |
| DKA15 | Серия DC/DC преобразователей DKA15, номинальная мощность 15 Вт |
| A | Входной диапазон A: 9…18 В DC |
| 05 | Выходное напряжение: ±5 В |
Назначение и основные особенности
DKA15A-05 — это изолированный DC/DC преобразователь серии DKA15 с двумя выходами, предназначенный для питания электронной аппаратуры, требующей стабилизированного двуполярного напряжения ±5 В при мощности до 15 Вт.
Особенности
- Широкий диапазон входного напряжения 2:1.
- Номинальная выходная мощность 15 Вт.
- Гальваническая развязка вход/выход 1500 В DC.
- Опциональная изоляция вход/выход 3000 В DC.
- Встроенный EMI-фильтр.
- Защита от короткого замыкания и перегрузки.
- Охлаждение за счёт свободной конвекции воздуха.
- Металлический корпус с экранированием по шести сторонам.
- 100% испытание на прогонку под нагрузкой.
- Низкая стоимость при высокой надежности.
Применение
Преобразователь применяется в промышленной электронике, системах автоматики, телекоммуникационном оборудовании, измерительной технике и прочих устройствах, где требуется компактный изолированный источник питания с двуполярным выходом.
Параметры
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | ±5 В |
| Диапазон выходного тока | ±150…±1500 мА |
| Номинальная выходная мощность | 15 Вт |
| Пульсации и шум | 50 мВ p-p |
| Стабилизация по линии | ±0,2% |
| Стабилизация по нагрузке | ±0,5% |
| Точность выходного напряжения | ±2,0% |
| Частота преобразования | 150 кГц, минимум |
| Максимальная внешняя ёмкостная нагрузка | 1200 мкФ |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 9…18 В DC |
| Номинальный входной ток при полной нагрузке | 1600 мА |
| Номинальный входной ток без нагрузки | 30 мА |
| Фильтр | Pi-цепь |
| Защита по входу | Рекомендуется предохранитель |
| КПД, тип. | 80% |
Защита
| Параметр | Значение |
| Защита от перегрузки по току | 110%…250% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания | Все выходы защищены от короткого замыкания |
| Тип защиты от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход/выход: 1,5 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+71 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+105 °C, 10…95% RH |
| Температурный коэффициент | ±0,03% / °C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Надёжность
| Параметр | Значение |
| MTBF | 300 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | EAC TP TC 020/2011, одобрено |
| Эмиссия | Соответствие BS EN/EN55032 Class A, FCC Part 15 Class A, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8; уровень light industry, критерий A; EAC TP TC 020 |
Размеры
| Параметр | Значение |
| Габаритные размеры | 50,8 × 25,4 × 11,27 мм |
| Габаритные размеры в дюймах | 2" × 1" × 0,44" |
Упаковка
| Параметр | Значение |
| Масса изделия | 31,2 г |
| Количество в трубке | 10 шт. |
| Масса одной трубки | 400 г |
| Максимальное количество в коробке | 400 шт. |
| Масса коробки | 16,8 кг |
| Размеры коробки | L600 × W230 × H220 мм |
Примечания
- Все параметры указаны при номинальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25 °C, влажности 70% RH.
- Пульсации и шум измеряются на длине выводов 12 дюймов с подключённым витым проводом и конденсаторами 0,1 мкФ и 47 мкФ.
- Стабилизация по линии измеряется от низкой линии до высокой при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Не допускается работа преобразователя в перегрузке или при коротком замыкании более 30 секунд.
