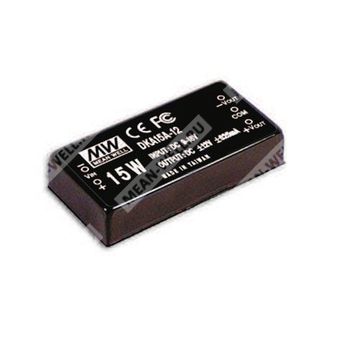

DKA15A-12 - 15-ваттный DC-DC преобразователь с двумя выходами и входным диапазоном 9...18 В для промышленной аппаратуры.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
| DKA15 | Серия DKA15, DC-DC преобразователь мощностью 15 Вт |
| A | Входной диапазон A: 9...18 В постоянного тока |
| 12 | Выходное номинальное напряжение ±12 В |
Назначение и особенности
DKA15A-12 представляет собой регулируемый DC-DC преобразователь с двумя выходами серии DKA15, предназначенный для преобразования постоянного напряжения в стабилизированное двуполярное выходное напряжение. Модуль рассчитан на применение в промышленной электронике, средствах автоматики, телекоммуникационном и измерительном оборудовании, где требуется компактный источник питания с гальванической развязкой и защитой от аварийных режимов.
Особенности
- Широкий диапазон входного напряжения 2:1.
- Диапазон входного напряжения для исполнения A: 9...18 В DC.
- Номинальное выходное напряжение: ±12 В.
- Выходная мощность: 15 Вт.
- Гальваническая развязка вход-выход 1500 В DC.
- Изоляция вход-выход 3000 В DC как опция.
- Встроенный EMI-фильтр.
- Защита от короткого замыкания и перегрузки.
- Охлаждение естественной конвекцией.
- Шестисторонний экранированный металлический корпус.
- Проведён 100% burn-in test.
- Низкая стоимость при высокой надёжности.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | ±12 В |
| Диапазон выходного тока | ±62,5...±625 мА |
| Номинальная выходная мощность | 15 Вт |
| Пульсации и шум, макс. | 60 мВ пик-пик |
| Точность выходного напряжения | ±0,5% |
| Регулирование по линии | ±0,2% |
| Регулирование по нагрузке | ±0,5% |
| Частота переключения | 150 кГц, минимум |
| Максимальная внешняя ёмкостная нагрузка | 820 мкФ / 820 мкФ |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 9...18 В DC |
| Тип входного фильтра | Pi-network |
| Входной ток, при полной нагрузке | 1600 мА |
| Входной ток, без нагрузки | 30 мА |
| Защита по входу | Рекомендуется предохранитель |
Защита
| Параметр | Значение |
| Перегрузка по выходу | 110...250% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Все выходы имеют защиту от короткого замыкания |
| Тип защиты от короткого замыкания | Hiccup mode, автоматическое восстановление после устранения неисправности |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40...+71 °C |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура хранения и влажность | -40...+105 °C, 10...95% RH |
| Температурный коэффициент | ±0,03% / °C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Надёжность
| Параметр | Значение |
| MTBF | 300 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Безопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение | Вход-выход: 1,5 кВ DC |
| Сопротивление изоляции | Вход-выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | EAC TP TC 020/2011 approved |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 Class A, FCC part 15 Class A, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2,3,4,5,6,8, light industry level, criteria A, EAC TP TC 020 |
Габариты
| Параметр | Значение |
| Размеры | 50,8 × 25,4 × 11,27 мм |
| Размеры в дюймах | 2 × 1 × 0,44 дюйма (Д × Ш × В) |
| Масса | 31,2 г |
Упаковка
| Параметр | Значение |
| Упаковка | 40 шт. на трубку, 400 шт. на коробку |
| Стандартная трубочная упаковка | 10 шт. на трубку |
| Масса одной трубки | 400 г |
| Максимальное количество в коробке | 400 шт. |
| Масса коробки | 16,8 кг |
| Размеры коробки | 600 × 230 × 220 мм |
Назначение выводов
| Номер вывода | Назначение |
| 1 | +Vin |
| 2 | -Vin |
| 3 | +Vout |
| 4 | COM |
| 5 | -Vout |
Примечания
- Все параметры указаны при нормальном входном напряжении, номинальной нагрузке, температуре 25 °C и относительной влажности 70%.
- Пульсации и шум измеряются на полосе 20 МГц с помощью витой пары длиной 12 дюймов, подключённой через конденсатор 0,1 мкФ и 47 мкФ.
- Регулирование по линии измеряется от низкой до высокой линии при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Не допускается эксплуатация преобразователя в режиме перегрузки или короткого замыкания более 30 секунд.
