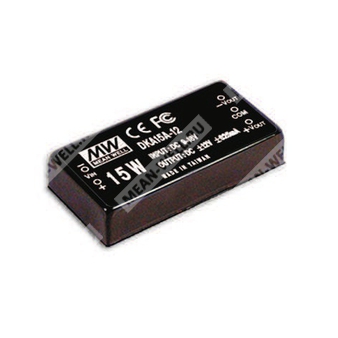

DKA15A-15 — изолированный DC-DC преобразователь постоянного тока с регулируемым двухполярным выходом.
Серия DKA15 представляет собой компактные источники питания мощностью 15 Вт для промышленной электроники, обеспечивающие гальваническую развязку, высокую стабильность выходных параметров и работу в широком диапазоне входных напряжений. Модификация DKA15A-15 относится к исполнению с входным диапазоном 9…18 В DC и номинальным выходом ±15 В.
Расшифровка партномера
| Обозначение | Расшифровка |
| DKA15 | Серия DC-DC преобразователей мощностью 15 Вт с двухполярным выходом |
| A | Исполнение с входным диапазоном 9…18 В DC |
| 15 | Номинальное выходное напряжение ±15 В |
Основные особенности
- Диапазон входного напряжения 2:1.
- Диапазон входного напряжения по исполнению: 9…18 В DC.
- Номинальное выходное напряжение: ±15 В.
- Выходная мощность: 15 Вт.
- Гальваническая развязка вход/выход: 1500 В DC.
- Опциональная изоляция вход/выход 3000 В DC.
- Встроенный EMI-фильтр.
- Защита от короткого замыкания и перегрузки.
- Охлаждение за счёт свободной конвекции воздуха.
- Шестисторонний экранированный металлический корпус.
- 100% burn-in test.
- Низкая стоимость и высокая надёжность.
- Соответствие требованиям FCC / EAC / CE / UKCA.
- 2 года гарантии.
Назначение
Преобразователь предназначен для формирования стабилизированных двухполярных напряжений в системах промышленной автоматики, телекоммуникационного и электронного оборудования, а также в узлах питания с требованиями к гальванической развязке и компактным габаритам.
Параметры выхода
| Параметр | Значение |
| Номинальное выходное напряжение | ±15 В |
| Диапазон выходного тока | ±50…±500 мА |
| Номинальная выходная мощность | 15 Вт |
| Пульсации и шум | 80 мВ п-п |
| Точность выходного напряжения | ±2,0% |
| Регулирование по линии | ±0,2% |
| Регулирование по нагрузке | ±0,5% |
| Частота переключения | 150 кГц, минимум |
| Максимальная внешняя ёмкостная нагрузка | 680 мкФ |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 9…18 В DC |
| Типовой КПД | 83% |
| Входной ток при полной нагрузке | 800 мА |
| Входной ток без нагрузки | 30 мА |
| Рекомендуемый входной фильтр | Pi network |
| Рекомендуемый предохранитель | Предохранитель рекомендован |
Защита
| Параметр | Значение |
| Перегрузка по выходу | 110%…250% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Все выходы защищены от короткого замыкания |
| Тип защиты от КЗ | Hiccup mode, автоматическое восстановление после устранения неисправности |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+71 °C (с учётом дерейтирования) |
| Рабочая влажность | 20%…90% RH, без конденсации |
| Температура и влажность хранения | -40…+105 °C, 10%…95% RH |
| Температурный коэффициент | ±0,03% / °C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход/выход | 1,5 кВ DC |
| Сопротивление изоляции вход/выход | 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и безопасность
| Параметр | Значение |
| Сертификация безопасности | EAC TP TC 020/2011 approved |
| Эмиссия ЭМС | BS EN/EN55032 Class A, FCC part 15 Class A, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2,3,4,5,6,8, light industry level, criteria A, EAC TP TC 020 |
Надёжность
| Параметр | Значение |
| MTBF | 300 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Габаритные размеры
| Параметр | Значение |
| Размеры корпуса | 50,8 × 25,4 × 11,27 мм |
| Размеры корпуса в дюймах | 2" × 1" × 0,44" |
| Масса | 31,2 г |
Назначение выводов
| Номер вывода | Назначение |
| 1 | +Vin |
| 2 | -Vin |
| 3 | +Vout |
| 4 | COM |
| 5 | -Vout |
Параметры упаковки
| Параметр | Значение |
| Упаковка | Стандартная трубчатая упаковка |
| Количество в трубе | 10 шт. |
| Масса одной трубы | 400 г |
| Максимальное количество в коробке | 400 шт. |
| Масса коробки | 16,8 кг |
| Размер коробки | L600 × W230 × H220 мм |
| Параметры трубы | Длина 289 мм |
Примечания
- Все параметры указаны при нормальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25 °C, 70% RH.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
- Регулирование по линии измеряется от низкой линии к высокой при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Не допускается работа преобразователя в режиме перегрузки или короткого замыкания более 30 секунд.
