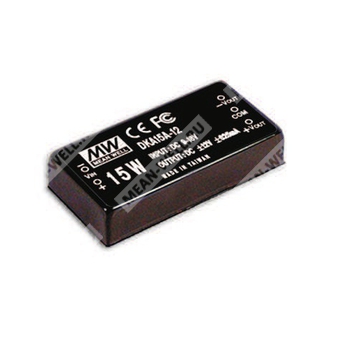

DKA15B-05 — изолированный DC/DC преобразователь постоянного тока с двойным выходом на 5 В.
Назначение: преобразование постоянного напряжения во вторичные изолированные выходные напряжения для промышленной и аппаратной электронной техники.
Расшифровка партномера
| Позиция | Значение |
| DKA15 | Серия DC/DC преобразователей мощностью 15 Вт |
| B | Диапазон входного напряжения 18…36 В постоянного тока |
| 05 | Выходное напряжение ±5 В |
Основные особенности
- Диапазон входного напряжения 2:1.
- Выходная мощность 15 Вт.
- Изоляция вход-выход 1500 В постоянного тока.
- Опциональная изоляция вход-выход 3000 В постоянного тока.
- Встроенный фильтр электромагнитных помех.
- Защита от короткого замыкания и перегрузки.
- Охлаждение естественной конвекцией воздуха.
- Шестисторонний экранированный металлический корпус.
- 100% испытание на прогонку под нагрузкой.
- Низкая стоимость, высокая надежность.
Область применения
Источник вторичного питания для промышленной электроники, телекоммуникационного оборудования, измерительных и управляющих систем, где требуется гальваническая развязка и стабилизированное двойное выходное напряжение.
Электрические параметры
| Параметр | Значение для DKA15B-05 |
| Выходное напряжение | ±5 В |
| Диапазон выходного тока | ±150…±1500 мА |
| Номинальная выходная мощность | 15 Вт |
| Пульсации и шум, макс. | 50 мВ п-п |
| Стабилизация по линии | ±0,2% |
| Стабилизация по нагрузке | ±0,5% |
| Погрешность выходного напряжения | ±2,0% |
| Частота коммутации | 150 кГц, не менее |
| Диапазон входного напряжения | 18…36 В постоянного тока |
| КПД тип. | 80% |
| Входной ток без нагрузки | 30 мА |
| Входной ток при полной нагрузке | 800 мА |
| Фильтр на входе | Pi-цепь |
| Рекомендуемый предохранитель | Да |
| Внешняя емкость нагрузки, макс. | 1200 мкФ |
Защита
| Параметр | Значение |
| Защита от перегрузки по току | 110%…250% от номинальной выходной мощности |
| Тип защиты | Hiccup, автоматическое восстановление после устранения аварии |
| Защита от короткого замыкания | Все выходы защищены |
| Тип защиты при коротком замыкании | Hiccup, автоматическое восстановление после устранения аварии |
Параметры изоляции и надежности
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход-выход 1,5 кВ постоянного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| MTBF | 300 тыс. ч, минимум, по MIL-HDBK-217F (25 °C) |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40…+71 °C |
| Относительная влажность при работе | 20%…90%, без конденсации |
| Температура хранения | -40…+105 °C |
| Влажность хранения | 10%…95% RH |
| Температурный коэффициент | ±0,03% / °C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | EAC TP TC 020/2011 |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 Class A, FCC Part 15 Class A, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8; уровень light industry, критерий A; EAC TP TC 020 |
Механические параметры
| Параметр | Значение |
| Габариты | 50,8 × 25,4 × 11,27 мм |
| Габариты в дюймах | 2" × 1" × 0,44" |
| Монтаж | Через выводы |
| Количество выводов | 5 |
| Нижний вид | Присутствует в чертеже |
Назначение выводов
| Номер вывода | Назначение |
| 1 | +Vin |
| 2 | -Vin |
| 3 | +Vout |
| 4 | COM |
| 5 | -Vout |
Упаковка
| Параметр | Значение |
| Масса одного изделия | 31,2 г |
| Упаковка в трубку | 10 шт. |
| Масса одной трубки | 400 г |
| Максимальное количество в коробке | 400 шт. |
| Масса коробки | 16,8 кг |
| Размер коробки | L600 × W230 × H220 мм |
Примечания
- Все параметры указаны при номинальном входном напряжении, номинальной нагрузке, температуре 25 °C и относительной влажности 70%.
- Пульсации и шум измеряются на полосе 20 МГц, выходные провода скручены, с подключенными конденсаторами 0,1 мкФ и 47 мкФ.
- Стабилизация по линии измеряется от минимального до максимального входного напряжения при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Не допускается работа преобразователя в режиме перегрузки или короткого замыкания более 30 секунд.
