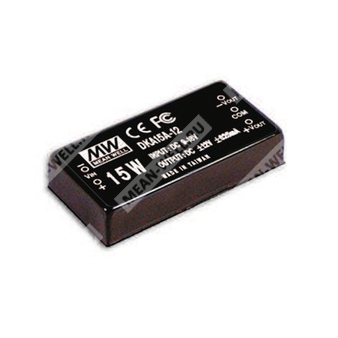

DKA15B-12 — DC-DC преобразователь постоянного тока с двумя изолированными выходами 12 В.
Расшифровка партномера
| Позиция | Значение |
| DKA | Серия DKA, DC-DC преобразователь с регулируемыми двойными выходами |
| 15 | Номинальная мощность 15 Вт |
| B | Диапазон входного напряжения B: 18–36 В постоянного тока |
| 12 | Выходное напряжение ±12 В |
Назначение и особенности
DKA15B-12 представляет собой компактный DC-DC преобразователь серии DKA15 с двумя изолированными регулируемыми выходами, предназначенный для питания промышленной электронной аппаратуры от источника постоянного тока.
- Широкий диапазон входного напряжения 2:1.
- Диапазон входа 18–36 В постоянного тока.
- Гальваническая развязка входа и выхода 1500 В DC.
- Опциональная изоляция I/O 3000 В DC.
- Встроенный фильтр электромагнитных помех.
- Защита от короткого замыкания и перегрузки.
- Охлаждение естественной конвекцией воздуха.
- Металлический экранный корпус с шести сторон.
- Испытание на 100% приработки под нагрузкой.
- Низкая стоимость при высокой надежности.
Области применения
Промышленные электронные системы, устройства распределенного питания, преобразование напряжения в аппаратуре автоматизации, телекоммуникационное и измерительное оборудование, а также другие узлы, требующие изолированного двуполярного питания.
Электрические параметры
| Параметр | Значение |
| Номинальная мощность | 15 Вт |
| Выходное напряжение | ±12 В |
| Диапазон выходного тока | ±62,5 … ±625 мА |
| Пульсации и шум, макс. | 60 мВ п-п |
| Стабилизация по линии | ±0,2% |
| Стабилизация по нагрузке | ±0,5% |
| Точность выходного напряжения | ±2,0% |
| Частота переключения | 150 кГц, минимум |
| Входной диапазон напряжения | 18–36 В постоянного тока |
| КПД тип. | 80% |
| Входной ток при полной нагрузке | 800 мА |
| Входной ток без нагрузки | 30 мА |
| Входной фильтр | Pi-цепь |
| Рекомендуемый предохранитель | Да |
| Внешняя емкостная нагрузка, макс. | 1200 мкФ |
Защита
| Параметр | Значение |
| Перегрузка по току | 110–250% от номинальной выходной мощности |
| Тип защиты по перегрузке | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Все выходы защищены от короткого замыкания |
| Тип защиты от КЗ | Режим hiccup, автоматическое восстановление после устранения неисправности |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура | -40 … +71 °C |
| Рабочая температура, ограничение по снижению нагрузки | См. кривую снижения нагрузки |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40 … +105 °C, 10–95% RH |
| Температурный коэффициент | ±0,03% / °C (0–50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, продолжительность 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 1,5 кВ DC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | EAC TP TC 020/2011 |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 Class A, FCC Part 15 Class A, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, уровень для light industry, критерий A, EAC TP TC 020 |
Надежность
| Параметр | Значение |
| MTBF | 300 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Габаритные размеры
| Параметр | Значение |
| Размеры корпуса | 50,8 × 25,4 × 11,27 мм |
| Размеры в дюймах | 2" × 1" × 0,44" |
| Масса | 31,2 г |
Назначение выводов
| Номер вывода | Назначение |
| 1 | +Vin |
| 2 | -Vin |
| 3 | +Vout |
| 4 | COM |
| 5 | -Vout |
Снижение нагрузки
Максимальная нагрузка сохраняется до 60 °C. При температуре выше 60 °C необходимо снижать выходную нагрузку в соответствии с кривой снижения нагрузки, до нуля при 71 °C.
Примечания
1. Все параметры указаны при номинальном входном напряжении, номинальной нагрузке, температуре 25 °C и относительной влажности 70%.
2. Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием витой пары длиной 12" и параллельно включенных конденсаторов 0,1 мкФ и 47 мкФ.
3. Стабилизация по линии измеряется от минимального до максимального входного напряжения при номинальной нагрузке.
4. Стабилизация по нагрузке измеряется от 10% до 100% номинальной нагрузки.
5. Не допускается работа преобразователя в режиме перегрузки или короткого замыкания более 30 секунд.
Упаковка
| Параметр | Значение |
| Упаковка | По 10 шт. в трубку |
| Масса одной трубки | 400 г |
| Максимальное количество в коробке | 400 шт. |
| Масса коробки | 16,8 кг |
| Размеры коробки | L 600 × W 230 × H 220 мм |
