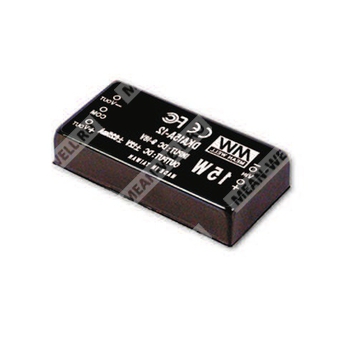

DKA15B-15 — изолированный DC-DC преобразователь 15 Вт с двойным выходом для промышленной электроники.
Расшифровка партномера
| Позиция | Обозначение | Значение |
| DKA15 | Серия | 15 Вт DC-DC преобразователь с двумя выходами |
| B | Диапазон входного напряжения | 18–36 В постоянного тока |
| 15 | Номинальное выходное напряжение | ±15 В |
Назначение и особенности
DKA15B-15 — это маломощный изолированный DC-DC преобразователь серии DKA15 с двумя симметричными выходами, предназначенный для питания промышленной электроники, измерительных цепей, интерфейсных узлов и распределённых систем питания.
Модуль выполнен в компактном герметизированном корпусе с шестисторонним металлическим экраном, рассчитан на конвекционное охлаждение и имеет встроенный EMI-фильтр. Для изделия заявлены защита от короткого замыкания и перегрузки с восстановлением в режиме hiccup.
Основные особенности
- Диапазон входного напряжения 18–36 В постоянного тока.
- Два выходных канала: +15 В, COM, −15 В.
- Номинальная выходная мощность 15 Вт.
- Изоляция вход–выход 1500 В DC.
- Встроенный фильтр помех.
- Защита от короткого замыкания и перегрузки.
- Охлаждение за счет свободной конвекции воздуха.
- Шестисторонний экранированный металлический корпус.
- Компактные габариты и исполнение для монтажа в промышленной аппаратуре.
- Полная приработка: 100% burn-in test.
Электрические параметры
| Параметр | Значение |
| Выходное напряжение | ±15 В |
| Диапазон входного напряжения | 18–36 В постоянного тока |
| Номинальная выходная мощность | 15 Вт |
| Диапазон выходного тока | ±50–±500 мА |
| Пульсации и шум | 80 мВ п-п |
| Точность выходного напряжения | ±2,0% |
| Нестабильность по линии | ±0,2% |
| Нестабильность по нагрузке | ±0,5% |
| Частота переключения | не менее 150 кГц |
| КПД типовой | 80% |
| Входной ток | 30 мА |
| Емкость внешней нагрузки, максимальная | 680 мкФ |
Параметры входа
| Параметр | Значение |
| Номинальный диапазон входа | 18–36 В постоянного тока |
| Тип фильтра | Pi-цепь |
| Рекомендуемая защита по входу | Предохранитель |
| Входной ток без нагрузки | 30 мА |
Параметры выхода
| Параметр | Значение |
| Номинальные выходы | +15 В, COM, −15 В |
| Диапазон тока нагрузки | ±50–±500 мА |
| Пульсации и шум | 80 мВ п-п |
| Точность выходного напряжения | ±2,0% |
| Нестабильность по линии | ±0,2% |
| Нестабильность по нагрузке | ±0,5% |
| Максимальная внешняя емкостная нагрузка | 680 мкФ |
Защита
| Параметр | Значение |
| Перегрузка по выходу | 110–250% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Защита предусмотрена на всех выходах |
| Тип защиты от короткого замыкания | Hiccup mode, автоматическое восстановление после устранения неисправности |
Эксплуатационные параметры
| Параметр | Значение |
| Рабочая температура | от −40 до +71 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | от −40 до +105 °C |
| Влажность хранения | 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0–50 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | 1500 В DC между входом и выходом |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и безопасность
| Параметр | Значение |
| Эмиссия | Соответствие BS EN/EN55032 Class A, FCC part 15 Class A, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8; уровень light industry, критерий A; EAC TP TC 020 |
| Стандарты безопасности | EAC TP TC 020/2011 approved |
Надежность
| Параметр | Значение |
| MTBF | 300 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Габариты и конструкция
| Параметр | Значение |
| Длина | 50,8 мм |
| Ширина | 25,4 мм |
| Высота | 11,27 мм |
| Размер корпуса | 2" × 1" × 0,44" |
| Исполнение | Металлический корпус, 6-стороннее экранирование |
| Масса | 31,2 г |
Назначение выводов
| Номер вывода | Назначение |
| 1 | +Vin |
| 2 | -Vin |
| 3 | +Vout |
| 4 | COM |
| 5 | -Vout |
Примечания
- Все параметры указаны при нормальном входном напряжении, номинальной нагрузке, температуре 25 °C и влажности 70% RH.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары, завершённой конденсатором 0,1 мкФ и 47 мкФ.
- Нестабильность по линии измеряется от минимального до максимального входного напряжения при номинальной нагрузке.
- Нестабильность по нагрузке измеряется при изменении нагрузки от 10% до 100% от номинальной.
- Не допускается работа преобразователя в перегрузке или режиме короткого замыкания более 30 с.
Упаковка
| Параметр | Значение |
| Тип упаковки | Стандартная туба |
| Количество в тубе | 10 шт. |
| Масса тубы | 400 г |
| Максимальное количество в коробке | 400 шт. |
| Масса коробки | 16,8 кг |
| Размер коробки | 600 × 230 × 220 мм |
