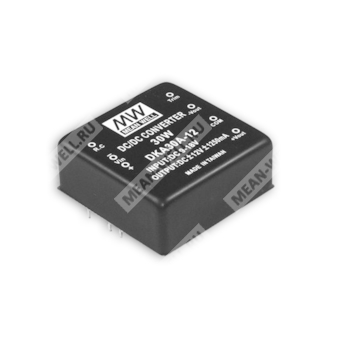

DKA30A-12 - изолированный DC-DC преобразователь с двумя выходами для промышленного питания.
DKA30A-12 — компактный модульный DC-DC преобразователь серии DKA30 с двумя изолированными выходами, предназначенный для преобразования постоянного напряжения во вторичные стабилизированные выходные напряжения в промышленной и электронной аппаратуре.
Расшифровка партномера
| Позиция в партномере | Значение |
| DKA | Серия DC-DC преобразователей DKA |
| 30 | Группа мощности 25–30 Вт |
| A | Входной диапазон A: 9–18 В DC |
| 12 | Номинальный выходной класс: ±12 В |
Основные особенности
- Соотношение преобразования 2:1, широкий диапазон входного напряжения.
- Входной диапазон: 9–18 В DC для исполнения A.
- Гальваническая развязка вход-выход 1500 В DC.
- Встроенный EMI-фильтр.
- Регулировка выходного напряжения в пределах ±10%.
- Дистанционное включение и выключение.
- Защита от короткого замыкания и перегрузки.
- Охлаждение за счет естественной конвекции.
- Шестисторонний экранированный металлический корпус.
- Эпоксидная заливка.
- Испытание на 100% burn-in.
- Соответствие требованиям FCC, EAC, CE, UKCA.
Назначение
Преобразователь предназначен для применения в промышленной электронике, телекоммуникационном оборудовании, системах управления, измерительной аппаратуре и других устройствах, где требуется компактный изолированный источник питания с двумя выходами.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | ±12 В |
| Диапазон регулировки внешним подстроечным элементом | ±10% |
| Диапазон тока | ±125 … ±1250 мА |
| Номинальная мощность | 30 Вт |
| Пульсации и шум | 100 мВ пик-пик |
| Точность выходного напряжения | ±2,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Частота переключения | 100 кГц, не менее |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 9–18 В DC |
| КПД типовой | 80% |
| Потребляемый ток при полной нагрузке | 3,2 А |
| Потребляемый ток без нагрузки | 40 мА |
| Фильтр | Pi-цепь |
| Защита | Рекомендуется предохранитель |
Защита
| Параметр | Значение |
| Перегрузка | 110–250% от номинальной выходной мощности |
| Тип защиты от перегрузки | Хиккап-режим, автоматическое восстановление после устранения аварии |
| Короткое замыкание | Все выходы защищены от короткого замыкания |
| Тип защиты от короткого замыкания | Хиккап-режим, автоматическое восстановление после устранения аварии |
| Удаленное управление | Включение: R.C. относительно -Vin более 4,5–5,5 В DC или разомкнуто; выключение: R.C. относительно -Vin менее 0,8 В DC или короткое замыкание |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+85 °C, с учетом кривой дерейтирования |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40…+105 °C, 10–95% RH |
| Температурный коэффициент | ±0,03% / °C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход-выход: 1,5 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Параметры надежности
| Параметр | Значение |
| MTBF | 100 000 ч, минимум, по MIL-HDBK-217F (25 °C) |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 50,8 × 50,8 × 21,0 мм |
| Габариты в дюймах | 2 × 2 × 0,82 дюйма (Д × Ш × В) |
| Масса | 110 г |
| Корпус | Металлический, экранированный, шестисторонний |
Подключение
| Номер вывода | Назначение |
| 1 | R.C. |
| 2 | Нет вывода |
| 3 | -Vin |
| 4 | +Vin |
| 5 | +Vout |
| 6 | COM |
| 7 | -Vout |
| 8 | TRIM |
Примечания
1. Все параметры указаны для нормального входного напряжения, номинальной нагрузки, температуры 25 °C и относительной влажности 70%.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары 12" и параллельного конденсатора 0,1 мкФ и 47 мкФ.
3. Стабилизация по линии измеряется от низкого до высокого входного напряжения при номинальной нагрузке.
4. Стабилизация по нагрузке измеряется от 10% до 100% номинальной нагрузки.
5. Выходная пульсация может быть измерена при естественной конвекции или коротком замыкании более 30 секунд.
Дополнительные сведения
| Параметр | Значение |
| Серия | DKA30 |
| Тип изделия | DC-DC преобразователь с двумя выходами |
| Номинальная мощность серии | 25–30 Вт |
| Сертификаты и соответствие | EAC TP TC 020/2011, BS EN/EN55032 Class A, FCC Part 15 Class A, BS EN/EN61000-4-2/3/4/5/6/8, EAC TP TC 020 |
| Упаковка | 5 шт. в трубке; 28 трубок в коробке; 140 шт. в коробке; масса трубки 600 г; масса коробки 17,6 кг; размеры коробки L600 × W230 × H220 |
