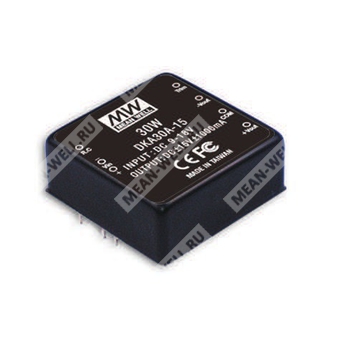

DKA30A-15 — изолированный DC-DC преобразователь с двухполярным выходом 15 В для промышленной электроники.
Назначение и общие сведения
DKA30A-15 — это модульный DC-DC преобразователь с гальванической развязкой серии DKA30, предназначенный для формирования двухполярного выхода ±15 В в системах промышленной электроники, автоматики и встроенного питания аппаратуры.
Изделие относится к классу преобразователей мощностью 25–30 Вт, выполнено в компактном экранированном корпусе и поддерживает подстройку выходного напряжения с помощью внешнего триммера. Серия рассчитана на широкий диапазон входного напряжения, высокую устойчивость к помехам и эксплуатацию в жестких условиях.
Расшифровка партномера
| Элемент партномера | Значение |
| DKA | Серия DC-DC преобразователей Mean Well DKA |
| 30 | Номинальная мощность до 30 Вт |
| A | Группа входного диапазона: 9–18 В DC |
| 15 | Номинальное выходное напряжение: ±15 В |
Особенности
- Широкий входной диапазон 2:1.
- Вариант с соотношением 4:1 доступен опционально для серии.
- Гальваническая развязка входа и выхода 1500 В DC.
- Встроенный фильтр электромагнитных помех.
- Подстройка выходного напряжения в пределах ±10%.
- Дистанционное включение/выключение.
- Защита от короткого замыкания и перегрузки.
- Охлаждение за счет естественной конвекции.
- Шестисторонний экранированный металлический корпус.
- Полностью залит компаундом.
- Испытание на 100% нагрузке.
Применение
Преобразователь применяется в промышленной автоматике, измерительной аппаратуре, системах распределенного питания, телекоммуникационном и электронном оборудовании, где требуется компактный изолированный источник двухполярного напряжения.
Основные электрические параметры
| Параметр | Значение |
| Входное напряжение | 9–18 В DC |
| Номинальное выходное напряжение | ±15 В |
| Диапазон регулировки внешним триммером | ±10% |
| Номинальная мощность | 30 Вт |
| Диапазон выходного тока | ±1000…±100 мА |
| Пульсации и шум | 100 мВп-п |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Точность выходного напряжения | ±2,0% |
| Частота переключения | 100 кГц минимум |
| КПД типовой | 83% |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения серии A | 9–18 В DC |
| Входной ток при полной нагрузке | 3,2 А |
| Фильтр | Pi network |
| Защита по входу | Рекомендуется предохранитель |
Параметры выхода
| Параметр | Значение |
| Выходное напряжение | ±15 В |
| Диапазон выходного тока | ±1000…±100 мА |
| Рипл и шум | 100 мВп-п |
| Точность напряжения | ±2,0% |
| Подстройка внешним триммером | ±10% |
Параметры защиты
| Параметр | Значение |
| Перегрузка | 110–250% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | На всех выходах |
| Тип защиты от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
Эксплуатационные параметры
| Параметр | Значение |
| Рабочая температура | -40…+85 °C, с учетом кривой дерейтирования |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | -40…+105 °C |
| Влажность хранения | 10–95% RH |
| Температурный коэффициент | ±0,03%/°C |
| Вибрация | 10–500 Гц, 2G, 10 минут/цикл, по 60 минут по осям X, Y, Z |
Параметры безопасности и ЭМС
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход/выход: 1,5 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМС излучение | Соответствие BS EN/EN55032 Class A, FCC part 15 Class A, EAC TP TC 020 |
| ЭМС помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, light industry level, criteria A, EAC TP TC 020 |
| Стандарты безопасности | EAC TP TC 020/2011 approved |
Прочие параметры
| Параметр | Значение |
| Средняя наработка на отказ | 100 тыс. часов минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 50,8 × 50,8 × 21,0 мм |
| Габариты в дюймах | 2,00 × 2,00 × 0,82" |
| Масса | 110 г |
Конструктивные данные и выводы
| Параметр | Значение |
| Расположение выводов | 8-контактное |
| Обозначение выводов | -Vin, +Vin, -Vout, +Vout, TRIM, R.C., COM, без вывода |
| Подстройка выхода | TRIM |
| Удаленное управление | R.C. |
Размеры
| Параметр | Значение |
| Длина корпуса | 50,8 мм |
| Ширина корпуса | 50,8 мм |
| Высота корпуса | 21,0 мм |
| Межосевое расстояние/посадочные размеры | См. механический чертеж серии |
Упаковка
| Параметр | Значение |
| Упаковка | Стандартная трубная упаковка |
| Количество в трубе | 5 шт. |
| Габариты трубы | 600 г |
| Максимальное количество в картонной коробке | 140 шт. |
| Масса одной коробки | 17,6 кг |
| Размер коробки | 600 × 230 × 220 мм |
Примечания
- Все параметры указаны при нормальном входном напряжении, номинальной нагрузке, температуре окружающей среды 25 °C и относительной влажности 70%.
- Пульсации и шум измеряются полосой 20 МГц с использованием витой пары длиной 12 дюймов, заканчивающейся конденсатором 0,1 мкФ и 47 мкФ.
- Стабилизация по линии измеряется от низкого к высокому уровню входного напряжения при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Время восстановления при перегрузке или коротком замыкании более 30 секунд.
