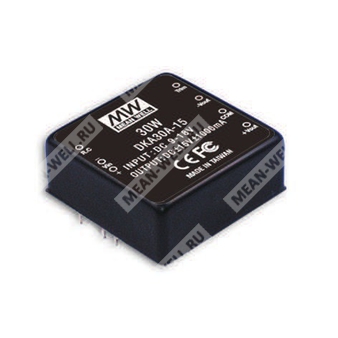

DKA30B-15 - изолированный DC/DC преобразователь постоянного тока с двумя выходами и широким диапазоном входного напряжения.
Расшифровка партномера
| Позиция | Значение |
| DKA30 | Серия DC/DC преобразователей мощностью 25–30 Вт |
| B | Диапазон входного напряжения 18–36 В постоянного тока |
| 15 | Номинальное выходное напряжение ±15 В |
Назначение и особенности
Компонент DKA30B-15 представляет собой модульный изолированный DC/DC преобразователь серии DKA30 для преобразования входного постоянного напряжения в два стабилизированных выходных канала с номиналом ±15 В. Изделие предназначено для применения в промышленной электронике, системах автоматизации, распределённых системах питания и аппаратуре, где требуется гальваническая развязка, компактное исполнение и высокая эффективность.
Особенности
- Диапазон входного напряжения 18–36 В постоянного тока.
- Два выходных канала с номинальным напряжением ±15 В.
- Гальваническая развязка вход–выход 1500 В постоянного тока.
- Встроенный фильтр по входу.
- Подстройка выходного напряжения в пределах ±10%.
- Защита от перегрузки и короткого замыкания.
- Естественное охлаждение за счёт свободной конвекции воздуха.
- Металлический экранированный корпус, герметизация компаундом.
- Проверка на 100% режим burn-in.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | ±15 В |
| Диапазон регулировки внешней подстройкой | ±10% |
| Диапазон тока | ±1000 мА |
| Номинальная мощность | 30 Вт |
| Пульсации и шум, максимум | 100 мВ п-п |
| Нестабильность по входному напряжению | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Точность выходного напряжения | ±2,0% |
| Частота переключения | не менее 100 кГц |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 18–36 В постоянного тока |
| Входной ток при полной нагрузке | 1,5 А |
| Входной ток без нагрузки | 20 мА |
| Тип входного фильтра | Pi-фильтр |
Защита
| Параметр | Значение |
| Перегрузка | 110–250% от номинальной выходной мощности |
| Тип защиты при перегрузке | Импульсный режим с автоматическим восстановлением после устранения неисправности |
| Короткое замыкание | Все выходы защищены от короткого замыкания |
| Тип защиты при коротком замыкании | Импульсный режим с автоматическим восстановлением после устранения неисправности |
| Рекомендуемая защита по входу | Предохранитель |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | от -40 до +85 °C |
| Рабочая температура для номинальной нагрузки | до +71 °C при естественной конвекции воздуха; далее требуется снижение нагрузки согласно кривой дерейтирования |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения и влажность | от -40 до +105 °C, 10–95% RH |
| Температурный коэффициент | ±0,03% / °C в диапазоне 0–50 °C |
| Вибрация | 10–500 Гц, 2G, 10 минут/цикл, общее время 60 минут по осям X, Y, Z |
Изоляция и безопасность
| Параметр | Значение |
| Испытательное напряжение изоляции | вход–выход: 1,5 кВ постоянного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Стандарты безопасности | EAC ТР ТС 020/2011 |
Электромагнитная совместимость
| Параметр | Значение |
| Эмиссия | Соответствие BS EN/EN55032 Класс A, FCC Part 15 Класс A, EAC ТР ТС 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, уровень для лёгкой промышленности, критерий A, EAC ТР ТС 020 |
Надёжность
| Параметр | Значение |
| MTBF | не менее 100 000 часов по MIL-HDBK-217F (25 °C) |
Размеры
| Параметр | Значение |
| Габаритные размеры | 50,8 × 50,8 × 21,0 мм |
| Габаритные размеры в дюймах | 2" × 2" × 0,82" |
Упаковка
| Параметр | Значение |
| Масса одного изделия | 110 г |
| Упаковка в трубке | 5 шт. |
| Масса одной трубки | 600 г |
| Максимальное количество в коробке | 140 шт. |
| Масса одной коробки | 17,6 кг |
| Размеры коробки | L600 × W230 × H220 мм |
Примечания
- Все параметры указаны при нормальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25 °C при относительной влажности 70%.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсатором 0,1 мкФ и 47 мкФ.
- Нестабильность по входному напряжению измеряется от низкого до высокого входного напряжения при номинальной нагрузке.
- Нестабильность по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Время нарастания выходного напряжения при включении или после короткого замыкания превышает 30 секунд.
Назначение по применению
Преобразователь подходит для применения в промышленной автоматике, системах распределённого питания, измерительной и управляющей аппаратуре, а также в оборудовании, где требуется компактный изолированный источник питания с двумя выходами и стабилизацией напряжения.
