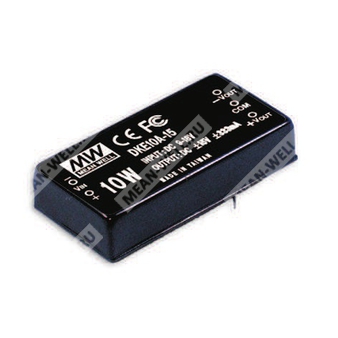

DKE10A-05 — преобразователь постоянного тока DC/DC с двумя стабилизированными выходами для питания промышленной электроники.
Назначение: модульный изолированный DC/DC-преобразователь мощностью 10 Вт с двумя полярными выходами, предназначенный для формирования стабилизированного двухполярного питания из источника постоянного напряжения.
Расшифровка партномера
| Элемент обозначения |
Расшифровка |
| DKE10 |
Серия DC/DC преобразователей с двумя выходами, номинальная мощность 10 Вт |
| A |
Диапазон входного напряжения 9 ~ 18 В постоянного тока |
| 05 |
Выходное напряжение ±5 В |
Особенности
- Широкий диапазон входного напряжения 2:1.
- Изоляция вход/выход 1500 В DC.
- Встроенный EMI-фильтр.
- Защита от короткого замыкания и перегрузки.
- Охлаждение за счёт свободной конвекции воздуха.
- Металлический экранированный корпус с шестисторонним экраном.
- Испытание 100% burn-in.
- Низкая стоимость при высокой надёжности.
Области применения
Промышленные и встраиваемые системы питания, измерительная техника, автоматика, телекоммуникационное оборудование, устройства управления и другая электронная аппаратура, требующая изолированного двухполярного питания 5 В.
Электрические параметры
| Параметр |
Значение для DKE10A-05 |
| Входное напряжение |
9 ~ 18 В DC |
| Диапазон входного тока |
100 ~ 1000 мА |
| Номинальная мощность |
10 Вт |
| Выходное напряжение |
±5 В |
| Диапазон выходного тока |
±100 ~ ±1000 мА |
| Частота переключения |
250 кГц min. |
| Пульсации и шум |
50 мВp-p |
| Точность выходного напряжения |
±2.0% |
| Линейная стабилизация |
±0.3% |
| Стабилизация по нагрузке |
±0.5% |
| КПД тип. |
78% |
| Потребляемый ток без нагрузки |
30 мА |
| Потребляемый ток при полной нагрузке |
1100 мА |
Параметры защиты
| Параметр |
Значение |
| Перегрузка по выходу |
160% ~ 250% от номинальной выходной мощности |
| Тип защиты при перегрузке |
Hiccup mode, автоматическое восстановление после устранения аварийного режима |
| Короткое замыкание |
Все выходы защищены от короткого замыкания |
| Тип защиты при КЗ |
Hiccup mode, автоматическое восстановление после устранения аварийного режима |
| Предохранитель |
Рекомендуется |
Изоляция и электробезопасность
| Параметр |
Значение |
| Испытательное напряжение изоляции |
Вход/выход: 1.5 кВ DC |
| Сопротивление изоляции |
Вход/выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности |
EAC TP TC 020/2011 approved |
Электромагнитная совместимость
| Параметр |
Значение |
| Эмиссия |
Соответствие BS EN/EN55032 Class A, FCC part 15 Class A, EAC TP TC 020 |
| Помехоустойчивость |
Соответствие BS EN/EN61000-4-2,3,4,5,6,8, уровень light industry, критерий A, EAC TP TC 020 |
| Фильтрация |
Pi network |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-25 ~ +71 °C |
| Рабочая влажность |
20% ~ 90% RH, без конденсации |
| Температура хранения, влажность |
-25 ~ +105 °C, 10% ~ 95% RH |
| Температурный коэффициент |
±0.03% / (0 ~ 50 °C) |
| Вибрация |
10 ~ 500 Hz, 2G, 10 min./cycle, в течение 60 min. по осям X, Y, Z |
Надёжность
| Параметр |
Значение |
| MTBF |
500 тыс. ч min. по MIL-HDBK-217F (25 °C) |
Механические параметры
| Параметр |
Значение |
| Габаритные размеры |
50.8 × 25.4 × 11.2 мм |
| Габаритные размеры в дюймах |
2" × 1" × 0.44" |
| Масса |
31.2 г |
Назначение выводов
| Номер вывода |
Назначение |
| 1 |
+Vin |
| 2 |
-Vin |
| 3 |
+Vout |
| 4 |
COM |
| 5 |
-Vout |
Примечания
- Все параметры указаны при номинальном входном напряжении, номинальной нагрузке, температуре 25 °C и влажности 70% RH.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12" и керамического конденсатора 0.1 мкФ и электролитического конденсатора 47 мкФ.
- Регулирование по линии измеряется от низкой линии до высокой линии при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Перед включением преобразователя в режим перегрузки или короткого замыкания необходимо обеспечить длительность указанных условий более 30 секунд.
Размеры и упаковка
| Параметр |
Значение |
| Тип упаковки |
Стандартная трубчатая упаковка |
| Количество в трубе |
10 шт. |
| Масса трубы |
400 г |
| Максимальное количество в коробке |
400 шт. |
| Масса коробки |
16.8 кг |
| Размер коробки |
L600 × W230 × H220 |
