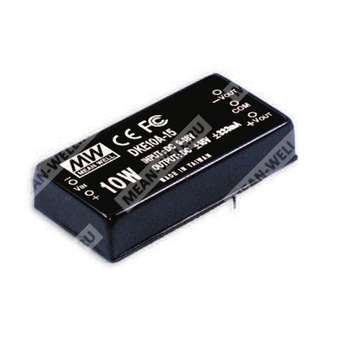

DKE10A-15 — изолированный DC-DC преобразователь 10 Вт с регулируемым двухполярным выходом 15 В для промышленной электроники.
Общее описание
Компонент DKE10A-15 представляет собой модульный DC-DC регулируемый преобразователь с двумя выходами серии DKE10, предназначенный для преобразования постоянного напряжения с гальванической развязкой на выходное напряжение ±15 В. Номинальная выходная мощность составляет 10 Вт. Изделие рассчитано на применение в промышленной электронике, системах питания средств автоматики, измерительной аппаратуры и иной аппаратуры, требующей изолированного двуполярного источника питания.
Расшифровка партномера
| Позиция в партномере |
Расшифровка |
| DKE |
Серия регулируемых DC-DC преобразователей с двумя выходами |
| 10 |
Номинальная мощность 10 Вт |
| A |
Диапазон входного напряжения 9 ~ 18 ВDC |
| 15 |
Номинальное выходное напряжение ±15 В |
Ключевые особенности
- Широкий диапазон входного напряжения 2:1.
- Гальваническая развязка входа и выхода 1500 ВDC.
- Изоляция вход-выход 3000 ВDC — для исполнения с опцией, указанной в серии.
- Встроенный EMI-фильтр.
- Защита от короткого замыкания и перегрузки.
- Охлаждение естественной конвекцией.
- Шестигранный экранированный металлический корпус.
- Испытание на 100% прогонку при изготовлении.
- Низкая стоимость при высокой надежности.
- Наличие одобрений FCC / EAC / CE / UKCA.
Основные параметры
| Параметр |
Значение |
| Партномер |
DKE10A-15 |
| Серия |
DKE10 |
| Тип изделия |
Регулируемый DC-DC преобразователь с двумя выходами |
| Номинальная мощность |
10 Вт |
| Выходное напряжение |
±15 В |
| Диапазон входного напряжения |
9 ~ 18 ВDC |
| Частота переключения |
250 кГц минимум |
| Изоляция вход-выход |
1500 ВDC |
| Максимальная высота корпуса |
11.2 мм |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
9 ~ 18 ВDC |
| Номинальный входной ток при полной нагрузке |
1100 мА |
| Номинальный входной ток без нагрузки |
30 мА |
| Фильтр |
Pi-схема |
| Защита по входу |
Рекомендуется предохранитель |
Выход
| Параметр |
Значение |
| Выходное напряжение |
±15 В |
| Диапазон выходного тока |
±33.3 ~ ±333 мА |
| Риппл и шум, макс. |
60 мВ п-п |
| Погрешность выходного напряжения |
±2.0% |
| Нестабильность по линии |
±0.3% |
| Нестабильность по нагрузке |
±0.5% |
| Частота переключения |
250 кГц минимум |
Защиты
| Параметр |
Значение |
| Перегрузка по току |
160% ~ 250% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Hiccup mode, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания |
Есть на всех выходах |
| Тип защиты от короткого замыкания |
Hiccup mode, автоматическое восстановление после устранения неисправности |
Параметры окружающей среды
| Параметр |
Значение |
| Рабочая температура |
-25 ~ +71 °C |
| Рабочая влажность |
20% ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-25 ~ +105 °C, 10% ~ 95% RH |
| Температурный коэффициент |
±0.03% / (0 ~ 50 °C) |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение изоляции |
Вход-выход: 1.5 кВDC |
| Сопротивление изоляции |
100 МОм / 500 ВDC / 25 °C / 70% RH |
ЭМС и безопасность
| Параметр |
Значение |
| Стандарты безопасности |
EAC TP TC 020/2011 approved |
| Эмиссия ЭМС |
Соответствие BS EN/EN55032 Class A, FCC Part 15 Class A, EAC TP TC 020 |
| Помехоустойчивость ЭМС |
Соответствие BS EN/EN61000-4-2,3,4,5,6,8, уровень light industry, критерий A, EAC TP TC 020 |
Механические параметры
| Параметр |
Значение |
| Габаритные размеры |
50.8 × 25.4 × 11.2 мм |
| Габаритные размеры в дюймах |
2" × 1" × 0.44" |
| Масса |
31.2 г |
Назначение выводов
| Номер вывода |
Назначение |
| 1 |
Вход +Vin |
| 2 |
Вход -Vin |
| 3 |
Выход +Vout |
| 4 |
COM |
| 5 |
Выход -Vout |
Надежность
| Параметр |
Значение |
| MTBF |
500 тыс. часов минимум, по MIL-HDBK-217F (25 °C) |
Упаковка
| Параметр |
Значение |
| Стандартная трубчатая упаковка |
10 шт. в трубке |
| Масса одной трубки |
400 г |
| Максимальное количество в коробке |
400 шт. |
| Масса коробки |
16.8 кг |
| Размер коробки |
L600 × W230 × H220 |
Примечания
1. Все параметры указаны при нормальном входном напряжении, номинальной нагрузке, температуре 25 °C и влажности 70% RH, если не оговорено иное.
2. Риппл и шум измеряются на полосе 20 МГц с использованием скрученной пары проводов длиной 12 дюймов, подключенной к конденсатору 0.1 мкФ и 47 мкФ.
3. Нестабильность по линии измеряется от низкой до высокой линии при номинальной нагрузке.
4. Нестабильность по нагрузке измеряется от 10% до 100% номинальной нагрузки.
5. Перед испытаниями на перегрузку или короткое замыкание необходимо обеспечить более 30 секунд работы преобразователя в штатном режиме.
