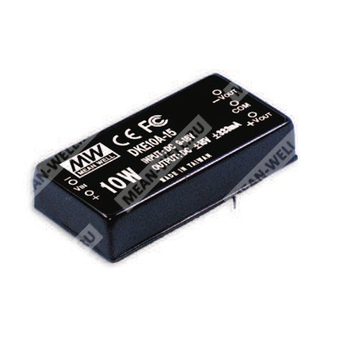

DKE10B-05 — изолированный DC-DC преобразователь 10 Вт с двухполярным выходом для промышленной электроники.
Назначение: преобразование постоянного напряжения широкого входного диапазона в стабилизированное двухполярное выходное напряжение для систем автоматики, аппаратуры питания и промышленной электроники.
Расшифровка партномера
| Партномер | Расшифровка |
| DKE10 | Серия изолированных DC-DC преобразователей мощностью 10 Вт с двумя выходами |
| B | Диапазон входного напряжения 18–36 ВDC |
| 05 | Номинальное выходное напряжение ±5 В |
Особенности
- Диапазон входного напряжения 2:1.
- Изоляция вход-выход 1500 ВDC.
- Встроенный EMI-фильтр.
- Защита от короткого замыкания и перегрузки.
- Охлаждение за счёт свободной конвекции воздуха.
- Металлический экранированный корпус с шестисторонним экраном.
- Испытание на 100% приработку.
- Низкая стоимость при высокой надёжности.
- Соответствие требованиям FCC, EAC, CE, UKCA.
Области применения
- Промышленные системы питания и управления.
- Изолированные вспомогательные источники питания.
- Электронные устройства, требующие двухполярного питания ±5 В.
- Аппаратура автоматики, измерительная и телекоммуникационная электроника.
Электрические параметры
| Параметр | Значение |
| Выходное напряжение | ±5 В |
| Диапазон выходного тока | ±100…±1000 мА |
| Номинальная мощность | 10 Вт |
| Пульсации и шум, максимум | 50 мВ п-п |
| Регулирование по линии | ±0,3% |
| Регулирование по нагрузке | ±0,5% |
| Точность выходного напряжения | ±2,0% |
| Частота переключения | 250 кГц минимум |
| КПД (тип.) | 78% |
| Входной ток, полная нагрузка | 1100 мА |
| Входной ток, холостой ход | 30 мА |
| Порог срабатывания защиты от перегрузки | 160%…250% от номинальной выходной мощности |
Вход
| Параметр | Значение |
| Номинальный диапазон входного напряжения | 18–36 ВDC |
| Обозначение диапазона | B |
| Входной ток при полной нагрузке | 1100 мА |
| Входной ток без нагрузки | 30 мА |
| Встроенный фильтр | Pi network |
| Рекомендуемый предохранитель | Обязателен |
Выход
| Параметр | Значение |
| Тип выхода | Двухполярный, стабилизированный |
| Номинальное выходное напряжение | ±5 В |
| Диапазон выходного тока | ±100…±1000 мА |
| Пульсации и шум, максимум | 50 мВ п-п |
| Регулирование по линии | ±0,3% |
| Регулирование по нагрузке | ±0,5% |
| Точность выходного напряжения | ±2,0% |
Защита
| Параметр | Значение |
| Защита от перегрузки по току | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания | На всех выходах |
| Тип защиты от КЗ | Режим hiccup, автоматическое восстановление после устранения неисправности |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура | −25…+71 °C |
| Рабочая влажность | 20%…90% RH, без конденсации |
| Температура хранения | −25…+105 °C |
| Влажность хранения | 10%…95% RH |
| Температурный коэффициент | ±0,03% / °C |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 1,5 кВDC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 ВDC / 25 °C / 70% RH |
| Стандарт ЭМС по помехоэмиссии | BS EN/EN55032 Class A, FCC Part 15 Class A, EAC TP TC 020 |
| Стандарт ЭМС по помехоустойчивости | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, уровень light industry, критерий A, EAC TP TC 020 |
| Стандарт безопасности | EAC TP TC 020/2011 approved |
Надёжность
| Параметр | Значение |
| MTBF | 500 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Размеры
| Параметр | Значение |
| Габариты корпуса | 50,8 × 25,4 × 11,2 мм |
| Габариты в дюймах | 2" × 1" × 0,44" |
| Масса | 31,2 г |
Назначение выводов
| Номер вывода | Назначение |
| 1 | +Vin |
| 2 | -Vin |
| 3 | +Vout |
| 4 | COM |
| 5 | -Vout |
Примечания
- Все параметры указаны при номинальном входном напряжении, номинальной нагрузке, температуре 25 °C и относительной влажности 70%.
- Пульсации и шум измеряются на 20 МГц полосе пропускания с использованием 12-дюймового скрученного провода, подключённого параллельно с конденсаторами 0,1 мкФ и 47 мкФ.
- Регулирование по линии измеряется от низкой до высокой линии при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Перед проверкой преобразователя в режиме перегрузки или короткого замыкания необходимо обеспечить длительность более 30 секунд.
Упаковка
| Параметр | Значение |
| Упаковка | Стандартная трубчатая упаковка |
| Количество в трубе | 10 шт. |
| Масса одной трубы | 400 г |
| Максимальное количество в коробке | 400 шт. |
| Масса коробки | 16,8 кг |
| Размеры коробки | 600 × 230 × 220 мм |
