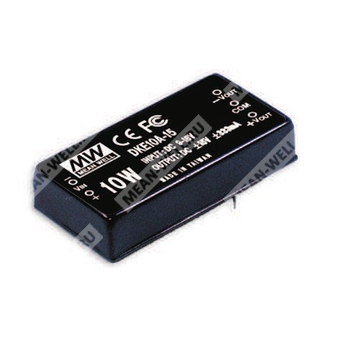

DKE10B-24 - изолированный DC-DC преобразователь 10 Вт с двумя выходами и широким входным диапазоном для промышленной электроники.
Расшифровка партномера
| Позиция | Значение |
| DKE10 | Серия изолированных DC-DC преобразователей мощностью 10 Вт с двумя выходами |
| B | Диапазон входного напряжения 18–36 ВDC |
| 24 | Номинальное выходное напряжение ±24 В |
Назначение и особенности
DKE10B-24 представляет собой регулируемый изолированный DC-DC преобразователь серии DKE10 с двумя выходами, предназначенный для питания аппаратуры промышленной автоматики, средств управления и другой электронной аппаратуры, требующей гальванической развязки и стабилизированного двухполярного питания.
Ключевые особенности:
- широкий диапазон входного напряжения 18–36 ВDC;
- выходная мощность 10 Вт;
- двухвыходная архитектура;
- гальваническая изоляция вход/выход 1500 ВDC;
- встроенный EMI-фильтр;
- защита от короткого замыкания и перегрузки;
- охлаждение за счет свободной конвекции воздуха;
- шестисторонний экранированный металлический корпус;
- 100% испытание на прогон (burn-in);
- низкая стоимость при высокой надежности;
- соответствие требованиям FCC, EAC, CE, UKCA.
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 18–36 ВDC |
| Номинальный входной ток при полной нагрузке | 530 мА |
| Номинальный входной ток без нагрузки | 16 мА |
| Фильтр | Встроенный EMI-фильтр |
| Защита | Рекомендуется предохранитель |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | ±24 В |
| Диапазон выходного тока | ±21–±210 мА |
| Номинальная выходная мощность | 10 Вт |
| Пульсации и шум | 80 мВp-p |
| Линейная стабилизация | ±0,3% |
| Стабилизация по нагрузке | ±0,5% |
| Точность выходного напряжения | ±2,0% |
| Частота переключения | 250 кГц min. |
| Диапазон КПД (тип.) | 81% |
Защита
| Параметр | Значение |
| Защита от перегрузки | 160–250% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения аварии |
| Защита от короткого замыкания | Имеется на всех выходах |
| Тип защиты от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения аварии |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход/выход | 1,5 кВDC |
| Сопротивление изоляции вход/выход | 100 МОм / 500 ВDC / 25 °C / 70% RH |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -25…+71 °C (с учетом кривой снижения мощности) |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения и влажность | -25…+105 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Надежность
| Параметр | Значение |
| MTBF | 500 тыс. ч min. по MIL-HDBK-217F (25 °C) |
Механические параметры
| Параметр | Значение |
| Габариты | 50,8 × 25,4 × 11,2 мм |
| Габариты в дюймах | 2" × 1" × 0,44" |
| Масса | 31,2 г |
Назначение выводов
| Номер вывода | Назначение |
| 1 | +Vin |
| 2 | -Vin |
| 3 | +Vout |
| 4 | COM |
| 5 | -Vout |
Примечания
- Все параметры указаны при нормальном входном напряжении, номинальной нагрузке, температуре 25 °C и влажности 70% RH.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с подключенным конденсатором 0,1 мкФ и 47 мкФ на выходе.
- Линейная стабилизация измеряется от низкой до высокой нагрузки.
- Стабилизация по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Рекомендуется не эксплуатировать преобразователь в режиме перегрузки или короткого замыкания более 30 секунд.
Упаковка
| Параметр | Значение |
| Стандартная групповая упаковка | В трубках |
| Количество в трубке | 10 шт. |
| Масса одной трубки | 400 г |
| Максимальное количество в коробке | 400 шт. |
| Масса коробки | 16,8 кг |
| Размеры коробки | L600 × W230 × H220 мм |
| Параметры трубки | Длина 289 мм |
Соответствие и стандарты
- Эмиссия ЭМС: соответствие BS EN/EN55032 Class A, FCC part 15 Class A, EAC TP TC 020
- Помехоустойчивость ЭМС: соответствие BS EN/EN61000-4-2,3,4,5,6,8, уровень light industry, критерий A, EAC TP TC 020
- Стандарт безопасности: EAC TP TC 020/2011 approved
