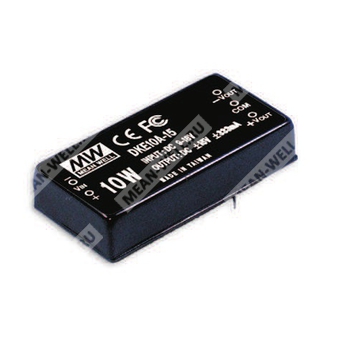

DKE10C-12 - изолированный DC-DC преобразователь 10 Вт с двумя выходами для промышленного применения.
Расшифровка партномера
| Позиция в обозначении | Значение |
| DKE10 | Серия изолированных преобразователей постоянного тока с выходной мощностью 10 Вт |
| C | Исполнение с входным диапазоном 36…72 В DC |
| 12 | Номинальное выходное напряжение +12 В |
Назначение и основные особенности
Преобразователь предназначен для формирования стабилизированного двухполярного выхода от источника постоянного тока с гальванической развязкой между входом и выходом. Модель относится к серии DKE10 и рассчитана на применение в промышленной электронике, системах управления и распределённых источниках питания.
Особенности:
- широкий диапазон входного напряжения 2:1;
- гальваническая развязка вход/выход;
- низкий уровень пульсаций и шума;
- встроенный фильтр EMI;
- защита от короткого замыкания и перегрузки;
- свободная конвекция воздуха;
- металлический экранированный корпус с шестисторонним экранированием;
- 100% испытание на прогрев;
- подходит для монтажа в промышленной аппаратуре.
Выходные параметры
| Параметр | Значение для DKE10C-12 |
| Выходное напряжение | ±12 В |
| Диапазон выходного тока | ±42 … ±420 мА |
| Номинальная выходная мощность | 10 Вт |
| Пульсации и шум, максимум | 60 мВ пик-пик |
| Нестабильность по линии | ±0,3% |
| Нестабильность по нагрузке | ±0,5% |
| Точность выходного напряжения | ±2,0% |
| Частота переключения | 250 кГц минимум |
Входные параметры
| Параметр | Значение для DKE10C-12 |
| Диапазон входного напряжения | 36…72 В DC |
| Номинальный входной ток при полной нагрузке | 270 мА |
| Номинальный входной ток без нагрузки | 8 мА |
| Фильтр | Pi-цепь |
| Защита по входу | Рекомендуется предохранитель |
Эффективность
| Параметр | Значение для DKE10C-12 |
| КПД типовой | 83% |
Защита
| Параметр | Значение |
| Перегрузка по току | 160% … 250% от номинальной выходной мощности, режим hiccup, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Все выходы защищены, режим hiccup, автоматическое восстановление после устранения неисправности |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход/выход: 1,5 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -25 … +71 °C |
| Рабочая влажность | 20% … 90% RH, без конденсации |
| Температура хранения и влажность | -25 … +105 °C, 10% … 95% RH |
| Температурный коэффициент | ±0,03% / °C в диапазоне 0 … 50 °C |
| Вибрация | 10 … 500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Надёжность
| Параметр | Значение |
| MTBF | 500 тыс. часов минимум по MIL-HDBK-217F при 25 °C |
Механические данные
| Параметр | Значение |
| Габариты | 50,8 × 25,4 × 11,2 мм |
| Габариты в дюймах | 2" × 1" × 0,44" |
| Масса | 31,2 г |
Назначение выводов
| Номер вывода | Назначение |
| 1 | +Vin |
| 2 | -Vin |
| 3 | +Vout |
| 4 | COM |
| 5 | -Vout |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | EAC TP TC 020/2011 утверждено |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 Class A, FCC part 15 Class A, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8; уровень light industry; критерий A; EAC TP TC 020 |
Упаковка
| Параметр | Значение |
| Количество в трубке | 10 шт. |
| Масса одной трубки | 400 г |
| Максимальное количество в коробке | 400 шт. |
| Масса коробки | 16,8 кг |
| Размеры коробки | L 600 × W 230 × H 220 мм |
Примечания
- Все параметры указаны при номинальном входном напряжении, полной нагрузке и температуре окружающей среды 25 °C, 70% RH.
- Пульсации и шум измеряются при полосе 20 МГц с использованием 12-пикового витого вывода и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Нестабильность по линии измеряется от низкой до высокой линии при номинальной нагрузке.
- Нестабильность по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Проверка нагрузки допускается только при времени перегрузки или короткого замыкания более 30 секунд.
