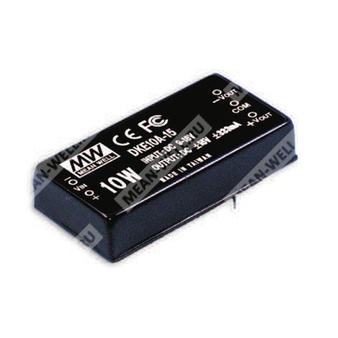

DKE10C-15 - изолированный DC-DC преобразователь 10 Вт с двухполярным стабилизированным выходом для промышленной электроники.
Расшифровка партномера
| Элемент | Значение |
| DKE10 | Серия DC-DC преобразователей мощностью 10 Вт |
| C | Входной диапазон 36 ~ 72 В DC |
| 15 | Номинальное выходное напряжение ±15 В |
Назначение и особенности
Компонент DKE10C-15 представляет собой регулируемый изолированный DC-DC преобразователь серии DKE10 с двухполярным выходом, предназначенный для питания узлов промышленной автоматики, измерительной и телекоммуникационной аппаратуры, где требуется гальваническая развязка и стабильное двухполярное напряжение.
- Широкий входной диапазон 36 ~ 72 В DC.
- Выходное напряжение ±15 В.
- Номинальная выходная мощность 10 Вт.
- Гальваническая развязка входа и выхода 1500 В DC.
- Встроенный EMI-фильтр.
- Защита от короткого замыкания и перегрузки.
- Корпус с экранированием по шести сторонам.
- Охлаждение за счёт свободной конвекции воздуха.
- 100% испытание на прогонку под нагрузкой.
Вход
| Параметр | Значение |
| Входное напряжение | 36 ~ 72 В DC |
| Входной ток при полной нагрузке | 270 мА |
| Входной ток без нагрузки | 8 мА |
| Входной фильтр | Pi network |
| Минимальная частота переключения | 250 кГц |
Выход
| Параметр | Значение |
| Выходное напряжение | ±15 В |
| Диапазон выходного тока | ±33,3 ~ ±333 мА |
| Номинальная выходная мощность | 10 Вт |
| Пульсации и шум | 60 мВ п-п |
| Погрешность выходного напряжения | ±2,0 % |
| Линейная стабилизация | ±0,3 % |
| Стабилизация по нагрузке | ±0,5 % |
| Температурный коэффициент | ±0,03 %/°C (0 ~ 50 °C) |
Защита
| Параметр | Значение |
| Защита от перегрузки | 160% ~ 250% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup mode, автоматическое восстановление после устранения причины неисправности |
| Защита от короткого замыкания | Все выходы защищены от короткого замыкания |
| Тип защиты от короткого замыкания | Hiccup mode, автоматическое восстановление после устранения причины неисправности |
| Рекомендуемый предохранитель | Требуется |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход/выход | 1,5 кВ DC |
| Сопротивление изоляции вход/выход | 100 МОм / 500 В DC / 25 °C / 70 % RH |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура | -25 ~ +71 °C (с учётом дерейтинг-кривой) |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура и влажность хранения | -25 ~ +105 °C, 10% ~ 95% RH |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Надёжность
| Параметр | Значение |
| MTBF | 500 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
Габариты
| Параметр | Значение |
| Размеры | 50,8 × 25,4 × 11,2 мм |
| Размеры в дюймах | 2" × 1" × 0,44" |
| Масса | 31,2 г |
Монтаж и выводы
| Номер вывода | Назначение |
| 1 | +Vin |
| 2 | -Vin |
| 3 | +Vout |
| 4 | COM |
| 5 | -Vout |
Механические данные
| Параметр | Значение |
| Исполнение корпуса | Металлический экранированный корпус, шести сторон |
| Ориентация | Нижний вид с выводами по схеме корпуса |
Соответствие стандартам
| Область | Нормативное соответствие |
| ЭМС излучение | BS EN/EN55032 Class A, FCC part 15 Class A, EAC TP TC 020 |
| ЭМС устойчивость | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, уровень light industry, критерий A, EAC TP TC 020 |
| Безопасность | EAC TP TC 020/2011 approved |
Примечания
- Все параметры указаны при нормальном входном напряжении, номинальной нагрузке, температуре 25 °C и влажности 70 % RH.
- Пульсации и шум измеряются на полосе 20 МГц с использованием 12-дюймового витого провода, на выходе установлен конденсатор 0,1 мкФ и 47 мкФ.
- Линейная стабилизация измеряется от низкой линии к высокой линии при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 10 % до 100 % номинальной нагрузки.
- Перед включением преобразователя следует исключить режим перегрузки или короткого замыкания, если он длится более 30 секунд.
Упаковка
| Параметр | Значение |
| Упаковка | Стандартная трубка |
| Количество в трубке | 10 шт. |
| Масса трубки | 400 г |
| Количество в коробке | 400 шт. |
| Масса коробки | 16,8 кг |
| Размеры коробки | L600 × W230 × H220 мм |
