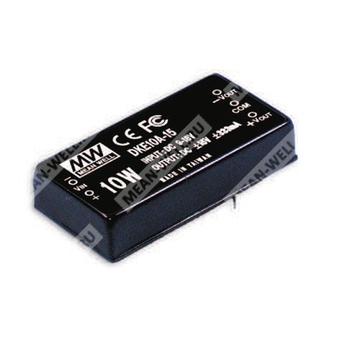

DKE10C-24 - компактный изолированный DC-DC преобразователь 10 Вт с широким входным диапазоном и двойным регулируемым выходом.
Назначение: преобразование постоянного напряжения в стабилизированные двуполярные выходы для промышленной электроники и систем питания с гальванической развязкой.
Расшифровка партномера
| Параметр | Расшифровка |
| Серия | DKE10 |
| Тип входного диапазона | C: 36 ~ 72 В постоянного тока |
| Выходное напряжение | 24 В |
Общее описание
DKE10C-24 представляет собой DC-DC преобразователь серии DKE10 с регулируемым двойным выходом, выходной мощностью 10 Вт и гальванической развязкой между входом и выходом. Компонент предназначен для применения в промышленной аппаратуре, где требуется стабилизированное питание с малым уровнем пульсаций, высоким КПД и защитой от перегрузки и короткого замыкания.
Особенности
- Широкий входной диапазон 2:1.
- Гальваническая развязка вход-выход 1500 В постоянного тока.
- Регулируемый двойной выход.
- Встроенный входной EMI-фильтр.
- Защита от короткого замыкания и перегрузки.
- Охлаждение за счёт свободной конвекции воздуха.
- Шестисторонний экранированный металлический корпус.
- Испытание на 100% прогонку при старении.
- Низкая стоимость при высокой надёжности.
Области применения
- Промышленные системы управления.
- Электронные устройства с требованием изолированного питания.
- Средства автоматизации.
- Встроенные и распределённые системы питания.
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 36 ~ 72 В постоянного тока |
| Номинальный диапазон для серии | C: 36 ~ 72 В постоянного тока |
| Входной ток при полной нагрузке | 270 мА |
| Входной ток без нагрузки | 8 мА |
| Фильтрация | Pi network, встроенный входной EMI-фильтр |
Выход
| Параметр | Значение |
| Выходное напряжение | ±24 В |
| Выходной ток | ±21 ~ ±210 мА |
| Номинальная выходная мощность | 10 Вт |
| Уставка выходного напряжения | ±2,0% |
| Точность выходного напряжения | ±2,0% |
| Пульсации и шум | 80 мВ пик-пик |
| Линиeйная стабилизация | ±0,3% |
| Стабилизация по нагрузке | ±0,5% |
| Частота преобразования | 250 кГц минимум |
Параметры защиты
| Параметр | Значение |
| Перегрузка по выходу | 160% ~ 250% от номинальной выходной мощности |
| Тип защиты от перегрузки | Автоматическое восстановление после устранения аварии, режим hiccup |
| Защита от короткого замыкания | Есть на всех выходах |
| Тип защиты от короткого замыкания | Автоматическое восстановление после устранения аварии, режим hiccup |
| Предохранитель | Рекомендуется |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -25 ~ +71 °C |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура и влажность хранения | -25 ~ +105 °C, 10% ~ 95% RH |
| Температурный коэффициент | ±0,03% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход/выход: 1,5 кВ постоянного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты ЭМС по излучению | Соответствие BS EN/EN55032 Class A, FCC part 15 Class A, EAC TP TC 020 |
| Стандарты ЭМС по помехоустойчивости | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, уровень light industry, критерий A, EAC TP TC 020 |
| Стандарты безопасности | EAC TP TC 020/2011 approved |
Надёжность
| Параметр | Значение |
| MTBF | 500 тыс. часов минимум, MIL-HDBK-217F (25 °C) |
Габариты и масса
| Параметр | Значение |
| Размеры | 50,8 × 25,4 × 11,2 мм |
| Размеры в дюймах | 2" × 1" × 0,44" |
| Масса | 31,2 г |
Назначение выводов
| Номер вывода | Назначение |
| 1 | +Vin |
| 2 | -Vin |
| 3 | +Vout |
| 4 | COM |
| 5 | -Vout |
Примечания
- Все параметры указаны при нормальном входном напряжении, номинальной нагрузке, температуре 25 °C и относительной влажности 70%.
- Пульсации и шум измеряются полосой 20 МГц с использованием витой пары длиной 12 дюймов, терминированной конденсатором 0,1 мкФ и 47 мкФ.
- Стабилизация по линии измеряется от минимальной до максимальной нагрузки.
- Стабилизация по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Не допускается работа преобразователя в режиме перегрузки или короткого замыкания более 30 секунд.
Упаковка
| Параметр | Значение |
| Тип упаковки | Стандартная упаковка в трубках |
| Количество в трубке | 10 шт. |
| Масса одной трубки | 400 г |
| Максимальное количество в коробке | 400 шт. |
| Масса коробки | 16,8 кг |
| Размер коробки | 600 × 230 × 220 мм |
