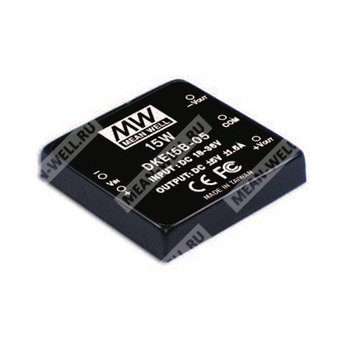

DKE15B-15 - изолированный DC-DC преобразователь 15 Вт с двойным выходом для промышленных систем питания.
DKE15B-15 — это регулируемый изолированный DC-DC преобразователь серии DKE15, предназначенный для преобразования входного постоянного напряжения в стабилизированное двухполярное выходное питание с суммарной мощностью 15 Вт.
Расшифровка партномера
| Позиция | Значение |
| DKE15 | Серия DC-DC преобразователей мощностью 15 Вт с двойным выходом |
| B | Диапазон входного напряжения 18–36 В DC |
| 15 | Номинальное выходное напряжение ±15 В |
Основные особенности
- Широкий диапазон входного напряжения 2:1.
- Опциональный диапазон входного напряжения 4:1.
- Изоляция вход/выход 1500 В DC.
- Опциональная изоляция вход/выход 3000 В DC.
- Встроенный EMI-фильтр.
- Защита от короткого замыкания и перегрузки.
- Охлаждение за счёт свободной конвекции воздуха.
- Шестисторонний металлический экран.
- Испытание burn-in на 100%.
- Низкая стоимость и высокая надёжность.
Назначение
Преобразователь предназначен для построения локальных источников питания в промышленной электронике, аппаратуре автоматизации, измерительных и телекоммуникационных системах, где требуется гальваническая развязка, стабилизация и наличие двухполярного выхода.
Выход
| Параметр | DKE15B-15 |
| Выходное напряжение | ±15 В |
| Диапазон регулировки напряжения | ±12% |
| Номинальный выходной ток | ±500 мА |
| Номинальная выходная мощность | 15 Вт |
| Пульсации и шум | 60 мВ пик-пик |
| Точность выходного напряжения | ±0,3% |
| Лининая стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Частота переключения | 150 кГц минимум |
Вход
| Параметр | DKE15B-15 |
| Диапазон входного напряжения | 18–36 В DC |
| КПД тип. | 82% |
| Входной ток при полной нагрузке | 800 мА |
| Входной ток без нагрузки | 20 мА |
| Входной фильтр | Pi-тип |
| Защита по входу | Предохранитель рекомендуется |
Защита
| Параметр | DKE15B-15 |
| Перегрузка по выходу | 160%–250% от номинальной выходной мощности |
| Тип защиты от перегрузки | Переход в режим hiccup, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Все выходы защищены |
| Тип защиты от короткого замыкания | Переход в режим hiccup, автоматическое восстановление после устранения неисправности |
Условия эксплуатации
| Параметр | DKE15B-15 |
| Рабочая температура | -25…+71 °C |
| Рабочая влажность | 20%…90% RH, без конденсации |
| Температура и влажность хранения | -25…+105 °C, 10%…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | DKE15B-15 |
| Испытательное напряжение изоляции вход/выход | 1,5 кВ DC |
| Сопротивление изоляции вход/выход | 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и безопасность
| Параметр | DKE15B-15 |
| Стандарты безопасности | EAC TP TC 020/2011 |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 Class A, FCC Part 15 Class A, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, уровень light industry, критерий A, EAC TP TC 020 |
Надёжность
| Параметр | DKE15B-15 |
| MTBF | 300 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
Механические параметры
| Параметр | DKE15B-15 |
| Габариты | 50,8 × 50,8 × 11,0 мм |
| Габариты в дюймах | 2" × 2" × 0,43" |
| Масса | 60 г |
Назначение выводов
| Номер вывода | Назначение |
| 1 | +Vin |
| 2 | -Vin |
| 3 | +Vout |
| 4 | COM |
| 5 | -Vout |
Примечания
- Все параметры указаны при номинальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25 °C, влажности 70% RH.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконечной с 0,1 мкФ и 47 мкФ конденсаторами.
- Линейная стабилизация измеряется от низкого до высокого входного напряжения при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Для предотвращения повреждения преобразователя при перегрузке или коротком замыкании более чем на 30 секунд необходимо принять меры по защите.
Упаковка
| Параметр | Значение |
| Стандартная упаковка | Трубка |
| Количество в трубке | 5 шт. |
| Количество в коробке | 200 шт. |
| Масса одной трубки | 360 г |
| Масса одной коробки | 15,2 кг |
| Размер коробки | L600 × W230 × H220 |
