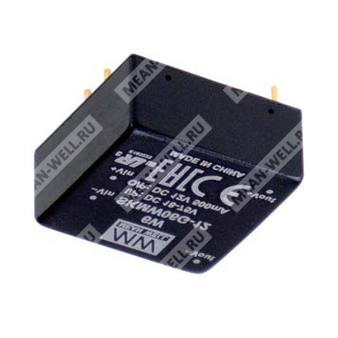

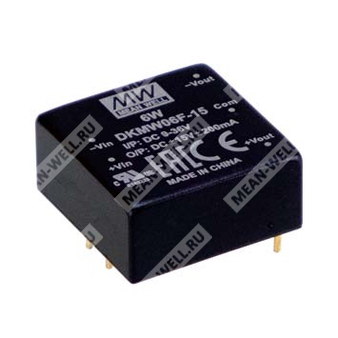

DKMW06F-05 — изолированный регулируемый DC/DC-преобразователь мощностью 6 Вт в корпусе DIP 1×1 для промышленной и телекоммуникационной аппаратуры.
Расшифровка партномера
| Позиция | Обозначение | Значение |
| Серия | DKMW06 | Регулируемый изолированный модульный DC/DC-преобразователь мощностью 6 Вт |
| Тип входа | F | Номинальный вход 24 В, диапазон 9–36 В постоянного тока |
| Выходное напряжение | 05 | Двуполярный выход ±5 В |
Назначение
Модуль DKMW06F-05 предназначен для преобразования постоянного напряжения 9–36 В в изолированное стабилизированное двуполярное выходное напряжение ±5 В с мощностью до 6 Вт.
Особенности
- Корпус DIP 1×1 дюйм с промышленным стандартным расположением выводов.
- Широкий диапазон входного напряжения 4:1.
- Рабочий температурный диапазон от -40 до +85 °C.
- Не требует минимальной нагрузки.
- Соответствие BS EN/EN55032: излучаемые помехи класса A без дополнительных компонентов.
- КПД до 81%.
- Защиты: короткое замыкание, перегрузка, перенапряжение, пониженное входное напряжение.
- Изоляция вход-выход 1,5 кВ постоянного тока.
- Функциональная совместимость с промышленными системами, телекоммуникационным оборудованием и распределённой архитектурой питания.
Применение
- Телекоммуникационные и дата-центровые системы.
- Беспроводные сети.
- Промышленная автоматика и системы управления.
- Измерительная аппаратура.
- Анализаторы.
- Детекторы.
- Коммутационные системы передачи данных.
Описание
Серия SKMW06 и DKMW06 представляет собой 6-ваттные изолированные и стабилизированные DC/DC-модули в корпусе DIP 1×1. Для серии характерны международный стандарт выводов, высокий КПД, расширенный температурный диапазон, изоляция вход-выход 1,5 кВ постоянного тока, соответствие требованиям по излучаемым помехам BS EN/EN55032 класса A без дополнительных компонентов, режим непрерывной защиты от короткого замыкания, защита от перегрузки, перенапряжения и пониженного входного напряжения. Исполнение DKMW06F-05 относится к двуполярным выходным моделям с номиналом ±5 В.
Расширенные параметры DKMW06F-05
| Параметр | Значение |
| Номинальная мощность | 6 Вт |
| Входной диапазон | 9–36 В постоянного тока |
| Входной ток без нагрузки | 7 мА |
| Входной ток при полной нагрузке | 309 мА |
| Выходное напряжение | ±5 В |
| Выходной ток | ±0–600 мА |
| КПД типовой | 81% |
| Ёмкость нагрузки | *470 мкФ на каждый выход |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 9–36 В постоянного тока |
| Пиковое входное перенапряжение, 100 мс максимум | 50 В постоянного тока |
| Фильтр | Pi-тип |
| Рекомендуемая защита по входу | Предохранитель; для моделей 24 В — плавкий замедленный 1,5 А |
| Пониженное входное напряжение, запуск | 6,5 В постоянного тока |
| Пониженное входное напряжение, отключение | 5,5 В постоянного тока |
Выход
| Параметр | Значение |
| Выходное напряжение | ±5 В |
| Диапазон выходного тока | ±0–600 мА |
| Точность выходного напряжения | ±0,2% |
| Регулировка по линии | ±0,2% |
| Регулировка по нагрузке | Основной выход: ±1%; дополнительный выход: ±1,5% |
| Пульсации и шум | 60 мВ п-п тип.; 85 мВ п-п макс. |
| Частота переключения | 300 кГц |
| Постоянные потери мощности | 0,12 Вт |
| Тип защиты от перенапряжения | Ограничение диодом |
Защита
| Параметр | Значение |
| Короткое замыкание | Непрерывная, с автоматическим восстановлением |
| Перегрузка | 110–190% от номинальной выходной мощности |
| Тип защиты от перегрузки | Автоматическое восстановление после устранения аварийного состояния |
| Перенапряжение | Ограничение диодом |
| Пониженное входное напряжение | Защита по порогам запуска и отключения |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход-выход: 1,5 кВ постоянного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Ёмкость изоляции | 1000 пФ |
ЭМС
| Параметр | Стандарт | Уровень / примечание |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) | Класс A без внешних компонентов |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) | Класс B с внешними компонентами |
| ЭСР | BS EN/EN61000-4-2 | Контакт 4 кВ |
| Радиочастотная восприимчивость | BS EN/EN61000-4-3 | 10 В/м |
| Электрические быстрые переходные процессы | BS EN/EN61000-4-4 | ±2 кВ |
| Импульсные помехи | BS EN/EN61000-4-5 | Линия-лини: ±2 кВ |
| Проводимые помехи | BS EN/EN61000-4-6 | 3 Вскз |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40…+85 °C |
| Температура корпуса | До +105 °C максимум |
| Влажность при эксплуатации | 5%…95% RH без конденсации |
| Охлаждение | Естественная конвекция воздуха |
| Температура и влажность хранения | -55…+125 °C, 10%…95% RH без конденсации |
| Температурный коэффициент | 0,03%/°C в диапазоне 0…71 °C |
| Вибрация | 10–500 Гц, 2G, по 10 мин/цикл, 60 мин по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса в течение 1–3 с, максимум 260 °C |
Надёжность
| Параметр | Значение |
| MTBF | 1000 тыс. ч по MIL-HDBK-217F (25 °C) |
Габаритные размеры
| Параметр | Значение |
| Длина × ширина × высота | 25,4 × 25,4 × 11,7 мм |
| Длина × ширина × высота в дюймах | 1 × 1 × 0,461 дюйма |
| Материал корпуса | Медь с чёрным покрытием, непроводящее основание |
| Размер вывода | 1 ± 0,1 мм |
| Допуск размеров | x.x ± 1 мм; x.xx ± 0,25 |
Подключение выводов
| Номер вывода | DKMW06 |
| 1 | +Vin |
| 2 | -Vin |
| 3 | +Vout |
| 4 | Common |
| 5 | -Vout |
Примечания
- Все параметры указаны при нормальном входном напряжении 24 В постоянного тока, нормальном выходе 48 В постоянного тока, номинальной нагрузке и температуре окружающей среды 25 °C, 70% RH, если не указано иное.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары и оконечной нагрузки 0,1 мкФ и 47 мкФ.
- Регулировка по линии измеряется от нижней до верхней границы диапазона при номинальной нагрузке.
- Регулировка по нагрузке измеряется от 5% до 100% номинальной нагрузки.
- Изделие необходимо переподтвердить на соответствие ЭМС после монтажа в конечное оборудование.
Упаковка
| Параметр | Значение |
| Масса одного изделия | 12,5 г |
| Количество в трубке | 19 шт. |
| Масса одной трубки | 300 г |
| Максимальное количество в коробке | 912 шт. / 48 трубок на коробку |
| Масса коробки | 15,8 кг |
| Размер коробки | L600 × W285 × H225 |
