DKMW06F-12
снят с производства

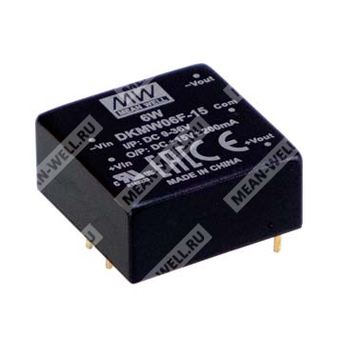

DKMW06F-12 — изолированный регулируемый DC-DC преобразователь 6 Вт в корпусе DIP 1x1 для промышленной электроники.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
| DKMW | Серия изолированных регулируемых модулей DC-DC SKMW06/DKMW06 |
| 06 | Номинальная мощность 6 Вт |
| F | Входной диапазон 9–36 В постоянного тока, тип 24 В |
| 12 | Выходное напряжение 12 В постоянного тока |
Назначение
DKMW06F-12 — изолированный модульный преобразователь постоянного тока с регулируемым выходом, предназначенный для построения локальных источников питания в промышленной автоматике, телекоммуникационном оборудовании, измерительной и другой электронной аппаратуре.
Особенности
- Корпус DIP 1"x1" со стандартным расположением выводов.
- Номинальная мощность 6 Вт.
- Широкий входной диапазон 4:1.
- Рабочий температурный диапазон от -40 до +85 °C.
- Не требуется минимальная нагрузка.
- Соответствие BS EN/EN55032 излучение класса A без дополнительных внешних компонентов.
- КПД до 85% для версии 12 В по таблице выбора модели.
- Защиты: короткое замыкание, перегрузка, перенапряжение, пониженное входное напряжение.
- Изоляция вход-выход 1,5 кВ постоянного тока.
- 3D-образная группировка выводов для монтажа в сквозные отверстия.
Области применения
- Телекоммуникационные и дата-центровые системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительная аппаратура.
- Анализаторы.
- Детекторы.
- Системы коммутации данных.
Описание
Серия DKMW06 представляет собой изолированные и стабилизированные модули DC-DC преобразования в корпусе DIP 1"x1". Модуль DKMW06F-12 рассчитан на вход 9–36 В постоянного тока и формирует одно выходное напряжение 12 В. Конструкция ориентирована на применение в системах с распределённой архитектурой питания, где требуется гальваническая развязка, компактные габариты и высокая плотность монтажа.
Расшифровка ключевых электрических параметров
| Параметр | Значение |
| Входное напряжение | 9–36 В постоянного тока |
| Номинальное входное исполнение | 24 В |
| Выходное напряжение | 12 В |
| Выходной ток | 0–500 мА |
| Ток холостого хода | 7 мА |
| Ток при полной нагрузке | 309 мА |
| КПД | 85% |
| Максимальная ёмкость нагрузки | 470 мкФ |
Параметры
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 9–36 В постоянного тока |
| Импульсное перенапряжение | 50 В постоянного тока, 100 мс максимум |
| Фильтр | Pi-тип |
| Рекомендуемая защита | Предохранитель |
| Рекомендуемый предохранитель для 24 В моделей | 1,5 А, замедленного действия |
| Порог включения УВЗ | 6,5 В постоянного тока |
| Порог выключения УВЗ | 5,5 В постоянного тока |
Выход
| Параметр | Значение |
| Выходное напряжение | 12 В постоянного тока |
| Номинальная мощность | 6 Вт |
| Точность выходного напряжения | ±1% |
| Пульсации и шум | 60 мВ п-п тип., 85 мВ п-п макс. |
| Нестабильность по линии | ±0,2% |
| Нестабильность по нагрузке | ±1% |
| Частота преобразования | 300 кГц |
| Максимальный выходной ток | 0–500 мА |
| Ток холостого хода | 7 мА |
| Ток при полной нагрузке | 309 мА |
| Защита от перегрузки | 110–190% от номинальной выходной мощности |
| Тип защиты от перегрузки | Автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | Ограничение на диоде |
| Защита от короткого замыкания | Непрерывная, с автоматическим восстановлением |
Изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 1,5 кВ постоянного тока |
| Сопротивление изоляции вход-выход | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Ёмкость изоляции | 1000 пФ |
ЭМС и устойчивость
| Параметр | Стандарт | Уровень / примечание |
| Проводимые помехи | BS EN/EN55032 (CISPR32) | Не нормируется |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) | Класс A без внешних компонентов, класс B с внешними компонентами |
| ЭСР | BS EN/EN61000-4-2 | Контакт ±4 кВ |
| Устойчивость к радиочастотному полю | BS EN/EN61000-4-3 | 10 В/м |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | ±2 кВ |
| Импульсные помехи | BS EN/EN61000-4-5 | Линия-линия ±2 кВ |
| Кондуктивная устойчивость | BS EN/EN61000-4-6 | 3 Вскз |
Эксплуатация и окружающая среда
| Параметр | Значение |
| Рабочая температура | -40…+85 °C |
| Температура корпуса | +105 °C максимум |
| Влажность при работе | 5–95% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура и влажность хранения | -55…+125 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | 0,03% / °C (0…71 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 1–3 с, максимум 260 °C |
Надёжность
| Параметр | Значение |
| MTBF | 1000 тыс. ч по MIL-HDBK-217F при 25 °C |
Размеры
| Параметр | Значение |
| Габариты | 25,4 × 25,4 × 11,7 мм |
| Габариты в дюймах | 1 × 1 × 0,461 дюйма |
| Материал корпуса | Чёрное покрытое медью исполнение с непроводящим основанием |
| Размер шага выводов | 2,5 мм; 5,08 мм; 10,16 мм; 20,32 мм; 25,4 мм |
Назначение выводов
| Номер вывода | DKMW06 (двухвыходной) |
| 1 | +Vin |
| 2 | -Vin |
| 3 | +Vout |
| 4 | Общий |
| 5 | -Vout |
Примечания
- Все параметры указаны при номинальном входе 24 В постоянного тока, 48 В постоянного тока, номинальной нагрузке и температуре 25 °C, если не оговорено иное.
- Пульсации и шум измеряются на полосе 20 МГц с использованием скрученной пары проводников и параллельно включённого конденсатора 0,1 мкФ и 47 мкФ.
- Нестабильность по линии измеряется от нижнего до верхнего предела входного напряжения при номинальной нагрузке.
- Нестабильность по нагрузке измеряется от 5% до 100% номинальной нагрузки.
- Финальное оборудование должно подтверждать соответствие требованиям ЭМС в составе системы.
Упаковка
| Параметр | Значение |
| Масса одного модуля | 12,5 г |
| Количество в одной трубке | 19 шт. |
| Масса одной трубки | 300 г |
| Максимальное количество в коробке | 912 шт. |
| Масса коробки | 15,8 кг |
| Размер коробки | 600 × 285 × 225 мм |
