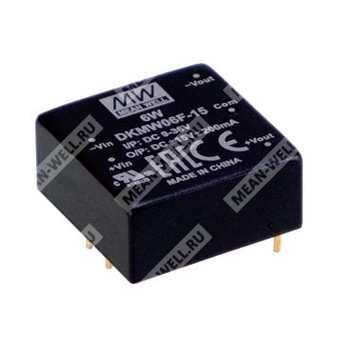

DKMW06F-15 - изолированный регулируемый преобразователь постоянного тока 6 Вт в корпусе DIP 1×1 с одним выходом 15 В.
DKMW06F-15 — это модульный изолированный DC-DC преобразователь серии SKMW06/DKMW06, предназначенный для преобразования входного постоянного напряжения в стабилизированное выходное напряжение 15 В при мощности 6 Вт. Компонент выполнен в компактном корпусе DIP 1×1, имеет промышленный диапазон рабочих температур, гальваническую развязку входа и выхода 1,5 кВDC и рассчитан на применение в телекоммуникационной, промышленной и измерительной аппаратуре.
Расшифровка партномера
| Элемент партномера |
Расшифровка |
| DKMW |
Серия изолированных регулируемых DC-DC преобразователей Mean Well |
| 06 |
Номинальная мощность 6 Вт |
| F |
Диапазон входного напряжения 9–36 ВDC, типовое исполнение для 24 В входа |
| 15 |
Номинальное выходное напряжение 15 В |
Назначение и особенности
- Изолированный модульный DC-DC преобразователь с регулированием выходного напряжения.
- Корпус стандарта DIP 1×1.
- Один выход.
- Широкий диапазон входного напряжения 9–36 ВDC.
- Выходное напряжение 15 В.
- Выходная мощность 6 Вт.
- Гальваническая развязка вход-выход 1,5 кВDC.
- Поддержка работы без минимальной нагрузки.
- Высокая эффективность преобразования до 85% для данного исполнения.
- Защиты: короткое замыкание, перегрузка, перенапряжение, пониженное входное напряжение.
- Предназначен для промышленной автоматизации, телекоммуникационного оборудования, измерительной и аналитической аппаратуры.
Применение
- Телекоммуникационные и дата-центровые системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительная аппаратура.
- Анализаторы.
- Детекторы.
- Коммутационные устройства передачи данных.
Описание
Серия SKMW06/DKMW06 представляет собой 6-ваттные изолированные и стабилизированные DC-DC модули с международной стандартной распиновкой. Для исполнения DKMW06F-15 предусмотрен один выход 15 В при входе 9–36 ВDC. Модуль характеризуется высокой удельной мощностью, компактными габаритами и пригодностью для построения распределённых систем питания. Конструкция рассчитана на свободную конвекцию воздуха и эксплуатацию в условиях промышленной среды.
Параметры входа
| Параметр |
Значение |
| Диапазон входного напряжения |
9–36 ВDC |
| Импульсное перенапряжение входа, максимум 100 мс |
50 ВDC |
| Входной фильтр |
Pi-тип |
| Рекомендуемая защита по входу |
Предохранитель; для 24-вольтовых моделей — 1,5 А, замедленного действия |
| Пониженное входное напряжение, запуск |
6,5 ВDC |
| Пониженное входное напряжение, отключение |
5,5 ВDC |
| Внутреннее рассеяние мощности |
0,12 Вт |
Параметры выхода
| Параметр |
Значение |
| Номинальное выходное напряжение |
15 В |
| Диапазон выходного тока |
0–400 мА |
| Номинальная мощность |
6 Вт |
| Точность выходного напряжения |
±1% |
| Пульсации и шум |
60 мВп-п (тип.), 85 мВп-п (макс.) |
| Регулирование по линии |
±0,2% |
| Регулирование по нагрузке |
±1% для одно-выходных модулей |
| Частота преобразования |
300 кГц |
| Защита от перегрузки |
110–190% от номинальной выходной мощности |
| Защита от перегрузки, тип |
Автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения |
Ограничение диодом |
| Защита от короткого замыкания |
Непрерывная, с автоматическим восстановлением |
Параметры изоляции и безопасности
| Параметр |
Значение |
| Испытательное напряжение изоляции вход-выход |
1,5 кВDC |
| Сопротивление изоляции вход-выход |
100 МОм / 500 ВDC / 25 °C / 70% RH |
| Ёмкость изоляции |
1000 пФ |
| Стандарты безопасности |
UL60950-1, EAC TP TC 004 |
Электромагнитная совместимость
| Параметр |
Значение |
| Проводимые помехи |
BS EN/EN55032 (CISPR32), не нормируется |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32), класс A без внешних компонентов; класс B с внешними компонентами |
| ЭСР |
Контактный разряд ±4 кВ |
| Устойчивость к радиочастотному полю |
10 В/м |
| Электрические быстрые переходные процессы |
±2 кВ |
| Импульсные перенапряжения |
Линия-линия ±2 кВ |
| Проводимая устойчивость |
3 Вскз |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-40…+85 °C |
| Температура корпуса |
До +105 °C |
| Рабочая влажность |
5–95% RH, без конденсации |
| Охлаждение |
Естественная конвекция воздуха |
| Температура хранения и влажность |
-55…+125 °C, 10–95% RH, без конденсации |
| Температурный коэффициент |
0,03%/°C (0…71 °C) |
| Вибрация |
10–500 Гц, 2G, по 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
| Температура пайки |
1,5 мм от корпуса, 1–3 с / 260 °C максимум |
Надёжность
| Параметр |
Значение |
| MTBF |
1000 тыс. ч по MIL-HDBK-217F (25 °C) |
Механические параметры
| Параметр |
Значение |
| Габариты |
25,4 × 25,4 × 11,7 мм |
| Габариты в дюймах |
1 × 1 × 0,461 дюйма |
| Материал корпуса |
Чёрный медный корпус с непроводящим основанием |
| Распиновка |
1 — +Vin; 2 — -Vin; 3 — +Vout; 4 — не используется; 5 — -Vout |
Примечания
- Все параметры указаны для номинального входа 24 ВDC и 48 ВDC, нагрузки 100% и температуры 25 °C, если не оговорено иное.
- Пульсации и шум измеряются на полосе 20 МГц с использованием закороченного на выводах витого терминатора 0,1 мкФ и 47 мкФ конденсаторов.
- Регулирование по линии измеряется от нижнего до верхнего предела диапазона входного напряжения при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 5% до 100% номинальной нагрузки.
- Конечное изделие должно быть повторно подтверждено на соответствие директиве EMC после интеграции.
- Для выполнения тестов EMC следует обращаться к методикам испытаний источников питания компонентов.
Размеры
Корпус модуля: 25,4 × 25,4 × 11,7 мм (1 × 1 × 0,461 дюйма).
Толеранс: x.x ±1 мм, x.xx ±0,25 мм.
Размер вывода: 1 ±0,1 мм.
Упаковка
| Параметр |
Значение |
| Масса одного изделия |
12,5 г |
| Количество в одной трубке |
19 шт. |
| Масса одной трубки |
300 г |
| Максимальное количество в коробке |
912 шт. / 48 трубок |
| Масса коробки |
15,8 кг |
| Размер коробки |
L600 × W285 × H225 |
