DKMW20F-12 - изолированный двухвыходный DC-DC преобразователь 20 Вт для промышленных систем с выходом ±12 В.

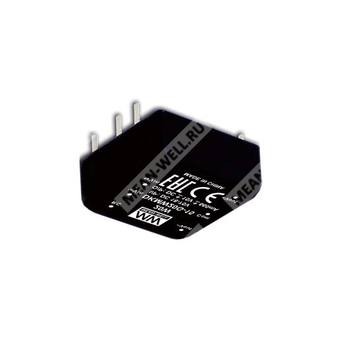

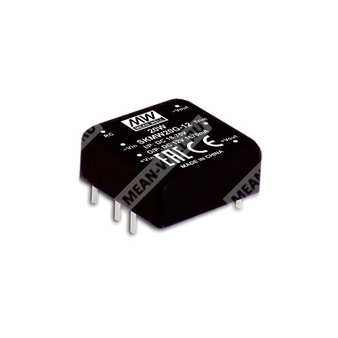

DKMW20F-12 — это модульный регулируемый DC-DC преобразователь мощностью 20 Вт в корпусе форм-фактора 1"x1", предназначенный для изолированного питания промышленной и телекоммуникационной аппаратуры с двухполярным выходом ±12 В.
Расшифровка партномера
| DKMW | Серия изолированных регулируемых DC-DC преобразователей Mean Well |
| 20 | Номинальная мощность 20 Вт |
| F | Диапазон входного напряжения 9…36 В постоянного тока |
| 12 | Двухвыходное исполнение с выходным напряжением ±12 В |
Назначение и особенности
Модуль DKMW20F-12 относится к серии SKMW20 / DKMW20 и выполнен в компактном корпусе DIP 1"x1" с промышленным стандартным расположением выводов. Изделие обеспечивает гальваническую развязку входа и выхода, широкий диапазон входного напряжения, высокий КПД и работу в широком диапазоне температур.
Особенности:
- Корпус DIP 1"x1" со стандартной распиновкой для промышленного применения.
- Изолированный DC-DC преобразователь мощностью 20 Вт.
- Широкий диапазон входного напряжения 9…36 В постоянного тока.
- Двухвыходное исполнение ±12 В.
- Высокий КПД до 87% для данной модификации.
- Работа без минимальной нагрузки не требуется.
- Защита от короткого замыкания, перегрузки, перенапряжения и пониженного входного напряжения.
- Удалённое включение/выключение и подстройка выходного напряжения.
- Изоляция вход-выход 1,5 кВ DC.
- Естественное воздушное охлаждение.
Области применения
- Телекоммуникационные и дата-центровые системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительная аппаратура.
- Анализаторы.
- Детекторные устройства.
- Коммутационное оборудование передачи данных.
Параметры модели DKMW20F-12
Вход
| Диапазон входного напряжения | 9…36 В постоянного тока |
| Входное напряжение при импульсной стойкости, максимум 100 мс | 50 В DC |
| Рекомендуемый предохранитель | 3 А, тип с выдержкой времени |
| УФЛО, напряжение запуска | 8,8 В DC |
| УФЛО, напряжение отключения | 8 В DC |
| Потребляемый ток без нагрузки | 10 мА |
| Потребляемый ток при полной нагрузке | 936 мА |
| Схема фильтрации | П-образный фильтр |
Выход
| Номинальное выходное напряжение | ±12 В |
| Выходной ток | ±0…830 мА |
| Выходная мощность | 20 Вт |
| Точность выходного напряжения | ±1,5% |
| Подстройка выходного напряжения | ±10% только для одновыходных моделей; для данной модели не применяется |
| Пульсации и шум | 100 мВ п-п |
| Нестабильность по линии | ±0,2% |
| Нестабильность по нагрузке | ±1% для двухвыходных моделей |
| Частота коммутации, тип. | 330 кГц |
| Внутренние потери мощности | 500 мВт |
| Защита от короткого замыкания | Непрерывная, с автоматическим восстановлением |
| Защита от перегрузки | 110…170% от номинальной выходной мощности |
| Защита от перенапряжения | Ограничение на диоде |
Изоляция и безопасность
| Испытательное напряжение изоляции вход-выход | 1,5 кВ DC |
| Сопротивление изоляции вход-выход | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ёмкость изоляции | 1500 пФ |
| Стандарты безопасности | EAC TP TC 020/2011 (EAC TP TC 004 только для 48Vin-типа) |
ЭМС
| Излучаемые помехи | BS EN/EN55032 (CISPR32), класс A |
| Кондуктивные помехи | BS EN/EN55032 (CISPR32) |
| Электростатический разряд | Уровень 2, 8 кВ воздух, 4 кВ контакт |
| Радиочастотное излучаемое поле | Уровень 2, 3 В/м |
| Быстрые переходные процессы | Уровень 1, 0,5 кВ |
| Импульсные помехи | Уровень 1, 0,5 кВ линия-линия |
| Кондуктивная восприимчивость | Уровень 2, 3 В (э.д.с.) |
| Магнитное поле промышленной частоты | Уровень 2, 3 А/м |
Эксплуатация и окружающая среда
| Рабочая температура | -40…+85 °C |
| Температура корпуса | +105 °C максимум |
| Рабочая влажность | 20…90% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура и влажность хранения | -55…+125 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | 0,03% / °C (0…60 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 1…5 с, максимум 260 °C |
Надёжность
| MTBF | Для модели 3,3/5 В: 910 тыс. ч; для прочих моделей: 1220 тыс. ч, MIL-HDBK-217F (25 °C) |
Конструктивные данные
| Габаритные размеры | 25,4 × 25,4 × 10,2 мм |
| Материал корпуса | Чёрное покрытое медное исполнение с непроводящим основанием |
Упаковка
| Масса одного изделия | 19 г |
| Упаковка | 12 шт. в трубке, 600 шт. в коробке |
| Масса одной трубки | 264 г |
| Масса одной коробки | 15,2 кг |
| Размер коробки | L390,9 × W284,8 × H175,7 мм |
Назначение выводов
| 1 | +Vin |
| 2 | -Vin |
| 3 | +Vout |
| 4 | Common |
| 5 | -Vout |
| 6 | R.C. |
Подстройка выходного напряжения
Для изменения выходного напряжения вверх или вниз необходимо подключить резистор подстройки между выводом Trim и -Vo для увеличения напряжения либо между Trim и +Vo для уменьшения напряжения. Диапазон подстройки составляет ±10%.
| Модель | Выходное напряжение, В | R1, кОм | R2, кОм | R3, кОм | Rt, кОм | Vr, В |
| DKMW20F-12 | ±12,0 | 6,8 | 2,4 | 2,32 | 22 | 2,5 |
Примечания
- Все параметры указаны при нормальной входной величине 24 В DC для F-типа и 48 В DC для G-типа, номинальной нагрузке и температуре окружающей среды 25 °C, влажности 70% RH.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, терминированной конденсатором 0,1 мкФ и 47 мкФ.
- Нестабильность по линии измеряется от низкого к высокому входному напряжению при номинальной нагрузке.
- Нестабильность по нагрузке измеряется от 0% до 100% номинальной нагрузки.
- Перед окончательной приемкой изделие должно быть повторно подтверждено соответствием требованиям ЭМС.
