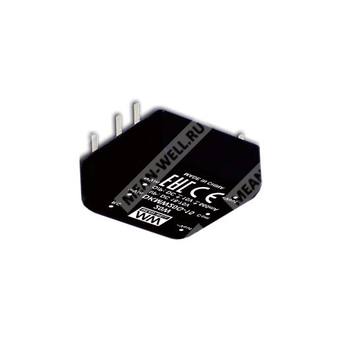

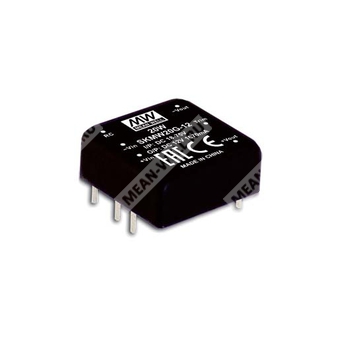

DKMW20G-12 - изолированный DC-DC преобразователь 20 Вт с двухполярным выходом ±12 В для промышленной и телекоммуникационной аппаратуры.
Расшифровка партномера
| Позиция в обозначении |
Расшифровка |
| DKMW |
Серия изолированных регулируемых модулей DC-DC с двухполярным выходом |
| 20 |
Номинальная мощность 20 Вт |
| G |
Широкий входной диапазон 18…75 В постоянного тока |
| 12 |
Выходное напряжение ±12 В постоянного тока |
Назначение
DKMW20G-12 предназначен для преобразования входного напряжения постоянного тока в стабилизированное двухполярное выходное напряжение ±12 В с гальванической изоляцией. Модуль относится к серии 20 Вт в корпусе форм-фактора 1"x1" и рассчитан на применение в промышленной автоматике, телекоммуникационных системах, измерительной аппаратуре и распределённых системах питания.
Особенности
- Корпус DIP 1"x1" со стандартной распиновкой.
- Изолированный регулируемый модуль DC-DC.
- Широкий входной диапазон: 18…75 В.
- Номинальная выходная мощность: 20 Вт.
- Двухполярный выход: ±12 В.
- Высокий КПД: 87% тип.
- Не требуется минимальная нагрузка.
- Дистанционное включение/выключение и внешняя подстройка выходного напряжения.
- Защита от короткого замыкания, перегрузки, перенапряжения и пониженного входного напряжения.
- Изоляция вход-выход 1,5 кВ DC.
- Естественное воздушное охлаждение.
Применение
- Телекоммуникационные и дата-центровые системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительные приборы.
- Анализаторы.
- Детекторы.
- Коммутационное оборудование передачи данных.
Описание
Серия SKMW20/DKMW20 представляет собой изолированные и стабилизированные модульные преобразователи постоянного тока в корпусе DIP 1"x1" с международным стандартным расположением выводов. Модуль DKMW20G-12 относится к двухвыходной линейке и формирует симметричные выходные напряжения ±12 В при входном диапазоне 18…75 В постоянного тока. Устройство рассчитано на работу в широком температурном диапазоне, обладает высокой эффективностью, низкими пульсациями и поддерживает функции дистанционного управления и подстройки выходного напряжения.
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
18…75 В постоянного тока |
| Импульсное входное напряжение, максимум 100 мс |
100 В DC |
| Входной фильтр |
П-образный |
| Рекомендуемая защита по входу |
Предохранитель 1,5 А с выдержкой времени |
| Напряжение включения УПН |
17 В DC |
| Напряжение отключения УПН |
16 В DC |
Выход
| Параметр |
Значение |
| Выходное напряжение |
±12 В DC |
| Номинальная выходная мощность |
20 Вт |
| Диапазон выходного тока |
±0…830 мА |
| Точность выходного напряжения |
±1,5% |
| Подстройка выходного напряжения |
±10% только для одновыходной версии; для данной модели применима схема внешней подстройки, указанная в документе для серии |
| Пульсации и шум |
100 мВ пик-пик |
| Регулирование по линии |
±0,2% |
| Регулирование по нагрузке |
±1% |
| Частота коммутации, тип. |
330 кГц |
| Перегрузка |
110…170% от номинальной выходной мощности |
| Защита от перенапряжения |
Ограничение диодом |
| Защита от короткого замыкания |
Непрерывная, с автоматическим восстановлением |
Функции управления
| Параметр |
Значение |
| Дистанционное управление |
Включение: R.C. относительно -Vin > 3,5…75 В DC или разомкнутая цепь; выключение: R.C. относительно -Vin < 1,2 В DC или короткое замыкание |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение изоляции вход-выход |
1,5 кВ DC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25 °C / 70% RH |
| Емкость изоляции, тип. |
1500 пФ |
Экологические и эксплуатационные параметры
| Параметр |
Значение |
| Рабочая температура |
-40…+85 °C, с учетом графика дерейтирования |
| Температура корпуса |
+105 °C максимум |
| Рабочая влажность |
20…90% RH, без конденсации |
| Охлаждение |
Естественная конвекция |
| Температура хранения и влажность |
-55…+125 °C, 10…95% RH, без конденсации |
| Температурный коэффициент |
0,03%/°C в диапазоне 0…60 °C |
| Вибрация |
10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Температура пайки |
1,5 мм от корпуса, 1…5 с, максимум 260 °C |
ЭМС и безопасность
| Параметр |
Значение |
| Стандарты безопасности |
EAC TP TC 020/2011, EAC TP TC 004 для типов 48 В |
| Эмиссия по проводимым помехам |
BS EN/EN55032 (CISPR32), класс A |
| Эмиссия по излучаемым помехам |
BS EN/EN55032 (CISPR32), класс A |
| Электростатический разряд |
Уровень 2, ±8 кВ воздух, ±4 кВ контакт |
| Радиочастотная восприимчивость |
Уровень 2, 3 В/м |
| Быстрые переходные процессы |
Уровень 1, 0,5 кВ |
| Импульсные перенапряжения |
Уровень 1, 0,5 кВ линия-линия |
| Проводимые помехи |
Уровень 2, 3 В (э.д.с.) |
| Магнитное поле |
Уровень 2, 3 А/м |
Надёжность
| Параметр |
Значение |
| MTBF |
Для моделей 3,3/5 В: 910 тыс. ч; для остальных моделей: 1220 тыс. ч по MIL-HDBK-217F (25 °C) |
Габаритные размеры
| Параметр |
Значение |
| Размеры корпуса |
25,4 × 25,4 × 10,2 мм |
| Размеры в дюймах |
1 × 1 × 0,4 дюйма |
| Материал корпуса |
Чёрное покрытое медью исполнение с непроводящим основанием |
Назначение выводов
| Номер вывода |
DKMW20 |
| 1 |
+Vin |
| 2 |
-Vin |
| 3 |
+Vout |
| 4 |
Common |
| 5 |
-Vout |
| 6 |
R.C. |
Параметры по дерейтированию
Для естественной конвекции допустимая нагрузка составляет 100% до 65 °C окружающей среды. Далее происходит линейное снижение допустимой нагрузки до 50% при 85 °C и до 0% при 105 °C.
Рекомендуемые значения внешней подстройки
| Модель |
Выходное напряжение |
R1 |
R2 |
R3 |
Rt |
Vr |
| SKMW20F-12 / DKMW20F-12 |
12,0 В |
6,8 кОм |
2,4 кОм |
2,32 кОм |
22 кОм |
2,5 В |
Упаковка
| Параметр |
Значение |
| Масса одного изделия |
19 г |
| Количество в трубке |
12 шт. |
| Количество в коробке |
600 шт. |
| Масса одной трубки |
264 г |
| Масса коробки |
15,2 кг |
| Размеры коробки |
390,9 × 284,8 × 175,7 мм |
Примечания
- Все параметры указаны при нормальном входном напряжении: 24 В DC для 24 В типов, 48 В DC для 48 В типов, номинальной нагрузке и температуре окружающей среды 25 °C, 70% RH.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12" и параллельного конденсатора 0,1 мкФ + 47 мкФ.
- Регулирование по линии измеряется от низкого входного напряжения к высокому при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 0 до 100% номинальной нагрузки.
- Перед вводом в эксплуатацию оборудование должно быть повторно подтверждено на соответствие EMC-директивам.
