DKMW30F-15 - изолированный DC-DC преобразователь 30 Вт с двухполярным выходом ±15 В для промышленной и телекоммуникационной аппаратуры.
Расшифровка партномера
| Обозначение | Расшифровка |
| DKMW | Серия изолированных и стабилизированных DC-DC преобразователей |
| 30 | Номинальная мощность 30 Вт |
| F | Диапазон входного напряжения 9–36 В постоянного тока |
| 15 | Выходное напряжение ±15 В постоянного тока |
Назначение и особенности
DKMW30F-15 — это модульный изолированный DC-DC преобразователь серии SKMW30 & DKMW30 в исполнении с двухполярным выходом. Компонент предназначен для преобразования входного постоянного напряжения в стабилизированное выходное напряжение ±15 В при номинальной мощности 30 Вт. Модуль рассчитан на применение в промышленной автоматике, телекоммуникационном оборудовании, распределённых системах питания, измерительной и аналитической аппаратуре.

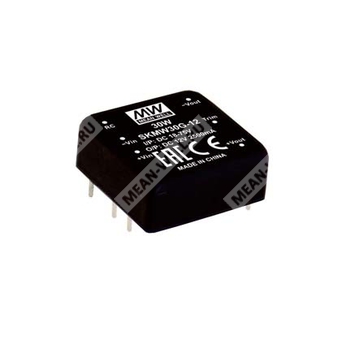

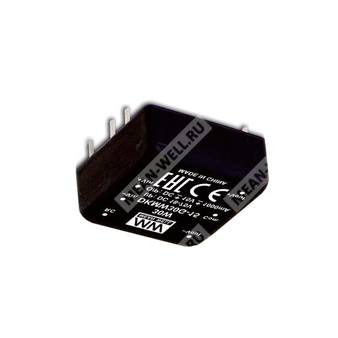

Конструктивно изделие выполнено в корпусе форм-фактора 1"×1" с разводкой выводов по промышленному стандарту DIP. Преобразователь обеспечивает гальваническую развязку входа и выхода, высокий КПД, работу без минимальной нагрузки, дистанционное управление включением/выключением и защиту от перегрузки, короткого замыкания, перенапряжения и перегрева.
Области применения
- телекоммуникационные и дата-комму системы;
- беспроводные сети;
- промышленные системы управления;
- измерительные приборы;
- анализаторы;
- детекторы;
- коммутационные узлы передачи данных;
- распределённая энергетика и встроенные источники питания.
Особенности
- DIP-корпус 1"×1" со стандартной распиновкой;
- широкий диапазон входного напряжения 4:1;
- рабочий температурный диапазон от -40 до +85 °C;
- не требуется минимальная нагрузка;
- соответствие BS EN/EN55032, класс A, без дополнительных внешних компонентов;
- КПД до 90%;
- защиты: короткое замыкание, перегрузка, перенапряжение, перегрев, входное пониженное напряжение;
- изоляция вход-выход 1,5 кВ постоянного тока;
- дистанционное управление включением/выключением;
- подстройка выходного напряжения в пределах ±10%;
- 3 года гарантийного срока по документу не включено.
Расшифровка параметров партномера
| Позиция в обозначении | Значение |
| DKMW | Серия: двухвыходной модульный DC-DC преобразователь |
| 30 | Номинальная мощность: 30 Вт |
| F | Вход: 9–36 В постоянного тока |
| 15 | Выход: ±15 В постоянного тока |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 9–36 В постоянного тока |
| Переходное перенапряжение входа, максимум | 50 В постоянного тока в течение 100 мс |
| Фильтр | Pi-типа |
| Защита по входу | Рекомендуется предохранитель: 6 А замедленного действия для 24 В моделей |
| Порог запуска при пониженном входном напряжении | 8,8 В постоянного тока |
| Порог отключения при пониженном входном напряжении | 8 В постоянного тока |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | ±15 В постоянного тока |
| Номинальная выходная мощность | 30 Вт |
| Номинальный выходной ток | ±0…1000 мА |
| Точность выходного напряжения | ±1,5% |
| Регулировка линии | ±0,2% |
| Регулировка нагрузки | ±1% |
| Пульсации и шум | 100 мВ пик-пик |
| Частота преобразования, тип. | 330 кГц |
| Подстройка выходного напряжения | ±10% только для одно выходной модели; для данной двухвыходной модели параметр не применяется |
| Ёмкость нагрузки, максимум | *1000 мкФ на каждый выход |
Защита
| Параметр | Значение |
| Короткое замыкание | Непрерывный режим, автоматическое восстановление |
| Перегрузка | 110–170% от номинальной выходной мощности |
| Перенапряжение | Ограничение диодом |
| Перегрев | Выходное напряжение отключается, восстановление после снижения температуры |
| Входное пониженное напряжение | Автоматический запуск и отключение по порогам |
Функции
| Параметр | Значение |
| Дистанционное управление | Включение: R.C. относительно -Vin > 3,5–75 В постоянного тока или разомкнутая цепь; выключение: R.C. относительно -Vin < 1,2 В постоянного тока или короткое замыкание |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Изоляционная ёмкость, тип. | 1500 пФ |
| Испытательное напряжение изоляции вход-выход | 1,5 кВ постоянного тока |
| Стандарты помехоэмиссии | BS EN/EN55032 (CISPR32) |
| Излучаемые помехи | Класс A |
| Устойчивость к электростатическому разряду | Уровень 2, 8 кВ воздух, 4 кВ контакт |
| Устойчивость к радиочастотному электромагнитному полю | Уровень 2, 3 В/м |
| Устойчивость к быстрым переходным процессам | Уровень 1, 0,5 кВ |
| Устойчивость к импульсным перенапряжениям | Уровень 1, 0,5 кВ линия-линия |
| Устойчивость к проводимым помехам | Уровень 2, 3 В (э.д.с.) |
| Устойчивость к магнитному полю | Уровень 2, 3 А/м |
| Стандарт безопасности | EAC TP TC 020/2011 (EAC TP TC 004 для 48 В входа только) |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+85 °C |
| Температура корпуса | +105 °C максимум |
| Рабочая влажность | 20–90% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура и влажность хранения | -55…+125 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | 0,03% / °C в диапазоне 0…60 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, по 60 мин. по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 1–3 с, максимум 260 °C |
Надёжность
| Параметр | Значение |
| MTBF | 1170 тыс. ч по MIL-HDBK-217F при 25 °C |
Размеры
| Параметр | Значение |
| Габариты | 25,4 × 25,4 × 10,2 мм |
| Габариты в дюймах | 1 × 1 × 0,4 дюйма |
| Материал корпуса | Чёрное покрытое медью исполнение с непроводящим основанием |
Распиновка
| Номер вывода | Назначение для DKMW30 |
| 1 | +Vin |
| 2 | -Vin |
| 3 | +Vout |
| 4 | Common |
| 5 | -Vout |
| 6 | R.C. |
Упаковка
| Параметр | Значение |
| Масса одного изделия | 19,2 г |
| Количество в тубе | 12 шт. |
| Масса тубы | 266,4 г |
| Максимальное количество в коробке | 600 шт. |
| Масса коробки | 15,32 кг |
| Размер коробки | L390,9 × W284,8 × H175,7 мм |
Примечания
1. Все параметры указаны при нормальном входном напряжении (24 В постоянного тока для моделей F; 48 В постоянного тока для моделей G), номинальной нагрузке и температуре окружающей среды 25 °C, влажности 70% RH.
2. Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары, оконечной нагрузкой служат конденсаторы 0,1 мкФ и 47 мкФ.
3. Регулировка линии измеряется от низкого к высокому уровню входного напряжения при номинальной нагрузке.
4. Регулировка нагрузки измеряется от 10% до 100% номинальной нагрузки.
5. Конечное оборудование должно подтверждать соответствие требованиям EMC. Для методики испытаний следует обращаться к сервисной документации Mean Well.
