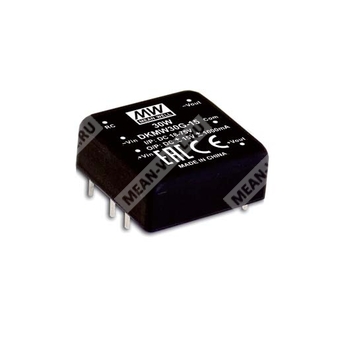

DKMW30G-12 - изолированный DC-DC преобразователь 30 Вт с двухполярным выходом ±12 В и широким входным диапазоном 18–75 В.
Компонент DKMW30G-12 представляет собой модульный изолированный стабилизированный преобразователь постоянного тока в постоянный ток мощностью 30 Вт в корпусе форм-фактора 1"x1". Изделие выполнено в промышленном исполнении, рассчитано на работу от источников с входным напряжением 18–75 В и формирует двухполярное выходное напряжение ±12 В. Модуль предназначен для применения в телекоммуникационном, промышленном и контрольно-измерительном оборудовании, а также в распределённых системах питания.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| DK | Двухполярный выход |
| MW30 | Серия мощностью 30 Вт |
| G | Входное напряжение 18–75 В |
| 12 | Номинальное выходное напряжение ±12 В |
Назначение и особенности
- Изолированный стабилизированный DC-DC модуль в корпусе DIP 1"x1".
- Номинальная выходная мощность: 30 Вт.
- Входной диапазон для исполнения G: 18–75 В постоянного тока.
- Двухполярный выход: ±12 В.
- Высокий КПД типово 88%.
- Работа без минимальной нагрузки.
- Изоляция вход-выход 1,5 кВ постоянного тока.
- Удалённое включение/выключение и подстройка выходного напряжения.
- Защита от короткого замыкания, перегрузки, перенапряжения, перегрева и пониженного входного напряжения.
Области применения
- Телекоммуникационные системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительная аппаратура.
- Анализаторы.
- Детекторы.
- Системы коммутации данных.
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 18–75 В постоянного тока |
| Импульсное перенапряжение по входу, максимум 100 мс | 100 В постоянного тока |
| Фильтр | Π-образный |
| Защита по входу | Рекомендуется предохранитель 3 А, медленного действия |
| Ток холостого хода | 8 мА |
| Ток при полной нагрузке | 710 мА |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | ±12 В |
| Номинальная выходная мощность | 30 Вт |
| Выходной ток | ±0…±1250 мА |
| Точность выходного напряжения | ±1,5% |
| Подстройка выходного напряжения | ±10% только для однотактных моделей; для данного двухполярного исполнения параметр подстройки в таблице модели не нормирован |
| Пульсации и шум | 100 мВ пик-пик |
| Регулирование по линии | ±0,2% |
| Регулирование по нагрузке | ±1% |
| Частота преобразования | 330 кГц |
| Защита от короткого замыкания | Непрерывная, с автоматическим восстановлением |
| Защита от перегрузки | 110–170% от номинальной выходной мощности |
| Защита от перенапряжения | Ограничение диодом |
| Защита от перегрева | Выходное напряжение отключается, восстановление после снижения температуры |
Параметры изоляции и электромагнитной совместимости
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 1,5 кВ постоянного тока |
| Сопротивление изоляции вход-выход | 100 МОм / 500 В постоянного тока / 25 °C / 70% относительной влажности |
| Ёмкость изоляции | 1500 пФ |
| Эмиссия по кондукции | BS EN/EN55032 (CISPR32) |
| Эмиссия по излучению | Класс A |
| Помехоустойчивость к ЭСР | Уровень 2, ±8 кВ воздушный разряд, ±4 кВ контактный разряд |
| Помехоустойчивость к радиочастотному полю | Уровень 2, 3 В/м |
| Помехоустойчивость к быстротекущим импульсным помехам | Уровень 1, 0,5 кВ |
| Помехоустойчивость к импульсным перенапряжениям | Уровень 1, 0,5 кВ линия-линия |
| Помехоустойчивость к наведённым помехам | Уровень 2, 3 В (э.д.с.) |
| Помехоустойчивость к магнитному полю | Уровень 2, 3 А/м |
Функции управления
| Параметр | Значение |
| Удалённое включение | R.C. относительно -Vin: более 3,5–75 В постоянного тока или разомкнутая цепь |
| Удалённое выключение | R.C. относительно -Vin: менее 1,2 В постоянного тока или короткое замыкание |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40…+85 °C с учётом дерейтинг-кривой |
| Температура корпуса | +105 °C максимум |
| Рабочая влажность | 20–90% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура и влажность хранения | -55…+125 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | 0,03%/°C в диапазоне 0…60 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 1–3 с, максимум 260 °C |
Надёжность
| Параметр | Значение |
| MTBF | Для моделей 3,3/5 В: 860 тыс. ч; для остальных моделей, включая DKMW30G-12: 1170 тыс. ч по MIL-HDBK-217F при 25 °C |
Габариты
| Параметр | Значение |
| Размеры (Д × Ш × В) | 25,4 × 25,4 × 10,2 мм |
| Размеры в дюймах | 1 × 1 × 0,4 |
| Материал корпуса | Чёрное покрытое медное исполнение с непроводящим основанием |
Назначение выводов
| Номер вывода | Назначение |
| 1 | +Vin |
| 2 | -Vin |
| 3 | +Vout |
| 4 | Общий |
| 5 | -Vout |
| 6 | R.C. |
Примечания
1. Все параметры указаны при нормальном входном напряжении: для 24 В моделей — 24 В постоянного тока, для 48 В моделей — 48 В постоянного тока, при номинальной нагрузке, температуре окружающей среды 25 °C и относительной влажности 70%.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары 12" и оконечного конденсатора 0,1 мкФ и 47 мкФ.
3. Регулирование по линии измеряется от низкого уровня входного напряжения к высокому при номинальной нагрузке.
4. Регулирование по нагрузке измеряется от 0 до 100% номинальной нагрузки.
5. Оконечное оборудование должно быть повторно подтверждено на соответствие требованиям ЭМС. Для методики выполнения испытаний следует использовать испытания ЭМС компонентов источников питания.
Упаковка
| Параметр | Значение |
| Масса | 19,2 г |
| Упаковка | 12 шт. в одной трубке, 600 шт. в коробке, 50 трубок в коробке |
| Масса одной трубки | 266,4 г |
| Масса одной коробки | 15,32 кг |
| Размер коробки | 390,9 × 284,8 × 175,7 мм |
