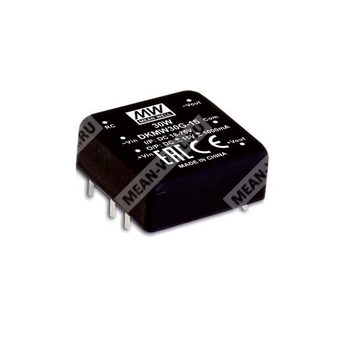

DKMW30G-15 - изолированный двухполярный DC-DC преобразователь 30 Вт для промышленной и телекоммуникационной аппаратуры.
Расшифровка партномера
| Обозначение | Расшифровка |
| DKMW30G-15 | Серия DKMW30, двухполярный выход, входная группа G (18–75 В), номинальное выходное напряжение ±15 В |
| D | Двухполярный выход |
| KMW30 | Серия преобразователей мощностью 30 Вт |
| G | Группа входного напряжения 18–75 В |
| 15 | Номинальное выходное напряжение ±15 В |
Назначение и особенности
Серия SKMW30 и DKMW30 представляет собой изолированные и стабилизированные модульные DC-DC преобразователи в корпусе DIP 1″×1″. Модель DKMW30G-15 относится к двухвыходным исполнителям с симметричным выходным напряжением ±15 В и предназначена для применения в промышленной автоматике, телекоммуникационных системах, распределённой энергетике, измерительной аппаратуре и другом электронном оборудовании.
Изделие поддерживает широкий диапазон входного напряжения, имеет высокий КПД, встроенные виды защиты, дистанционное включение/выключение и возможность подстройки выходного напряжения в пределах ±10% для одновыходных моделей; для двухвыходной модели применяются параметры, указанные в документации серии. Корпус малогабаритный, с промышленным расположением выводов на стандартной шаговой сетке.
Области применения
- телекоммуникационные и дата-коммуникационные системы;
- беспроводные сети;
- промышленная автоматика и системы управления;
- контрольно-измерительная аппаратура;
- анализаторы и детекторы;
- коммутационное оборудование;
- распределённые системы электропитания.
Основные особенности
- DIP-корпус 1″×1″ со стандартным расположением выводов;
- широкий диапазон входного напряжения 18–75 В для исполнения G;
- выход ±15 В;
- выходная мощность 30 Вт;
- КПД до 89% для модели DKMW30G-15;
- изоляция вход–выход 1,5 кВ DC;
- работа без минимальной нагрузки;
- естественное воздушное охлаждение;
- дистанционное управление включением/выключением;
- защиты: короткое замыкание, перегрузка, перенапряжение, перегрев, пониженное входное напряжение;
- соответствие требованиям по ЭМС и устойчивости к помехам;
- монтаж в промышленной аппаратуре и системах с ограниченным монтажным пространством.
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 18–75 В постоянного тока |
| Импульсное входное напряжение, максимум 100 мс | 100 В DC |
| Рекомендуемый предохранитель | 3 А, с выдержкой времени |
| Фильтр | Π-тип |
| Порог включения при пониженном входном напряжении | 17 В DC |
| Порог отключения при пониженном входном напряжении | 16 В DC |
| Потребляемый ток без нагрузки | 8 мА |
| Потребляемый ток при полной нагрузке | 702 мА |
Параметры выхода
| Параметр | Значение |
| Номинальное выходное напряжение | ±15 В |
| Выходной ток | ±0…±1000 мА |
| Номинальная выходная мощность | 30 Вт |
| Точность выходного напряжения | ±1,5% |
| Подстройка выходного напряжения | В серии указано ±10% для одновыходной модели; для двухвыходной модели режим подстройки определяется схемой изделия |
| Пульсации и шум | 100 мВ п-п |
| Нестабильность по линии | ±0,2% |
| Нестабильность по нагрузке | ±1% для двухвыходных моделей |
| Частота переключения | 330 кГц |
| Пуск без минимальной нагрузки | Да |
Защиты
| Функция защиты | Реализация |
| Короткое замыкание | Непрерывный режим, автоматическое восстановление |
| Перегрузка | 110–170% от номинальной выходной мощности |
| Перенапряжение | Ограничение диодом |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
| Пониженное входное напряжение | Контроль старта и отключения по порогу UVLO |
Функциональные параметры
| Параметр | Значение |
| Дистанционное управление | Включение: R.C. относительно -Vin > 3,5–75 В DC или разомкнутая цепь; выключение: R.C. относительно -Vin < 1,2 В DC или короткое замыкание |
| Охлаждение | Естественная конвекция |
| Выходная подстройка | Предусмотрена для серии, в соответствии с приложенной схемой |
Параметры по окружающей среде и надёжности
| Параметр | Значение |
| Рабочая температура | –40…+85 °C |
| Температура корпуса | +105 °C максимум |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения и влажность | –55…+125 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | 0,03%/°C в диапазоне 0…60 °C |
| Вибрация | 10–500 Гц, 2G, по 10 мин/цикл, суммарно 60 мин по осям X, Y, Z |
| Средняя наработка на отказ | Для моделей 3,3/5 В — 860 тыс. ч; для остальных моделей — 1170 тыс. ч по MIL-HDBK-217F при 25 °C |
Изоляция и безопасность
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход–выход: 1,5 кВ DC |
| Сопротивление изоляции | Вход–выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Изоляционная ёмкость | 1500 пФ |
| Стандарты безопасности | EAC TP TC 020/2011, EAC TP TC 004 для 48Vin-исполнений |
ЭМС
| Параметр | Значение |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), класс A |
| Проводимые помехи | BS EN/EN55032 (CISPR32) |
| Устойчивость к электростатическому разряду | Уровень 2, ±8 кВ воздух, ±4 кВ контакт |
| Устойчивость к радиочастотному полю | Уровень 2, 3 В/м |
| Быстрые переходные процессы | Уровень 1, 0,5 кВ |
| Импульсные перенапряжения | Уровень 1, 0,5 кВ линия-линия |
| Проводимая устойчивость | Уровень 2, 3 В (э.д.с.) |
| Магнитное поле | Уровень 2, 3 А/м |
Конструктивные данные
| Параметр | Значение |
| Габариты | 25,4 × 25,4 × 10,2 мм |
| Габариты в дюймах | 1 × 1 × 0,4 |
| Материал корпуса | Чёрный медный корпус с непроводящим основанием |
| Масса | 19,2 г |
| Монтаж | Выводной модульный корпус DIP |
Расположение выводов
| Номер вывода | Назначение для DKMW30 |
| 1 | +Vin |
| 2 | -Vin |
| 3 | +Vout |
| 4 | Common |
| 5 | -Vout |
| 6 | R.C. |
Упаковка
| Параметр | Значение |
| Тип упаковки | Стандартная трубная упаковка |
| Количество в одной трубке | 12 шт. |
| Масса одной трубки | 266,4 г |
| Максимальное количество в коробке | 600 шт. |
| Масса коробки | 15,32 кг |
| Размеры коробки | L390,9 × W284,8 × H175,7 мм |
Примечания
1. Все параметры указаны при нормальном входном напряжении: 24 В DC для исполнений F, 48 В DC для исполнений G, номинальной нагрузке и температуре окружающей среды 25 °C при влажности 70% RH.
2. Пульсации и шум измеряются при полосе 20 МГц на витой паре длиной 12 дюймов с подключёнными конденсаторами 0,1 мкФ и 47 мкФ.
3. Нестабильность по линии измеряется от минимального до максимального входного напряжения при номинальной нагрузке.
4. Нестабильность по нагрузке измеряется от 10% до 100% номинальной нагрузки.
5. Финальное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
