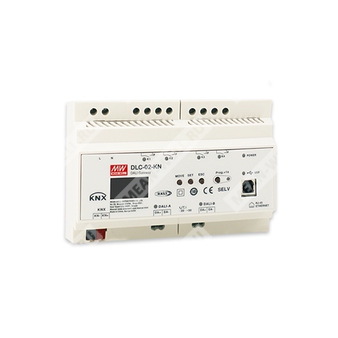

DLC-02-KN - шлюз KNX/DALI-2 для связи системы KNX с двумя независимыми шинами DALI и управления светотехническим оборудованием.
Расшифровка партномера
| DLC | Наименование серии |
| 02 | Количество выходных каналов: 2 |
| KN | Шлюз KNX в DALI |
Назначение
DLC-02-KN представляет собой шлюз KNX в DALI, предназначенный для подключения цифровой системы освещения DALI к инсталляции KNX. Устройство обеспечивает интеграцию локальных средств управления освещением на базе DALI в вышестоящую систему диспетчеризации и автоматизации здания KNX.
Шлюз преобразует команды включения, выключения и диммирования, поступающие из системы KNX, в телеграммы DALI, а также передает в KNX информацию о состоянии, получаемую по шине DALI. Модель DLC-02-KN поддерживает до 128 участников DALI через две независимые линии DALI. Источник питания шины DALI встроен в устройство, поэтому внешний блок питания DALI не требуется.
Дополнительно устройство оснащено четырьмя встроенными релейными выходами, что расширяет возможности коммутации в бытовых и иных применениях с недиммируемой нагрузкой. Реализованы функции последовательностей и таймеров, позволяющие формировать сценарии изменения яркости и цветовых переходов, а также выполнять события по расписанию.
За счет встроенного элемента питания время сохраняется даже при пропадании сетевого питания. Внутренние часы могут синхронизироваться в реальном времени, что позволяет использовать таймерные функции для планирования регулярных действий. Также предусмотрена функция отключения в режиме ожидания: при выключенном состоянии всех устройств DALI шлюз может передавать команду исполнительному устройству KNX на отключение питания ЭПРА или драйверов DALI для снижения потребления энергии.
Особенности
- Шлюз KNX в DALI-2.
- 2 независимых канала шины DALI со встроенным источником питания DALI.
- Ток питания шины DALI до 250 мА на каждый канал.
- Подключение до 2 × 64 ЭПРА или драйверов DALI.
- До 16 сцен и 16 групповых настроек на каждый канал.
- OLED-дисплей, светодиодные индикаторы и кнопки для локального управления.
- 4 встроенных реле 250 В / 5 А.
- Конфигурирование и ввод в эксплуатацию через ETS с использованием базы данных и DCA.
- Поддержка программирования через ETS5 и ETS6.
- До 16 последовательностей, по 32 шага в каждой последовательности.
- До 16 таймеров, по 6 операций на каждый таймер.
- Поддержка устройств DALI-2 типов DT1, DT5, DT6, DT7, DT8.
Области применения
- Офисное освещение.
- Освещение умного дома.
- Освещение частных вилл и объектов повышенной комфортности.
- Внутреннее светодиодное освещение.
- Системы управления освещением с ориентацией на человека.
- Управление освещением RGBW.
- Системы автоматизации зданий.
Выходные параметры
| Модель | DLC-02-KN |
| Питание шины | Встроенный источник питания шины DALI; диапазон напряжения: 2 × 16 В |
| Гарантированный ток питания | 2 × 240 мА |
| Максимальный ток питания | 2 × 250 мА |
| Номинальная мощность | 7,68 Вт |
| Время установки, время нарастания | 250 мс, 50 мс при 115/230 В AC |
| Релейные выходы | 10 А / 125 В AC, 5 А / 250 В AC |
Входные параметры
| Диапазон входного напряжения | 100...305 В AC, 140...430 В DC, класс II |
| Диапазон частоты | 47...63 Гц |
| Потребляемый ток, тип. | 0,5 А / 115 В AC; 0,25 А / 230 В AC |
| Пусковой ток, тип. | Холодный старт 45 А / 230 В AC |
Защита
| Защита от короткого замыкания | Отключение с задержкой 0,7 с; период перезапуска 5 с; время повторной попытки 0,7 с |
Функциональные параметры
| USB-интерфейс | 1 ведомый USB-разъем типа B |
| Дисплей | OLED-дисплей для удобства эксплуатации |
| Индикация | 2 светодиодных индикатора напряжения шины; 4 светодиодных индикатора реле; 1 светодиодный индикатор питания |
| Локальные настройки | 3 кнопки на передней панели: MOVE, SET, ESC для настройки и просмотра параметров |
| Интерфейс KNX | DALI Gateway, тип KNX |
Параметры окружающей среды
| Рабочая температура | -25...+45 °C |
| Рабочая влажность | 5...93 % относительной влажности, без конденсации; соответствует климатическим требованиям EN50090-2-2 |
| Температура и влажность хранения | -25...+70 °C, 10...95 % относительной влажности, без конденсации |
| Вибрация | 5...150 Гц, 2G, 12 мин./цикл, по осям X, Y, Z согласно EN50090-2-2 |
Безопасность и ЭМС
| Стандарты безопасности | Соответствие BS EN/EN63044-1, BS EN/EN63044-3 |
| Стандарты DALI | Соответствие BS EN/EN62368-101, BS EN/EN62386-103 |
| Эмиссия ЭМС | Соответствие BS EN/EN63044-5-2, BS EN/EN63044-5-3, BS EN/EN50491-5-2/3 |
| Устойчивость к ЭМС | Соответствие BS EN/EN63044-5-2, BS EN/EN63044-5-3, BS EN/EN50491-5-2/3 |
Конструктивные и эксплуатационные данные
| Материал корпуса | ABS-V0 |
| Габаритные размеры | 144 × 90 × 58,3 мм |
| Монтаж | На DIN рейку 35 мм, ширина 8 модулей |
| Масса упаковочной единицы | 0,43 кг |
| Упаковка | 30 шт.; 13,9 кг; 1,30 куб. фута |
| MTBF | 562,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 167,2 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Поддерживаемые типы устройств DALI-2
| Часть стандарта | Тип пускорегулирующей аппаратуры | Номер типа устройства |
| 202 | Автономная аварийная пускорегулирующая аппаратура | Тип устройства 1, DT1 |
| 206 | Преобразование в напряжение постоянного тока 1-10 В, 0-10 В | Тип устройства 5, DT5 |
| 207 | Пускорегулирующая аппаратура для светодиодных ламп | Тип устройства 6, DT6 |
| 208 | Коммутирующая пускорегулирующая аппаратура, релейный тип | Тип устройства 7, DT7 |
| 209 | Аппаратура управления цветом, регулируемая цветовая температура Tc, RGBW, координаты xy | Тип устройства 8, DT8 |
Функции последовательностей и таймеров
| Количество последовательностей | До 16 |
| Количество шагов в последовательности | До 32 |
| Назначение последовательностей | Формирование ряда значений яркости и цветовых градиентов |
| Количество циклов | Ограниченные циклы 1...255 или неограниченное число циклов |
| Количество таймеров | До 16 |
| Количество операций на таймер | До 6 |
| Назначение таймеров | Планирование регулярных событий и действий по расписанию |
Настройка и ввод в эксплуатацию
Устройство поддерживает ввод в эксплуатацию через ETS с использованием базы данных и DCA, предоставляемых MEAN WELL. Допускается также локальная настройка с передней панели устройства. Для программирования применяется программное обеспечение ETS5 или ETS6.
Функция отключения в режиме ожидания
При переходе всех устройств DALI в состояние OFF шлюз DLC-02-KN может передать команду исполнительному устройству KNX, например KAA-8R-S, на отключение входного питания AC пускорегулирующей аппаратуры DALI. Такой режим предназначен для снижения потерь в режиме ожидания.
Монтажные данные
| Рекомендуемая отвертка | Шлицевая отвертка 2,5 × 0,4...3,5 × 0,6 |
| Проводники | 1...2,5 мм² однопроволочные или 1...2,5 мм² гибкие многопроволочные |
| Момент затяжки | 0,8 Н·м |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC и температуре окружающей среды 25 °C.
- Максимально допустимое количество драйверов DALI составляет 64 на канал.
- Эксплуатация устройства допускается на высоте не более 2000 м, что соответствует примерно 6500 футам.
