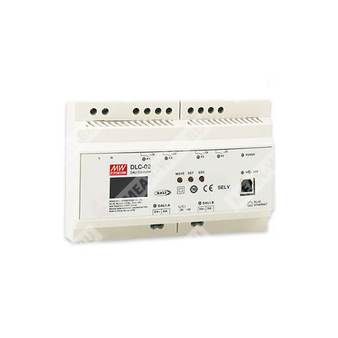

DLC-02 - цифровой контроллер освещения DALI-2 для построения и управления двухканальной системой DALI с локальной и сетевой конфигурацией.
Назначение
DLC-02 — многофункциональный контроллер DALI-2 класса multi-master, предназначенный для организации системы управления освещением на базе двух независимых шин DALI. Устройство выполняет функции питания шины DALI, конфигурирования и адресации устройств, обработки команд от входных устройств DALI-2, управления пускорегулирующей аппаратурой и обмена данными по Modbus TCP/IP.
Контроллер ориентирован на применение в системах офисного, жилого, гостиничного и архитектурного освещения, а также в задачах автоматизации зданий. В состав устройства входят встроенный OLED-дисплей, органы локального управления, интерфейс USB для настройки, Ethernet-интерфейс RJ-45 для сетевого управления и четыре встроенных релейных выхода для коммутации нагрузок.
Расшифровка партномера
| Обозначение |
Значение |
| DLC |
Наименование серии, контроллер DALI |
| 02 |
Количество выходных каналов |
Особенности
- Контроллер DALI-2 с архитектурой multi-master.
- Два независимых канала шины DALI со встроенным источником питания шины до 250 мА на каждый канал.
- Подключение до 2 × 64 устройств управления DALI и до 2 × 12 входных устройств.
- До 16 сцен и 16 групповых настроек на каждый канал.
- OLED-дисплей, светодиодные индикаторы и кнопки для локального управления.
- Четыре встроенных реле 250 В / 5 А.
- Простая установка и конфигурирование через программное обеспечение DLC-02.
- Настройка эффектов с использованием таймерных событий и входных устройств.
- До 255 событий таймера.
- Поддержка 8 последовательностей с числом шагов до 16 на последовательность.
- Поддержка устройств DALI-2 частей 207, 209, 301, 302, 303, 304.
- Поддержка цветового управления DT8: перестраиваемый белый свет, RGBW, координаты xy.
- Встроенная поддержка протокола Modbus TCP/IP.
Области применения
- Офисное освещение.
- Системы освещения умного дома.
- Освещение вилл и жилых объектов высокого класса.
- Внутреннее светодиодное освещение.
- Человеко-ориентированное управление освещением.
- Управление RGBW-освещением.
- Системы автоматизации зданий.
Описание
DLC-02 представляет собой multi-master контроллер, предназначенный для реализации функций управления в системе DALI-2 на основе входных устройств DALI и пускорегулирующей аппаратуры, формируя законченную систему освещения DALI. Устройства, подключенные к шине DALI, могут сканироваться, конфигурироваться и настраиваться через программное обеспечение DLC-02.
Контроллер поддерживает до 128 участников DALI через две независимые шины DALI. Питание шины DALI встроено непосредственно в DLC-02, поэтому внешний источник питания шины не требуется. Устройство оснащено четырьмя встроенными реле, обеспечивающими коммутационные функции для домашних применений и недиммируемых осветительных нагрузок.
Дополнительно в DLC-02 реализован ряд сервисных функций. Функция эффектов позволяет пользователю задавать последовательности событий и реакции входных устройств. Благодаря встроенной батарее время сохраняется даже при пропадании напряжения питания AC. Часы контроллера могут синхронизироваться в реальном времени, за счет чего регулярные события и действия планируются функцией таймера. Встроенная поддержка Modbus TCP/IP обеспечивает гибкую интеграцию с управляющим программным обеспечением сторонних производителей.
Поддерживаемые типы устройств DALI-2
Типы управляющей аппаратуры
| Часть стандарта |
Тип устройства |
Номер типа устройства |
| 207 |
Аппаратура управления светодиодными лампами |
Тип устройства 6, DT6 |
| 209 |
Аппаратура управления цветом, перестраиваемый белый свет, RGBW, координаты xy |
Тип устройства 8, DT8 |
Типы входных устройств
| Часть стандарта |
Тип входного устройства |
| 301 |
Кнопочный ввод |
| 302 |
Слайдерный ввод |
| 303 |
Датчик присутствия |
| 304 |
Датчик освещенности |
Функциональные возможности
- Комиссионирование через программное обеспечение DLC-02.
- Локальная настройка с лицевой панели.
- Управление устройствами DALI через Modbus TCP/IP.
- Настройка эффектов для событий и функций входных устройств.
- Таймер для планирования регулярных событий и действий.
- Последовательности для формирования циклических или нециклических сценариев.
Выход
| Параметр |
Значение |
| Напряжение шины |
Встроенный источник питания шины DALI; диапазон напряжения 2 × 16 В |
| Гарантированный ток питания |
2 × 240 мА |
| Максимальный ток питания |
2 × 250 мА |
| Номинальная мощность |
7,68 Вт |
| Время установления, время нарастания |
250 мс, 50 мс при 115/230 В AC |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
100–305 В AC, 140–430 В DC, класс II |
| Диапазон частоты |
47–63 Гц |
| Потребляемый ток, типовое значение |
0,5 A при 115 В AC; 0,25 A при 230 В AC |
| Пусковой ток, типовое значение |
45 A при холодном старте и 230 В AC |
Защита
| Параметр |
Значение |
| Защита от короткого замыкания |
Отключение с задержкой 0,7 с; период перезапуска 5 с; время повторной попытки 0,7 с |
Функции и интерфейсы
| Параметр |
Значение |
| USB-интерфейс |
1 разъем USB slave, тип B |
| Дисплей |
OLED-дисплей для упрощения эксплуатации |
| Индикация |
2 светодиода индикации напряжения шин; 4 светодиода состояния реле; 1 светодиод включения питания |
| Локальные настройки |
Три кнопки на передней панели: MOVE, SET, ESC, для установки и просмотра параметров |
| Ethernet |
Управление по Modbus TCP/IP, разъем RJ-45 |
| Реле |
10 A при 125 В AC; 5 A при 250 В AC |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
от -25 до +45 °C |
| Рабочая влажность |
5–93 % относительной влажности, без конденсации; в соответствии с климатическим EN50090-2-2 |
| Температура и влажность хранения |
от -25 до +70 °C; 10–95 % относительной влажности, без конденсации |
| Вибрация |
5–150 Гц, 2G, 12 мин на цикл, по осям X, Y, Z согласно EN50090-2-2 |
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Стандарты безопасности |
Соответствие BS EN/EN61347-1, BS EN/EN61347-2-11 |
| Стандарты DALI |
Соответствие BS EN/EN62368-101, BS EN/EN62386-103 |
| Электромагнитная эмиссия |
Соответствие BS EN/EN55015, гармонический ток класс A |
| Электромагнитная устойчивость |
Соответствие BS EN/EN61547 |
Прочие параметры
| Параметр |
Значение |
| Наработка на отказ |
618,9 тыс. ч минимум по Telcordia SR-332; 190,1 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры |
144 × 90 × 58,3 мм |
| Масса и упаковка |
0,43 кг; 30 шт. / 13,9 кг / 1,30 куб. фута |
| Монтаж |
На DIN рейку 35 мм; ширина 8 модулей |
| Материал корпуса |
ABS-V0 |
Параметры подключения и монтажа
| Параметр |
Значение |
| Рекомендуемая отвертка |
Шлицевая отвертка 2,5 × 0,4 до 3,5 × 0,6 |
| Подключаемый провод |
1–2,5 мм², однопроволочный или 1–2,5 мм², многопроволочный |
| Момент затяжки |
0,8 Н·м |
| Допустимый профиль DIN рейки |
TS35/7.5 или TS35/15 |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC и температуре окружающей среды 25 °C.
- Максимально допустимое количество драйверов DALI составляет 64 устройства управления на канал.
- Максимально допустимое количество входных устройств зависит от подключенных драйверов DALI и потребляемого тока входного устройства. Например, если подключено 64 устройства управления, доступный ток драйвера в шине DALI составляет 250 мА − (2 мА × 64) = 122 мА. Если потребляемый ток одного входного устройства составляет 10 мА, максимальное количество таких входных устройств должно быть 12 шт.
- Эксплуатация устройства допускается только на высоте до 2000 м, 6500 футов.
