DLC03B-12 - изолированный и стабилизированный DC-DC преобразователь мощностью 3 Вт для промышленной аппаратуры.
Расшифровка партномера
| Позиция в обозначении | Значение |
| D | Двойной выход |
| LC03 | Серия преобразователей мощностью 3 Вт |
| B | Диапазон входного напряжения 18–36 В |
| 12 | Выходное напряжение ±12 В |
Серия и назначение

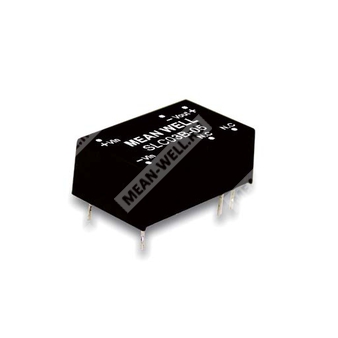

Модуль DLC03B-12 относится к серии SLC03 и DLC03 — это изолированный и стабилизированный модульный DC-DC преобразователь в корпусе DIP16. Предназначен для применения в промышленной автоматике, телекоммуникационных системах, распределённых системах питания, измерительной аппаратуре и другой промышленной электронике, где требуется гальваническая развязка, компактное исполнение и стабильное выходное напряжение.
Особенности
- Корпус DIP16 со стандартным расположением выводов.
- Широкий диапазон входного напряжения 2:1.
- Рабочая температура от -40 до +85 °C.
- Не требует минимальной нагрузки.
- Соответствие излучаемым помехам BS EN/EN55032 (CISPR32) класса B без дополнительных компонентов.
- КПД до 82%.
- Защита от короткого замыкания, перегрузки и пониженного входного напряжения.
- Гальваническая изоляция вход-выход 1,5 кВ DC.
- Срок службы по MTBF: 300 тыс. часов минимум.
Области применения
- Телекоммуникационные системы.
- Беспроводные сети.
- Промышленная автоматика.
- Измерительная аппаратура.
- Анализаторы.
- Детекторные системы.
- Коммутационные системы передачи данных.
Описание
DLC03B-12 представляет собой модульный изолированный DC-DC преобразователь мощностью 3 Вт с одним или двумя выходами в зависимости от модификации серии. Версия DLC03B-12 обеспечивает двухполярное выходное напряжение ±12 В при номинальной мощности 3 Вт. Модуль рассчитан на вход 18–36 В DC, имеет внутренний конденсатор на входе, встроенную защиту и автоматическое восстановление после аварийного режима. Конструкция ориентирована на работу в условиях промышленной электроники, где важны компактность, высокая надёжность и устойчивость к помехам.
Расшифровка обозначения
| Серия | Модуль DC-DC преобразователя |
| S | Один выход |
| D | Два выхода |
| LC03 | Номинальная мощность 3 Вт |
| A / B / C | Диапазон входного напряжения: A — 9–18 В DC, B — 18–36 В DC, C — 36–75 В DC |
| 05 / 12 / 15 | Выходное напряжение: 5 В, 12 В, 15 В; для двухвыходных исполнений — ±5 В, ±12 В, ±15 В |
Таблица подбора модели
| Параметр | Значение для DLC03B-12 |
| Входное напряжение | 18–36 В DC |
| Номинальное выходное напряжение | ±12 В |
| Входной ток без нагрузки | 20 мА |
| Входной ток при полной нагрузке | 156 мА |
| Выходной ток | ±0–125 мА |
| КПД | 81% |
| Допустимая ёмкостная нагрузка | *220 мкФ на каждый выход |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 18–36 В DC |
| Импульсное перенапряжение, максимум 100 мс | 50 В |
| Фильтр | Внутренний конденсатор |
| Защита | Рекомендуется плавкий предохранитель 0,5 А замедленного действия |
| Потребляемая мощность внутренних цепей | 1000 мВт |
| Напряжение запуска защиты по пониженному входному напряжению | 17 В DC |
| Напряжение отключения по пониженному входному напряжению | 14 В DC |
Выход
| Параметр | Значение |
| Номинальная выходная мощность | 3 Вт |
| Выходное напряжение | ±12 В |
| Точность выходного напряжения | ±2% |
| Пульсации и шум | 50 мВ п-п |
| Нестабильность по линии | ±0,2% |
| Нестабильность по нагрузке | ±0,5% |
| Частота преобразования | 100 кГц |
| Выходной ток | ±0–125 мА |
| Допустимая ёмкостная нагрузка | *220 мкФ |
Защита
| Параметр | Значение |
| Короткое замыкание | Непрерывный режим, автоматическое восстановление |
| Перегрузка | 150–250% от номинальной выходной мощности |
| Тип восстановления | Автоматический после устранения аварийного режима |
| Пониженное входное напряжение | Есть |
Параметры по окружающей среде
| Параметр | Значение |
| Рабочая температура | -40…+85 °C |
| Температура корпуса | +100 °C максимум |
| Влажность при работе | 20–90% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура и влажность хранения | -40…+105 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | 0,03%/°C в диапазоне 0…80 °C |
| Вибрация | 10–500 Гц, 2G, по 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса в течение 3–5 с, максимум 265 °C |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | 1,5 кВ DC между входом и выходом |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ёмкость изоляции | 80 пФ |
ЭМС
| Параметр | Стандарт / уровень |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), класс B |
| Проводимые помехи | BS EN/EN55032 (CISPR32), не нормируется |
| Электростатический разряд | BS EN/EN61000-4-2, уровень 3, ±8 кВ воздушный разряд |
| Радиочастотное электромагнитное поле | BS EN/EN61000-4-3, уровень 2, 3 В/м |
| Быстрые переходные процессы | BS EN/EN61000-4-4, уровень 1, 0,5 кВ |
| Импульсные помехи | BS EN/EN61000-4-5, уровень 2, 0,5 кВ линия-линия |
| Проводимая помехоустойчивость | BS EN/EN61000-4-6, уровень 2, 3 В |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8, уровень 1, 1 А/м |
Надёжность и прочие сведения
| Параметр | Значение |
| MTBF | 300 000 часов минимум, MIL-HDBK-217F (25 °C) |
| Материал корпуса | Чёрный непроводящий пластик, UL 94V-0 |
| Масса | 4,5 г |
Габаритные размеры
| Параметр | Значение |
| Длина | 22,1 мм |
| Ширина | 13,8 мм |
| Высота | 8,55 мм |
Назначение выводов
| Номер вывода | Обозначение для SLC03 | Обозначение для DLC03 |
| 1 | -Vin | -Vin |
| 7 | N.C. | N.C. |
| 8 | N.C. | Common |
| 9 | +Vout | +Vout |
| 10 | -Vout | -Vout |
| 16 | +Vin | +Vin |
Дерейтинг
При естественной конвекции модуль допускает 100% нагрузки до температуры окружающей среды 71 °C. В диапазоне 71…85 °C нагрузка должна снижаться линейно до 0% при 100 °C.
Упаковка
| Параметр | Значение |
| Количество в одной трубке | 36 шт. |
| Масса одной трубки | 220 г |
| Максимальное количество в коробке | 1800 шт. |
| Масса коробки | 11,8 кг |
| Размеры коробки | 600 × 230 × 220 мм |
Примечания
- Все параметры указаны при норме: вход 12 В DC, 24 В DC, 48 В DC; номинальная нагрузка; температура окружающей среды 25 °C; влажность 70% RH.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов и параллельно подключённых конденсаторов 0,1 мкФ и 47 мкФ.
- Нестабильность по линии измеряется от минимального до максимального входного напряжения при номинальной нагрузке.
- Нестабильность по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Окончательное изделие должно быть повторно подтверждено на соответствие требованиям ЭМС.
- При необходимости внешнего входного фильтра рекомендуется его ёмкость по мощности 220 мкФ/100 В.
