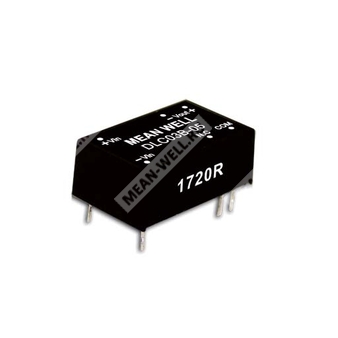

DLC03B-15 - изолированный стабилизированный DC-DC преобразователь мощностью 3 Вт с одним выходом 15 В для промышленной электроники.
Краткое описание
Серия SLC03 и DLC03 представляет собой изолированные и стабилизированные модульные DC-DC преобразователи в корпусе DIP16. Модель DLC03B-15 относится к серии DLC03, имеет двухполярный выход и рассчитана на питание от входа 18…36 В с номинальным выходом ±15 В. Преобразователь предназначен для применения в системах промышленного управления, телекоммуникациях, распределённой энергетике и другой аппаратуре, где требуется гальваническая развязка, высокая помехоустойчивость и работа без минимальной нагрузки.
Расшифровка партномера
| Обозначение | Расшифровка |
| D | Серия с двухполярным выходом |
| LC03 | Серия преобразователей мощностью 3 Вт в корпусе DIP16 |
| B | Диапазон входного напряжения 18…36 В |
| 15 | Номинальное выходное напряжение ±15 В |
Особенности
- Корпус DIP16 с промышленным стандартом выводов.
- Широкий диапазон входного напряжения 2:1.
- Рабочий температурный диапазон от -40 до +85 °C.
- Не требует минимальной нагрузки.
- Соответствие BS EN/EN55032, класс B, без дополнительных компонентов.
- КПД до 82 %.
- Защита от короткого замыкания, перегрузки и пониженного входного напряжения.
- Изоляция вход-выход 1,5 кВ DC.
- Гарантированный срок службы и надёжность по расчёту MTBF: 300 тыс. ч минимум.
Области применения
- Телекоммуникационные системы.
- Беспроводные сети.
- Промышленная автоматика.
- Измерительная аппаратура.
- Анализаторы.
- Детекторы.
- Коммутационные узлы передачи данных.
Описание
Модули SLC03 и DLC03 — это изолированные DC-DC преобразователи мощностью 3 Вт в корпусе DIP16. Изделие DLC03B-15 предназначено для формирования двухполярного стабилизированного напряжения ±15 В из источника питания 18…36 В. Преобразователь использует внутренний входной фильтр, обладает высокой удельной плотностью мощности и рассчитан на непрерывный режим работы. Конструкция и электрические характеристики ориентированы на промышленную электронику, средства связи, распределённые системы питания и приборостроение.
Электрические параметры
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 18…36 В DC |
| Максимальное входное перенапряжение 100 мс | 50 В DC |
| Входной фильтр | Внутренний конденсатор |
| Рекомендуемая защита по входу | Предохранитель 0,5 A медленного действия |
| Напряжение включения УВЛ | 17 В DC |
| Напряжение отключения УВЛ | 14 В DC |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | ±15 В |
| Выходной ток | от ±0 до ±100 мА |
| Номинальная мощность | 3 Вт |
| Точность выходного напряжения | ±2 % |
| Пульсации и шум | 50 мВ пик-пик |
| Нестабильность по входному напряжению | ±0,2 % |
| Нестабильность по нагрузке | ±0,5 % |
| Частота преобразования | 100 кГц |
| Максимальная ёмкостная нагрузка | *220 мкФ на каждый выход |
Защита
| Параметр | Значение |
| Короткое замыкание | Непрерывный режим, автоматическое восстановление |
| Перегрузка | 150…250 % от номинальной выходной мощности |
| Восстановление после перегрузки | Автоматическое после устранения неисправности |
Эксплуатационные параметры
| Параметр | Значение |
| Рабочая температура | -40…+85 °C |
| Температура корпуса | До +100 °C |
| Влажность при работе | 20…90 % RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура и влажность хранения | -40…+105 °C, 10…95 % RH, без конденсации |
| Температурный коэффициент | 0,03 %/°C в диапазоне 0…80 °C |
| Устойчивость к вибрации | 10…500 Гц, 2G, 10 мин./цикл, по 60 мин. по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 3…5 с, максимум 265 °C |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 1,5 кВ DC |
| Сопротивление изоляции вход-выход | 100 МОм / 500 В DC / 25 °C / 70 % RH |
| Ёмкость изоляции | 80 пФ |
| Эмиссия по проводимым помехам | BS EN/EN55032 (CISPR32), не нормируется |
| Эмиссия по излучаемым помехам | BS EN/EN55032 (CISPR32), класс B |
| ESD | Уровень 3, ±8 кВ воздух |
| Излучаемая восприимчивость | Уровень 2, 3 В/м |
| EFT/Burst | Уровень 1, 0,5 кВ |
| Скачки напряжения | Уровень 2, 0,5 кВ линия-линия |
| Проводимые помехи | Уровень 2, 3 В |
| Магнитное поле | Уровень 1, 1 A/м |
Надёжность и прочие данные
| Параметр | Значение |
| MTBF | 300 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Материал корпуса | Непроводящий чёрный пластик, класс UL 94V-0 |
Габаритные размеры
| Параметр | Значение |
| Длина | 22,1 мм |
| Ширина | 13,8 мм |
| Высота | 8,55 мм |
| Размеры в дюймах | 0,87 × 0,54 × 0,34 inch |
Назначение выводов
| Номер вывода | Функция |
| 1 | -Vin |
| 7 | N.C. |
| 8 | Common |
| 9 | +Vout |
| 10 | -Vout |
| 16 | +Vin |
Упаковка
| Параметр | Значение |
| Масса одного изделия | 4,5 г |
| Количество в трубке | 36 шт. |
| Количество в коробке | 1800 шт. |
| Масса одной трубки | 220 г |
| Масса одной коробки | 11,8 кг |
| Габариты коробки | L620 × W230 × H230 мм |
Примечания
1. Все параметры указаны при номинальном входном напряжении 12 В DC, 24 В DC, 48 В DC, номинальной нагрузке и температуре окружающей среды 25 °C, влажность 70 % RH, если не оговорено иначе.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов и конденсаторов 0,1 мкФ и 47 мкФ.
3. Нестабильность по входному напряжению измеряется от низкой линии до высокой линии при номинальной нагрузке.
4. Нестабильность по нагрузке измеряется от 10 % до 100 % номинальной нагрузки.
5. Для обеспечения соответствия EMC оборудование должно подтвердить сохранение соответствия после установки. Для выполнения испытаний EMC следует обращаться к методике испытаний компонентов источников питания.
6. При необходимости внешнего входного фильтра требуется соблюдение требований BS EN/EN61000-4-4 и BS EN/EN61000-4-5; рекомендована ёмкость фильтра 220 мкФ / 100 В.
