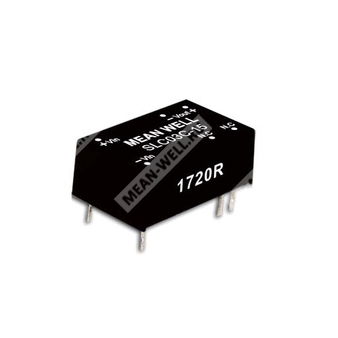

DLC03C-12 - изолированный DC-DC преобразователь для питания промышленной и телекоммуникационной аппаратуры.
Расшифровка партномера
| Элемент партномера | Значение |
| D | Серия с двухполярным выходом |
| LC03 | Серия SLC03 / DLC03, мощность 3 Вт, корпус DIP16 |
| C | Исполнение по входному напряжению: 18–75 В DC |
| 12 | Номинальное выходное напряжение: ±12 В DC |
Назначение
DLC03C-12 — это изолированный регулируемый модульный DC-DC преобразователь в корпусе DIP16, предназначенный для формирования стабилизированного двухполярного питания ±12 В из широкого входного диапазона 18–75 В постоянного тока. Изделие ориентировано на промышленную автоматику, телекоммуникационные системы, распределённые архитектуры питания и приборостроение.
Особенности
- Корпус DIP16 с промышленным стандартным расположением выводов.
- Широкий диапазон входного напряжения 18–75 В DC.
- Выход: ±12 В DC.
- Номинальная выходная мощность: 3 Вт.
- КПД до 80% для данного исполнения.
- Не требуется минимальная нагрузка.
- Изоляция вход/выход 1,5 кВ DC.
- Защита от короткого замыкания с непрерывным автоматическим восстановлением.
- Защита от перегрузки с автоматическим восстановлением после устранения аварийного режима.
- Рабочий диапазон температуры окружающей среды до +85 °C.
- Соответствие требованиям BS EN/EN55032 (CISPR32) Class B по излучаемым помехам без дополнительных компонентов.
Применение
- Телекоммуникационные системы.
- Беспроводные сети.
- Промышленная автоматика.
- Измерительная аппаратура.
- Анализаторы.
- Детекторы.
- Коммутационные устройства передачи данных.
Описание
Серия SLC03 и DLC03 представляет собой 3-ваттные изолированные и стабилизированные DC-DC модули в корпусе DIP16. Модуль DLC03C-12 относится к двухполярным исполнениям, использующимся для получения симметричного питания от широкого диапазона входных напряжений. Конструкция рассчитана на эксплуатацию в промышленной среде, обеспечивает высокую эффективность, малые габариты и совместимость с типовыми схемными решениями. Модуль рассчитан на использование в системах, где требуется гальваническая развязка и стабильное вторичное питание.
Расширенные технические параметры
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 18–75 В DC |
| Переходное перенапряжение входа, 100 мс максимум | 100 В DC |
| Фильтр | Внутренний конденсатор |
| Защита по входу | Рекомендуется предохранитель 200 мА, медленный |
| Напряжение включения УВЛ | 30 В DC |
| Напряжение отключения УВЛ | 34 В DC |
Выход
| Параметр | Значение |
| Выходное напряжение | ±12 В DC |
| Выходной ток | от 0 до ±125 мА |
| Точность выходного напряжения | ±2% |
| Номинальная мощность | 3 Вт |
| Пульсации и шум | 50 мВ п-п |
| Регулировка по линии | ±0,2% |
| Регулировка по нагрузке | ±0,5% |
| Частота переключения | 100 кГц |
| Максимальная ёмкость нагрузки | *220 мкФ на каждый выход |
| Потребляемая внутренняя мощность | 1000 мВт |
Защита
| Параметр | Значение |
| Короткое замыкание | Непрерывный режим, автоматическое восстановление |
| Перегрузка | 150–250% от номинальной выходной мощности |
| Тип восстановления | Автоматическое восстановление после снятия аварийного режима |
| Защита от пониженного входного напряжения | Есть |
Изоляция и безопасность
| Параметр | Значение |
| Испытательное напряжение изоляции вход/выход | 1,5 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Изоляционная ёмкость | 80 пФ |
| Стандарты безопасности | EAC TP TC 020/2011 (EAC TP TC 004 только для 48Vin) |
ЭМС
| Параметр | Значение |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), класс B |
| Проводимые помехи | BS EN/EN55032 (CISPR32), не нормируется |
| Стойкость к электростатическому разряду | Уровень 3, 8 кВ воздух |
| Стойкость к радиочастотному полю | Уровень 2, 3 В/м |
| Стойкость к быстротранзиентным всплескам | Уровень 1, 0,5 кВ |
| Стойкость к импульсным перенапряжениям | Уровень 2, 0,5 кВ «линия-линия» |
| Стойкость к наведённым помехам | Уровень 2, 3 В |
| Стойкость к магнитному полю | Уровень 1, 1 А/м |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40…+85 °C |
| Температура корпуса | до +100 °C |
| Рабочая влажность | 20%…90% RH, без конденсации |
| Температура и влажность хранения | -40…+105 °C, 10%…95% RH, без конденсации |
| Температурный коэффициент | 0,03% / °C (0…80 °C) |
| Охлаждение | Естественная конвекция |
| Вибрация | 10…500 Гц, 2G, по 10 мин/цикл, 60 мин по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 3…5 с, максимум 265 °C |
Надёжность и масса
| Параметр | Значение |
| MTBF | 300 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
| Масса | 4,5 г |
Габариты
| Параметр | Значение |
| Размеры корпуса | 22,1 × 13,8 × 8,55 мм |
| Размеры в дюймах | 0,87 × 0,54 × 0,34 |
Назначение выводов
| Номер вывода | Назначение для DLC03 |
| 1 | -Vin |
| 7 | Не используется |
| 8 | Общий |
| 9 | +Vout |
| 10 | -Vout |
| 16 | +Vin |
Упаковка
| Параметр | Значение |
| Упаковка в трубках | 36 шт. на трубку |
| Максимальное количество в коробке | 1800 шт. |
| Масса одной трубки | 220 г |
| Масса одной коробки | 11,8 кг |
| Размеры коробки | 620 × 230 × 230 мм |
Примечания
- Все параметры указаны при нормированных входных условиях: 12 В DC, 24 В DC, 48 В DC, номинальная нагрузка, температура окружающей среды 25 °C, влажность 70% RH.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов и параллельных конденсаторов 0,1 мкФ и 47 мкФ.
- Регулировка по линии измеряется от нижней к верхней границе входного напряжения.
- Регулировка по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Изделие должно быть повторно подтверждено на соответствие требованиям ЭМС в составе конечного оборудования.
- При необходимости соблюдения требований BS EN/EN61000-4-4, BS EN/EN61000-4-5 требуется внешний входной фильтрующий конденсатор. Рекомендуемая ёмкость фильтра: 220 мкФ / 100 В.
