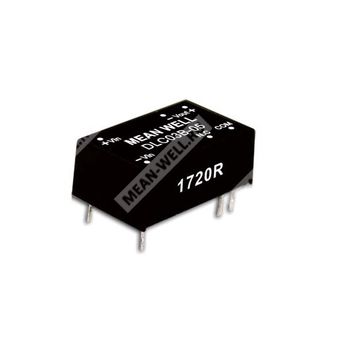

DLC03C-15 - изолированный DC-DC преобразователь 3 Вт с двойным выходом ±15 В для промышленной аппаратуры.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| Серия | DLC03 | Изолированный и стабилизированный модульный DC-DC преобразователь в корпусе DIP16, 3 Вт |
| Тип выхода | C | Диапазон входного напряжения 18~75 В постоянного тока |
| Выходное напряжение | -15 | Двойной выход ±15 В постоянного тока |
Краткое описание
DLC03C-15 — это изолированный модульный DC-DC преобразователь мощностью 3 Вт в корпусе DIP16, предназначенный для преобразования широкого диапазона входного напряжения 18…75 В в стабилизированное двуполярное выходное напряжение ±15 В. Модуль рассчитан на применение в промышленной автоматике, телекоммуникационном оборудовании, измерительной и распределённой силовой электронике, где требуется гальваническая развязка, высокая надёжность и компактное исполнение.
Назначение и особенности
Модуль относится к серии SLC03 & DLC03 и является преобразователем постоянного тока с гальванической развязкой входа и выхода. Для варианта DLC03C-15 характерны:
- двойной выход ±15 В;
- входной диапазон 18…75 В постоянного тока;
- номинальная мощность 3 Вт;
- коэффициент полезного действия до 80%;
- отсутствие требований к минимальной нагрузке;
- встроенная защита от короткого замыкания и перегрузки;
- ударно- и вибростойкое исполнение в DIP16;
- изоляция вход/выход 1,5 кВ постоянного тока;
- рабочий диапазон температуры окружающей среды до +85 °C.
Области применения
- телекоммуникационные системы;
- беспроводные сети;
- промышленные системы управления;
- измерительные приборы;
- анализаторы;
- детекторы;
- коммутационное оборудование передачи данных;
- распределённые архитектуры питания.
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 18…75 В постоянного тока |
| Номинальное входное напряжение для серии C | 48 В |
| Импульсное перенапряжение, максимальное время 100 мс | 100 В постоянного тока |
| Фильтр | Встроенный конденсатор |
| Защита по входу | Рекомендуется предохранитель 200 мА, медленный |
| Потребляемая внутренняя мощность | 1000 мВт |
Параметры выхода
| Параметр | Значение |
| Номинальное выходное напряжение | ±15 В постоянного тока |
| Выходной ток | от 0 до ±100 мА |
| Точность напряжения | ±2% |
| Номинальная мощность | 3 Вт |
| Пульсации и шум | 50 мВп-п |
| Линейная стабилизация | ±0,2% |
| Стабилизация по нагрузке | ±0,5% |
| Частота преобразования | 100 кГц |
| Максимальная ёмкостная нагрузка | *220 мкФ на каждый выход |
Защита
| Параметр | Значение |
| Короткое замыкание | Тип защиты: непрерывная, с автоматическим восстановлением |
| Перегрузка | 150…250% от номинальной выходной мощности |
| Тип восстановления при перегрузке | Автоматическое восстановление после устранения неисправности |
| Блокировка при пониженном напряжении, напряжение запуска | 30 В постоянного тока |
| Блокировка при пониженном напряжении, напряжение отключения | 30 В постоянного тока |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура | от -40 до +85 °C, с учётом кривой снижения нагрузки |
| Температура корпуса | +100 °C максимум |
| Рабочая влажность | 20…90% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура хранения, влажность | -40…+105 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | 0,03%/°C в диапазоне 0…80 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 3…5 с, максимум 265 °C |
Изоляция и безопасность
| Параметр | Значение |
| Испытательное напряжение изоляции вход/выход | 1,5 кВ постоянного тока |
| Сопротивление изоляции вход/выход | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Ёмкость изоляции | 80 пФ |
| Стандарты безопасности | EAC TP TC 020/2011, EAC TP TC 004 для 48 В входа |
ЭМС
| Параметр | Стандарт | Уровень / примечание |
| Кондуктивные помехи | BS EN/EN55032 (CISPR32) | Не нормируется |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) | Класс B |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, ±8 кВ воздух |
| Радиочастотное электромагнитное поле | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 1, 0,5 кВ |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 2, 0,5 кВ линия-линия |
| Кондуктивная помехоустойчивость | BS EN/EN61000-4-6 | Уровень 2, 3 В |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 1, 1 А/м |
Надёжность и прочие данные
| Параметр | Значение |
| MTBF | 300 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 22,1 × 13,8 × 8,55 мм |
| Материал корпуса | Непроводящий чёрный пластик, класс UL 94V-0 |
| Масса | 4,5 г |
| Упаковка | 36 шт. в трубке; 1800 шт. в коробке; 50 трубок в коробке |
Подключение выводов
| Номер вывода | Назначение для DLC03 |
| 1 | -Vin |
| 7 | Не подключён |
| 8 | Общий |
| 9 | +Vout |
| 10 | -Vout |
| 16 | +Vin |
Примечания
- Все параметры указаны при номинальном входе 48 В постоянного тока, номинальной нагрузке и температуре окружающей среды 25 °C, влажность 70% RH, если не оговорено иное.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов и конденсаторов 0,1 мкФ и 47 мкФ.
- Линейная стабилизация измеряется от низкой линии к высокой линии при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Для подтверждения соответствия требованиям ЭМС конечное оборудование должно быть проверено на соответствие директивам ЭМС.
- При необходимости внешнего входного фильтра требуется конденсатор, если модуль должен соответствовать BS EN/EN61000-4-4 и BS EN/EN61000-4-5; рекомендуемая ёмкость фильтра питания — 220 мкФ / 100 В.
