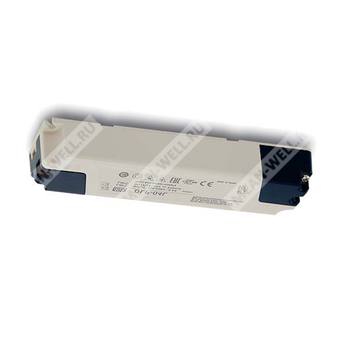

DLP-04R - источник питания шины DALI для установки на DIN рейку, предназначенный для формирования питающего напряжения интерфейса DALI.
Назначение
DLP-04R — специализированный источник питания шины DALI серии DLP-04 производства MEAN WELL. Компонент предназначен для питания линии DALI и устройств управления DALI, не имеющих собственного встроенного источника питания шины. Модель выполнена в корпусе для монтажа на DIN рейку и обеспечивает номинальное выходное напряжение 16 В при токе 240 мА.
Расшифровка партномера DLP-04R
| Фрагмент партномера | Значение |
| DLP | Серия источников питания шины DALI |
| 04 | Номинальная мощность 4 Вт класса, для данной модели выходная мощность 3,84 Вт |
| R | Исполнение Rail type, вариант для установки на DIN рейку |
Особенности
- Компактное исполнение шириной 2SU, 35 мм, для варианта R.
- Универсальный вход переменного тока с полным диапазоном входного напряжения.
- Устойчивость ко входному перенапряжению 300 В AC в течение 5 секунд.
- Класс изоляции II.
- Защита от короткого замыкания.
- Защита от перенапряжения на выходе.
- Охлаждение за счет естественной конвекции воздуха.
- Трехцветная светодиодная индикация состояния для варианта R.
- Монтаж на DIN рейку TS-35/7.5 или TS-35/15.
- 100% испытание при полной нагрузке.
Применение
- Шина DALI.
- Устройства с питанием от шины DALI.
Описание
Источник питания DALI DLP-04R представляет собой компактный и высокоэффективный источник питания, рассчитанный на ток 240 мА для аппаратуры управления DALI и устройств DALI, не содержащих собственных цепей питания шины. Широкий диапазон рабочих температур от минус 20 до плюс 60 °C позволяет использовать изделие в различных прикладных системах. Модель предназначена для питания изделий, маркированных товарным знаком DALI, и ориентирована на применение в составе надежной и безопасной инфраструктуры шины DALI.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 16 В |
| Диапазон выходного напряжения | 15,3...18,7 В |
| Номинальный выходной ток | 240 мА |
| Гарантируемый ток питания | 240 мА |
| Максимальный ток питания | 250 мА |
| Номинальная выходная мощность | 3,84 Вт |
| Пульсации и шум | 50 мВ пик-пик |
| Время установления и нарастания | 250 мс |
| Типовая частота преобразования | 100 кГц |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 90...264 В AC |
| Диапазон входного напряжения постоянного тока | 120...370 В DC |
| Диапазон входной частоты | 47...63 Гц |
| Типовой входной ток | 0,1 А при 115 В AC; 0,06 А при 230 В AC |
| Маркировочный ток на этикетке модели | 0,4 А при 100...240 В AC |
| Пусковой ток | 20 А при холодном старте и 230 В AC |
| Ток утечки | 0,5 мА при 240 В AC |
| Потребляемая мощность без нагрузки | типовое значение 0,5 Вт |
| Типовое время удержания | 70 мс при 230 В AC; 16 мс при 115 В AC, при полной нагрузке |
| Устойчивость ко входному перенапряжению | 300 В AC в течение 5 секунд |
Защиты
| Параметр | Значение |
| Защита от короткого замыкания | Ограничение тока по постоянному току, автоматическое восстановление после устранения аварийного состояния |
| Защита от перенапряжения | 23,6...27 В |
| Режим защиты от перенапряжения | Отключение выходного напряжения, ограничение стабилитроном |
Функции и индикация
| Функция | Значение |
| Светодиодная индикация | Трехцветная индикация состояния |
| Зеленый светодиод | Нормальная работа |
| Желтый светодиод | Обмен данными по шине |
| Красный светодиод | Обнаружение короткого замыкания шины |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | от -20 до +60 °C |
| Рабочая влажность | 20...90% относительной влажности, без конденсации |
| Температура хранения | от -40 до +85 °C |
| Влажность при хранении | 10...95% относительной влажности |
| Охлаждение | Естественная конвекция воздуха |
| Вибрация | 10...500 Гц, 2G, 10 мин на цикл, по 60 мин вдоль осей X, Y, Z; монтаж в соответствии с IEC60068-2-6 |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Нормы безопасности | BS EN/EN61347-1, BS EN/EN61347-2-11, EAC TP TC 004 |
| Соответствие стандарту DALI | IEC62386-101 |
| Испытательное напряжение изоляции | Вход-выход: 3 кВ AC |
| Сопротивление изоляции | Вход-выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55015, BS EN/EN61547, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Устойчивость к ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55024; BS EN/EN61000-6-2; BS EN/EN61204-3; уровень легкой промышленности; EAC TP TC 020 |
| Класс изоляции | II |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF по Telcordia SR-332 | 7018,6 тыс. ч минимум |
| MTBF по MIL-HDBK-217F | 625,5 тыс. ч минимум при 25 °C |
| Габаритные размеры | 35 x 90 x 54,5 мм, ширина x высота x глубина |
| Масса изделия | 0,087 кг |
| Упаковка | 96 шт., 9,5 кг, 1,09 куб. фута |
Механическое исполнение и подключение
Исполнение корпуса: вариант R для установки на DIN рейку.
Допустимая DIN рейка: TS35/7.5 или TS35/15.
| Номер вывода | Назначение |
| 1 | DA- |
| 2 | DA+ |
| 3 | AC/L |
| 4 | AC/N |
Характеристика снижения нагрузки
Источник питания допускает работу при 100% нагрузке в диапазоне температур окружающей среды до 50 °C. При повышении температуры выше 50 °C нагрузочная способность снижается; к 60 °C допустимая нагрузка уменьшается примерно до 80%, после чего рабочая область ограничивается.
По входному напряжению нагрузочная способность сохраняется на уровне 100% во всем заявленном диапазоне 90...264 В AC.
Пусковые временные параметры системы DALI
| Параметр | Минимум | Типовое | Максимум | Условие |
| Время запуска источника питания шины | | | 250 мс | Достижение гарантируемого тока питания |
| Время запуска усовершенствованного источника питания шины | | | 400 мс | Достижение гарантируемого тока питания |
| Время запуска интегрированного источника питания шины | | | 400 мс или 5 с | В зависимости от условий системы |
| Время готовности приемника внешне питаемого устройства после внешнего цикла питания | | | 450 мс | |
| Время готовности приемника внешне питаемого устройства после пропадания питания шины | | | 100 мс | |
| Время готовности приемника устройства с питанием от шины после пропадания питания шины | | | 1200 мс | U=10 В |
| Время запуска передатчика | 110 мс | | | |
| Время запуска многомастерного передатчика | 110 мс | | | |
Указания по применению
- Центральный источник питания DALI рассчитан на 240 мА; стандарт DALI допускает максимум 250 мА.
- Интерфейс управления стандартного DALI балласта обычно отдает менее 2 мА; при 64 индивидуальных адресах суммарный ток составит 128 мА.
- Оставшиеся 112 мА могут использоваться для питания других органов управления DALI без внутреннего источника питания, например DALI GC и DALI SC.
- Сигналы DALI не относятся к SELV. Поэтому при работе с ними должны применяться те же процедуры, что и при работе с сетевым напряжением.
- Ток в отдельной цепи DALI не должен превышать 240 мА.
- Максимальная длина кабеля сигнальных проводов DALI не должна превышать 300 м, а падение напряжения на сигнальной линии не должно превышать 2 В.
Примечания
- Если иное не указано, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной параллельной цепью из конденсаторов 0,1 мкФ и 47 мкФ.
- Источник питания рассматривается как компонент, устанавливаемый в состав конечного оборудования. Конечное оборудование должно быть дополнительно подтверждено на соответствие требованиям по ЭМС.
