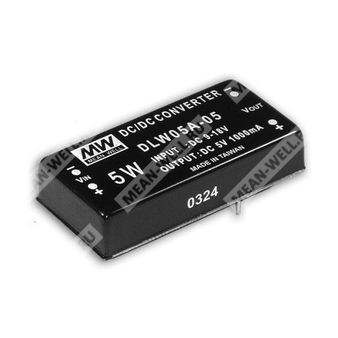

DLW05A-05 - изолированный DC-DC преобразователь на 5 Вт с фиксированным двойным выходом для промышленной электроники.
DLW05A-05 — это регулируемый изолированный DC-DC преобразователь серии DLW05 с двойным симметричным выходом, предназначенный для питания узлов промышленной электроники, систем автоматики и телекоммуникационного оборудования.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| DLW | Серия DC-DC преобразователей Mean Well |
| 05 | Номинальная выходная мощность 5 Вт |
| A | Диапазон входного напряжения 9–18 В постоянного тока |
| 05 | Номинальное выходное напряжение ±5 В |
Особенности
- Диапазон входного напряжения 2:1.
- Выходная мощность 5 Вт.
- Изоляция входа и выхода 1500 В постоянного тока.
- Встроенный EMI-фильтр.
- Защита от короткого замыкания и перегрузки.
- Охлаждение за счёт свободной конвекции воздуха.
- Шестисторонний металлический экран.
- Испытание на 100% приработку.
- Низкая стоимость, высокая надёжность.
Назначение
Преобразователь применяется для формирования стабилизированных двуполярных напряжений в промышленных и встраиваемых электронных системах, где требуется гальваническая развязка и компактные габариты.
Вход
| Диапазон входного напряжения | 9–18 В постоянного тока |
| Ширина диапазона | 2:1 |
| Входной ток при полной нагрузке | 556 мА |
| Входной ток без нагрузки | 33 мА |
| Фильтр | Pi-сеть |
| Защита по входу | Рекомендуется предохранитель |
| Частота переключения | Не менее 50 кГц |
Выход
| Номинальное выходное напряжение | ±5 В |
| Диапазон выходного тока | ±50–500 мА |
| Номинальная выходная мощность | 5 Вт |
| Пульсации и шум | 50 мВ п-п |
| Точность выходного напряжения | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,2% |
| Перегрузка | 160–250% от номинальной выходной мощности |
| Тип защиты от перегрузки | Переход в режим hiccup с автоматическим восстановлением после устранения неисправности |
| Короткое замыкание | Защита есть на всех выходах |
| Тип защиты от короткого замыкания | Переход в режим hiccup с автоматическим восстановлением после устранения неисправности |
Эксплуатационные условия
| Рабочая температура | от -25 до +71 °C |
| Рабочая температура при дерейтингe | См. кривую снижения мощности |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения и влажность хранения | от -25 до +105 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C |
| Диапазон температуры для коэффициента | 0–50 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Испытательное напряжение изоляции | Вход–выход: 1,5 кВ постоянного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Надёжность
| MTBF | 800 000 ч минимум по MIL-HDBK-217F (25 °C) |
Размеры
| Габариты | 50,8 × 25,4 × 11,27 мм |
| Габариты в дюймах | 2,0 × 1,0 × 0,44 |
| Масса | 31,2 г |
Расположение выводов
| Номер вывода | Назначение |
| 1 | +Vin |
| 2 | -Vin |
| 3 | +Vout |
| 4 | COM |
| 5 | -Vout |
Примечания
- Все параметры указаны при нормальном входном напряжении, номинальной нагрузке и температуре 25 °C, 70% RH.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Линейная стабилизация измеряется от низкой линии к высокой линии при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Не допускайте работы преобразователя в режиме перегрузки или короткого замыкания более 30 секунд.
Упаковка
| Тип упаковки | Стандартная упаковка в трубки |
| Количество в трубке | 10 шт. |
| Масса одной трубки | 400 г |
| Максимальное количество в коробке | 400 шт. |
| Масса одной коробки | 16,8 кг |
| Размер коробки | 620 × 230 × 230 мм |
