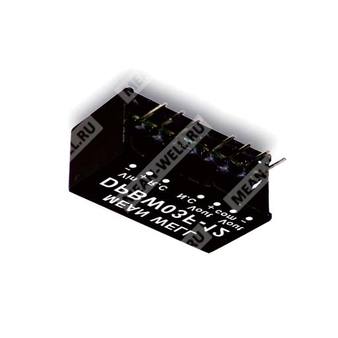

DPBW03F-12 - изолированный и стабилизированный DC-DC преобразователь 3 Вт с одним выходом 12 В для промышленной электроники.
Расшифровка партномера
| Сегмент | Значение |
| DPBW | Серия изолированных и стабилизированных DC-DC преобразователей в SIP8 корпусе |
| 03 | Номинальная мощность 3 Вт |
| F | Диапазон входного напряжения 9–36 В DC |
| 12 | Выходное напряжение 12 В DC |
Краткое описание
DPBW03F-12 представляет собой изолированный и стабилизированный модульный DC-DC преобразователь мощностью 3 Вт в корпусе SIP8 с одним выходом 12 В. Изделие предназначено для применения в промышленной автоматике, телекоммуникационном оборудовании, распределённых системах питания, измерительной и другой аппаратуре, где требуется гальваническая развязка, стабилизированное напряжение и малые габариты.
Особенности
- Корпус SIP8 со стандартным промышленным расположением выводов.
- Широкий диапазон входного напряжения 4:1.
- Рабочий температурный диапазон от -40 до +85 °C.
- Не требует минимальной нагрузки.
- Соответствие требованиям BS EN/EN55032 по излучаемым помехам при использовании дополнительных компонентов.
- КПД до 84% для исполнения DPBW03F-12.
- Защита от короткого замыкания, перегрузки и понижения входного напряжения.
- Гальваническая развязка вход-выход 1,5 кВ DC.
- Удалённое включение/выключение.
- Срок службы по MTBF: 2100 тыс. ч для двухвыходных моделей; для одно выходных моделей серии — 2800 тыс. ч.
Области применения
- Телекоммуникационные и datacom-системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительная аппаратура.
- Анализаторы.
- Детекторы.
- Коммутационные системы передачи данных.
Описание

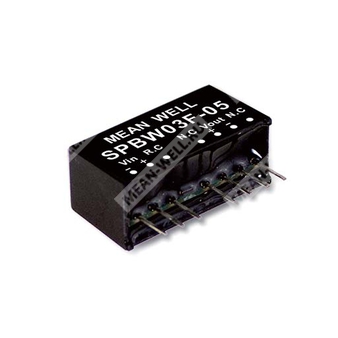

Серия SPBW03 и DPBW03 представляет собой 3-ваттные изолированные и стабилизированные DC-DC преобразователи модульного типа в корпусе SIP8. Модуль имеет стандартное промышленное расположение выводов, высокий КПД до 85%, широкий рабочий температурный диапазон от -40 до +85 °C, гальваническую развязку вход-выход 1,5 кВ DC и соответствует требованиям BS EN/EN55032 по излучаемым помехам при применении дополнительных компонентов. Серия рассчитана на входные напряжения 9–36 В DC и 18–75 В DC, а также на различные выходные напряжения: 3,3 В, 5 В, 12 В, 15 В для одно выходных исполнений и ±5 В, ±12 В, ±15 В для двухвыходных исполнений.
Модель DPBW03F-12 относится к исполнению с входным диапазоном 9–36 В DC и выходным напряжением ±12 В DC. По таблице выбора модели для данного исполнения указан выходной ток до ±125 мА, ток холостого хода 27 мА, ток при полной нагрузке 150 мА, типовой КПД 83%, а допустимая ёмкостная нагрузка составляет *470 мкФ на каждый выход.
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 9–36 В DC |
| Скачок входного напряжения, максимум 100 мс | 50 В DC |
| Входной фильтр | Внутренний конденсатор |
| Защита по входу | Рекомендуется предохранитель |
| Рекомендуемый предохранитель | 1 А, медленный, для моделей 24 Vin |
| Входной ток холостого хода | 27 мА |
| Входной ток при полной нагрузке | 150 мА |
| Порог включения при пониженном напряжении | 7,5 В DC |
| Порог отключения при пониженном напряжении | 6 В DC |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | ±12 В DC |
| Выходной ток | ±0…125 мА |
| Ток холостого хода | 27 мА |
| Ток при полной нагрузке | 150 мА |
| Номинальная мощность | 3 Вт |
| Точность выходного напряжения | ±1,5% |
| Пульсации и шум | 50 мВ p-p |
| Регулирование по линии | 0,5% |
| Регулирование по нагрузке | ±1% |
| Частота переключения, минимум | 100 кГц |
| Допустимая ёмкостная нагрузка | *470 мкФ на каждый выход |
| Эффективность, типовое значение | 83% |
Защита
| Параметр | Значение |
| Короткое замыкание | Непрерывный режим, автоматическое восстановление |
| Перегрузка | Автоматическое восстановление после устранения аварии |
| Понижение входного напряжения | Пуск при 7,5 В DC; отключение при 6 В DC |
Функции
| Параметр | Значение |
| Удалённое управление | Включение: R.C. относительно -Vin разомкнутая цепь; выключение: R.C. относительно -Vin менее 1,2 В или короткое замыкание |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40…+85 °C |
| Температура корпуса | +100 °C максимум |
| Рабочая влажность | 20…90% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура и влажность хранения | -40…+125 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | 0,03% / °C, в диапазоне 0…85 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса в течение 1…3 с, максимум 260 °C |
Изоляция и безопасность
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 1,5 кВ DC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Изоляционная ёмкость, типовое значение | 500 пФ |
| Стандарты безопасности | EAC TP TC 020/2011; EAC TP TC 004 для версии на 48 Vin |
ЭМС
| Параметр | Стандарт | Уровень / примечание |
| Кондуктивные помехи | BS EN/EN55032 (CISPR32) | Класс A/B с внешними компонентами |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) | Класс A/B с внешними компонентами |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 2, ±8 кВ воздух, ±4 кВ контакт |
| Радиочастотное излучаемое воздействие | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 1, 0,5 кВ |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 1, 0,5 кВ линия-линия |
| Проводимые помехи | BS EN/EN61000-4-6 | Уровень 2, 3 В (э.д.с.) |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 2, 3 А/м |
Надёжность и конструктив
| Параметр | Значение |
| MTBF | Для одно выходных моделей: 2800 тыс. ч; для двухвыходных моделей: 2100 тыс. ч; MIL-HDBK-217F, 25 °C |
| Габариты | 21,8 × 9,2 × 11,1 мм |
| Материал корпуса | Непроводящий чёрный пластик, класс UL 94V-0 |
Габариты и выводы
Габариты: 21,8 × 9,2 × 11,1 мм. Все размеры указаны в миллиметрах, допуск по размерам x.x ±0,5 мм, x.xx ±0,25 мм. Допуск шага выводов: ±0,05 мм.
| Номер вывода | SPBW03 | DPBW03 |
| 1 | -Vin | -Vin |
| 2 | +Vin | +Vin |
| 3 | R.C. | R.C. |
| 5 | N.C. | N.C. |
| 6 | +Vout | +Vout |
| 7 | -Vout | Common |
| 8 | N.C. | -Vout |
Примечания
- Все параметры указаны при нормальных условиях: вход 24 В DC для моделей 24 Vin, 48 В DC для моделей 48 Vin, нагрузка 70% от номинала, температура окружающей среды 25 °C, влажность 70% RH.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконечной нагрузкой служат конденсаторы 0,1 мкФ и 47 мкФ.
- Регулирование по линии измеряется от низкого к высокому уровню входа при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Окончательное оборудование должно подтвердить соответствие требованиям ЭМС. Для проведения испытаний ЭМС рекомендуется использовать методику оценки компонентных источников питания.
Упаковка
| Параметр | Значение |
| Упаковка | Трубчатая |
| Количество в одной трубке | 14 шт. |
| Масса одной трубки | 78,7 г |
| Количество в одной коробке | 2058 шт. |
| Масса одной коробки | 13,57 кг |
| Размеры коробки | 390,9 × 284,8 × 175,7 мм |
