DPBW03F-15 - изолированный DC-DC преобразователь 3 Вт с входом 9–36 В и выходом 15 В для промышленной электроники.

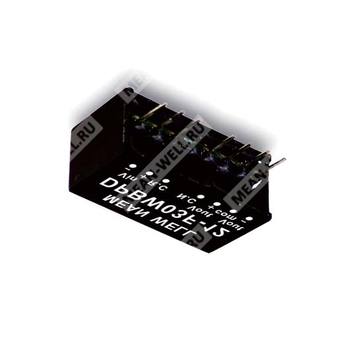

DPBW03F-15 — изолированный и стабилизированный модульный DC-DC преобразователь в корпусе SIP8, предназначенный для преобразования напряжения постоянного тока в стабилизированное выходное напряжение 15 В при мощности 3 Вт. Модуль рассчитан на применение в промышленной автоматике, телекоммуникационном оборудовании, измерительной и распределённой аппаратуре питания.
Расшифровка партномера
| Обозначение | Расшифровка |
| DPBW03 | Серия изолированных стабилизированных DC-DC преобразователей, 3 Вт, корпус SIP8, двойной выход для семейства D и одинарный для семейства S |
| F | Входное напряжение 9–36 В постоянного тока |
| 15 | Выходное напряжение 15 В постоянного тока |
Основные особенности
- Корпус SIP8 с промышленным стандартным расположением выводов.
- Широкий диапазон входного напряжения: 9–36 В постоянного тока.
- Выходное напряжение: 15 В постоянного тока.
- Номинальная выходная мощность: 3 Вт.
- Высокая эффективность: типовое значение 84%.
- Не требуется минимальная нагрузка.
- Изоляция вход/выход: 1,5 кВ постоянного тока.
- Защита от короткого замыкания, перегрузки и понижения входного напряжения.
- Удалённое включение/выключение.
- Естественное воздушное охлаждение.
- Соответствие требованиям по электромагнитной совместимости при наличии дополнительных внешних компонентов.
Области применения
- Телекоммуникационные и дата-коммуникационные системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительная техника.
- Анализаторы.
- Детекторы.
- Коммутационные устройства передачи данных.
Описание
DPBW03F-15 относится к серии SPBW03/DPBW03 и представляет собой изолированный регулируемый DC-DC преобразователь модульного исполнения с корпусом SIP8. Изделие использует стандартные выводы, что упрощает интеграцию в промышленное и телекоммуникационное оборудование. Модуль обеспечивает стабилизированное выходное напряжение 15 В при мощности 3 Вт и рассчитан на работу в диапазоне температур от -40 до +85 °C при естественной конвекции.
Серия поддерживает широкий диапазон входных напряжений 9–36 В и 18–75 В для соответствующих исполнений. Для DPBW03F-15 применяется исполнение с входом 9–36 В. Устройство имеет встроенную фильтрацию на основе внутреннего конденсатора, защиту от короткого замыкания с автоматическим восстановлением, защиту от перегрузки с автоматическим восстановлением после снятия аварийного режима, а также защиту от пониженного входного напряжения.
Таблица выбора модели
| Параметр | Значение для DPBW03F-15 |
| Входное напряжение | 24 В, диапазон 9–36 В |
| Выходное напряжение | 15 В |
| Потребляемый ток без нагрузки | 12 мА |
| Потребляемый ток при полной нагрузке | 150 мА |
| Выходной ток | 0–200 мА |
| КПД типовой | 84% |
| Допустимая ёмкость нагрузки | 120 мкФ |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 9–36 В постоянного тока |
| Максимальное входное импульсное напряжение | 50 В постоянного тока, 100 мс максимум |
| Фильтр | Внутренний конденсатор |
| Защита по входу | Рекомендуется предохранитель 1 А, медленного действия |
| Порог включения по пониженному напряжению | 7,5 В постоянного тока |
| Порог отключения по пониженному напряжению | 6 В постоянного тока |
| Удалённое управление | Включение: R.C. относительно -Vin разомкнуто; выключение: R.C. относительно -Vin менее 1,2 В или короткое замыкание |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 15 В постоянного тока |
| Допуск по выходному напряжению | ±1,5% |
| Номинальная выходная мощность | 3 Вт |
| Выходной ток | 0–200 мА |
| Потребляемый ток без нагрузки | 12 мА |
| Потребляемый ток при полной нагрузке | 150 мА |
| Пульсации и шум | 50 мВ пик-пик |
| Линейная стабилизация | 0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Частота преобразования | 100 кГц |
| Защита от короткого замыкания | Непрерывная, с автоматическим восстановлением |
| Защита от перегрузки | Автоматическое восстановление после устранения аварийного режима |
Защита
| Параметр | Значение |
| Короткое замыкание | Непрерывный режим, автоматическое восстановление |
| Перегрузка | Автоматическое восстановление после устранения неисправности |
| Понижение входного напряжения | Пуск: 7,5 В; отключение: 6 В |
Функции
| Параметр | Значение |
| Удалённое управление | Есть |
| Охлаждение | Свободная воздушная конвекция |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | от -40 до +85 °C |
| Температура корпуса | до +100 °C максимум |
| Рабочая влажность | 20%–90% RH, без конденсации |
| Температура и влажность хранения | от -40 до +125 °C, 10%–95% RH, без конденсации |
| Температурный коэффициент | 0,03%/°C в диапазоне 0…85 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса в течение 1–3 с, максимум 260 °C |
Электромагнитная совместимость
| Параметр | Стандарт | Уровень / примечание |
| Проводимые помехи | BS EN/EN55032 (CISPR32) | Класс A/B с внешними компонентами |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) | Класс A/B с внешними компонентами |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 2, 8 кВ воздушный, 4 кВ контактный |
| Радиочастотное излучаемое поле | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 1, 0,5 кВ |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 1, 0,5 кВ линия-линия |
| Проводимая помехоустойчивость | BS EN/EN61000-4-6 | Уровень 2, 3 В (э.д.с.) |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 2, 3 А/м |
Безопасность и изоляция
| Параметр | Значение |
| Стандарты безопасности | EAC TP TC 020/2011 (EAC TP TC 004 только для типов с входом 48 В) — одобрено |
| Испытательное напряжение изоляции | I/P-O/P: 1,5 кВ постоянного тока |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Ёмкость изоляции | 500 пФ |
Прочее
| Параметр | Значение |
| Материал корпуса | Непроводящий чёрный пластик, класс UL 94V-0 |
| MTBF | Для моделей с одним выходом: 2800 тыс. ч; для моделей с двумя выходами: 2100 тыс. ч, MIL-HDBK-217F (25 °C) |
| Размеры | 21,8 × 9,2 × 11,1 мм |
| Масса | 4,3 г |
| Упаковка | 1 шт. в трубке; 14 шт. в трубке; 2058 шт. в коробке |
Примечания
- Все параметры указаны при номинальном входном напряжении: 24 В для входа 9–36 В и 48 В для входа 18–75 В, номинальной нагрузке, температуре 25 °C и влажности 70% RH, если не оговорено иначе.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
- Линейная стабилизация измеряется от низкой линии к высокой линии при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Финальное оборудование должно подтверждать соответствие требованиям электромагнитной совместимости. Для выполнения испытаний ЭМС следует учитывать указания по тестированию источников питания компонентов.
