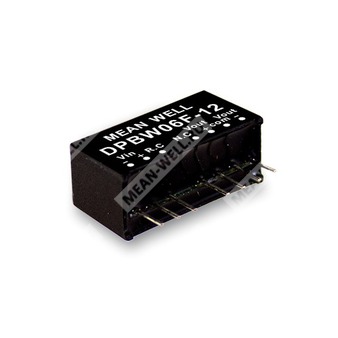

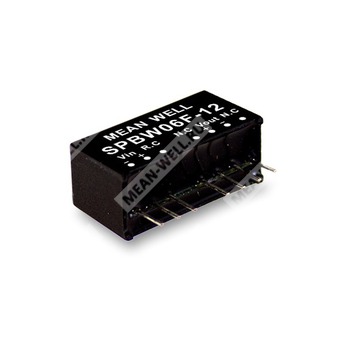

DPBW06F-12 - изолированный регулируемый DC-DC преобразователь мощностью 6 Вт с широким входным диапазоном и выходом 12 В для промышленного применения.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| DPBW06 | Серия изолированных регулируемых модульных DC-DC преобразователей в корпусе SIP8, номинальная мощность 6 Вт |
| F | Входной диапазон 9–36 В DC |
| 12 | Выходное напряжение 12 В DC |
Назначение и особенности
Модуль DPBW06F-12 предназначен для построения изолированных источников питания в промышленной, телекоммуникационной и измерительной аппаратуре. Изделие относится к серии SPBW06/DPBW06 и выполнено в SIP8-корпусе с промышленным стандартным расположением выводов. Преобразователь имеет широкий входной диапазон, гальваническую развязку вход/выход, защиту от короткого замыкания и перегрузки, а также дистанционное включение/выключение.
Основные особенности:
- SIP8-корпус с промышленным стандартным цоколёвочным исполнением
- Широкий диапазон входного напряжения 4:1
- Диапазон рабочих температур от -40 до +85 °C
- Не требуется минимальная нагрузка
- КПД до 88%
- Защита: короткое замыкание с непрерывным режимом восстановления, перегрузка
- Изоляция вход/выход 1,5 кВ DC
- Дистанционное управление ON/OFF
- Международные стандартные выводы
Области применения
- Телекоммуникационные и дата-коммуникационные системы
- Беспроводные сети
- Промышленные системы управления
- Измерительная техника
- Анализаторы
- Детекторы
- Коммутационные устройства передачи данных
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 9–36 В DC |
| Импульсное входное перенапряжение, максимум 100 мс | 50 В DC |
| Фильтр | Внутренний конденсатор |
| Потребляемый ток без нагрузки | 5 мА |
| Потребляемый ток при полной нагрузке | 288 мА |
| Рекомендуемый предохранитель | 1,25 А, быстродействующий |
Выход
| Параметр | Значение |
|---|
| Выходное напряжение | 12 В DC |
| Номинальная мощность | 6 Вт |
| Выходной ток | 0–500 мА |
| Точность выходного напряжения | ±1,5% |
| Пульсации и шум | 100 мВ п-п |
| Регулировка по линии | ±0,2% |
| Регулировка по нагрузке | ±1% |
| КПД типовое | 88% |
| Ёмкостная нагрузка, максимум | 1100 мкФ |
Защита
| Параметр | Значение |
|---|
| Короткое замыкание | Непрерывный режим, автоматическое восстановление |
| Перегрузка | Восстановление после устранения аварийного состояния |
Функции
| Параметр | Значение |
|---|
| Дистанционное включение/выключение | Активный высокий уровень |
| Состояние включено | Вывод R.C. разомкнут относительно -Vin |
| Состояние выключено | Подача 2–4 мА на вывод R.C. |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | -40…+85 °C |
| Температура корпуса | До +100 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Охлаждение | Свободная конвекция воздуха |
| Температура хранения | -55…+125 °C |
| Влажность хранения | 10–95% RH, без конденсации |
| Температурный коэффициент | 0,03%/°C (0…65 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса в течение 1–3 с, максимум 260 °C |
Изоляция и безопасность
| Параметр | Значение |
|---|
| Испытательное напряжение изоляции | 1,5 кВ DC между входом и выходом |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ёмкость изоляции | 50 пФ |
| Стандарты безопасности | EAC TP TC 020/2011 (EAC TP TC 004 для исполнений 48 Vin) |
ЭМС
| Параметр | Значение |
|---|
| Эмиссия по проводимым помехам | BS EN/EN55032 (CISPR32), класс A/B с внешними компонентами |
| Эмиссия по излучаемым помехам | BS EN/EN55032 (CISPR32), класс A/B с внешними компонентами |
| ESD | Уровень 2, ±8 кВ воздух, ±4 кВ контакт |
| Излучаемая восприимчивость | Уровень 2, 3 В/м |
| EFT/пачки импульсов | Уровень 1, 0,5 кВ |
| Импульсные перенапряжения | Уровень 1, 0,5 кВ линия-линия |
| Проводимые помехи по устойчивости | Уровень 2, 3 В (э.м.с.) |
| Магнитное поле | Уровень 2, 3 А/м |
Надёжность, размеры и упаковка
| Параметр | Значение |
|---|
| MTBF | 1850 тыс. часов по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 21,8 × 9,2 × 11,1 мм |
| Масса | 4,5 г |
| Упаковка в трубку | 14 шт. в трубке |
| Количество в коробке | 2058 шт. / 147 трубок |
| Масса коробки | 13,98 кг |
| Размеры коробки | 390,9 × 284,8 × 175,7 мм |
Назначение выводов
| Номер вывода | Назначение |
|---|
| 1 | -Vin |
| 2 | +Vin |
| 3 | R.C. |
| 5 | N.C. |
| 6 | +Vout |
| 7 | -Vout |
| 8 | N.C. |
Примечания
1. Все параметры указаны при нормальном входном напряжении 24 В DC, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70% RH.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконечной нагрузкой служат конденсаторы 0,1 мкФ и 47 мкФ.
3. Регулировка по линии измеряется от низкого входного напряжения к высокому при номинальной нагрузке.
4. Регулировка по нагрузке измеряется от 0% до 100% номинальной нагрузки.
5. Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС. Для методики испытаний следует использовать рекомендации по испытаниям ЭМИ для компонентных источников питания.
