DPRN01L-12 - изолированный DC-DC преобразователь 1 Вт с одним выходом 12 В для промышленной электроники и телеком-систем.
Партномер: DPRN01L-12
Расшифровка партномера
| Элемент обозначения | Расшифровка |
|---|
| D | Двойной выход |
| PRN01 | Серия PRN01, мощность 1 Вт |
| L | Диапазон входного напряжения L: 4,75…5,5 В DC |
| 12 | Выходное напряжение: ±12 В DC |
Назначение и общие сведения

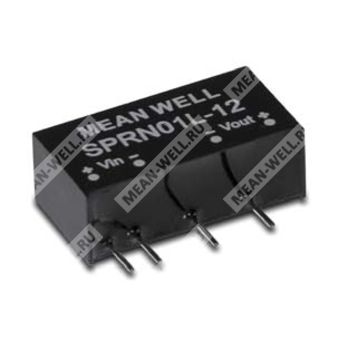

DPRN01L-12 представляет собой изолированный и стабилизированный DC-DC преобразователь модульного типа в корпусе SIP6. Изделие предназначено для формирования двухполярного выходного напряжения ±12 В при питании от источника постоянного тока 5 В в пределах диапазона L.
Модуль рассчитан на применение в системах промышленного управления, телекоммуникационном и датаком-оборудовании, беспроводных сетях, измерительной и аналитической аппаратуре, а также в детекторах и коммутаторах данных.
Особенности
- Корпус SIP6 со стандартной распиновкой.
- Выход: ±12 В DC.
- Изоляция вход/выход 1,5 кВ DC.
- Рабочий температурный диапазон: -40…+90 °C.
- Соответствие BS EN/EN55032, излучаемые помехи, класс B, без дополнительных компонентов.
- Защита от короткого замыкания.
- Низкая стоимость.
- Применение при свободной конвекции воздуха.
- Изделие допускает установку в системы промышленной и телекоммуникационной электроники.
Области применения
- Телекоммуникационные и датаком-системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительные приборы.
- Анализаторы.
- Детекторы.
- Коммутаторы данных.
Описание
Серия SPRN01 и DPRN01 представляет собой 1-ваттные изолированные и стабилизированные модульные DC-DC преобразователи в корпусе SIP6. Серия использует стандартные выводы, имеет широкий диапазон рабочих температур, обеспечивает гальваническую развязку входа и выхода 1,5 кВ DC и соответствует требованиям BS EN/EN55032 по излучаемым помехам класса B без применения дополнительных компонентов. Предусмотрена защита от короткого замыкания.
Модели серии рассчитаны на различные номиналы входного напряжения 5 В, 12 В, 24 В и 48 В с допуском -5…+10 %, а также на различные выходные напряжения: 5 В, 12 В, 15 В для однополярного выхода и ±12 В, ±15 В для двухполярного выхода. DPRN01L-12 относится к двухполярным моделям с номиналом входа 5 В и выходом ±12 В.
Таблица параметров DPRN01L-12
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 4,75…5,5 В DC |
| Номинальное входное напряжение для измерений | 5 В DC |
| Пусковое входное напряжение | 9 В DC, максимальное значение для 5-В моделей в течение 100 мс |
| Фильтрация на входе | Внутренний конденсатор |
| Предохранитель по входу | Рекомендуется; для 5-В моделей — 500 мА |
| Входной ток без нагрузки | 40 мА |
| Входной ток при полной нагрузке | 305 мА |
Выход
| Параметр | Значение |
|---|
| Выходное напряжение | ±12 В DC |
| Выходной ток | ±0…42 мА |
| Номинальная мощность | 1 Вт |
| Погрешность выходного напряжения | ±3,0 % |
| Допуск по напряжению | ±1,0 % |
| Пульсации и шум | 75 мВ p-p |
| Регулирование по линии | ±1,0 % |
| Регулирование по нагрузке | ±1,0 % |
| Частота переключения | 110 кГц |
| КПД типовое | 66 % |
| Допустимая емкостная нагрузка | ±47 мкФ на каждый выход |
Защита
| Параметр | Значение |
|---|
| Защита от короткого замыкания | Ограничение тока |
| Время работы в режиме короткого замыкания | До 1 с для DPRN01 |
Изоляция и электрическая прочность
| Параметр | Значение |
|---|
| Испытательное напряжение изоляции вход/выход | 1,5 кВ DC |
| Сопротивление изоляции вход/выход | 100 МОм / 500 В DC / 25 °C / 70 % RH |
| Изоляционная емкость | 80 пФ |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | -40…+90 °C |
| Температура корпуса | До +110 °C |
| Влажность при работе | 20…90 % RH, без конденсации |
| Охлаждение | Свободная конвекция воздуха |
| Температура и влажность хранения | -55…+125 °C, 10…95 % RH, без конденсации |
| Температурный коэффициент | 0,05 %/°C в диапазоне 0…71 °C |
| Вибрация | 10…500 Гц, 2G, по 10 мин на цикл, суммарно 60 мин по осям X, Y, Z |
| Температура пайки | На расстоянии 1,5 мм от корпуса, 1…3 с, максимум 260 °C |
Соответствие требованиям по ЭМС и безопасности
| Параметр | Значение |
|---|
| Стандарты безопасности | EAC TP TC 020/2011 approved |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), класс B |
| ЭСР | BS EN/EN61000-4-2, уровень 3, ±8 кВ воздух, уровень 2, ±4 кВ контакт |
| Радиочастотная восприимчивость | BS EN/EN61000-4-3, уровень 2, 3 В/м |
| Быстрые переходные процессы | BS EN/EN61000-4-4, уровень 1, 0,5 кВ по питанию, уровень 2, 0,5 кВ по сигналу |
| Импульсные помехи | BS EN/EN61000-4-5, уровень 2, 0,5 кВ линия-линия, уровень 2, 1 кВ линия-земля |
| Кондуктивная восприимчивость | BS EN/EN61000-4-6, уровень 2, 3 В (э.д.с.) |
| Магнитное поле | BS EN/EN61000-4-8, уровень 1, 1 А/м |
Надежность и конструкция
| Параметр | Значение |
|---|
| MTBF | 1000 тыс. ч по MIL-HDBK-217F (25 °C) |
| Материал корпуса | Непроводящий черный пластик, класс UL 94V-0 |
| Масса | 2,5 г |
Габаритные размеры
| Параметр | Значение |
|---|
| Размеры корпуса | 19,6 × 7,1 × 10,14 мм |
| Размеры в дюймах | 0,77 × 0,28 × 0,40 |
Распиновка
| Номер вывода | Назначение для DPRN01 |
|---|
| 1 | +Vin |
| 2 | -Vin |
| 4 | -Vout |
| 5 | Common |
| 6 | +Vout |
Примечания
- Все параметры указаны при нормальном входном напряжении L: 5 В DC, номинальной нагрузке, температуре окружающей среды 25 °C и относительной влажности 70 %.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, завершенной конденсаторами 0,1 мкФ и 47 мкФ.
- Регулирование по линии измеряется от низкой линии к высокой линии при номинальной нагрузке.
- Регулирование по нагрузке измеряется в диапазоне от 10 % до 100 % номинальной нагрузки.
- Готовое оборудование должно быть повторно проверено на соответствие директивам по ЭМС.
Упаковка
| Параметр | Значение |
|---|
| Упаковка | По 25 шт. в трубке, 4000 шт. в 160 трубках на картонную коробку |
| Масса одной трубки | 91 г |
| Масса одной картонной коробки | 15,63 кг |
| Размеры картонной коробки | 600 × 230 × 220 мм |
