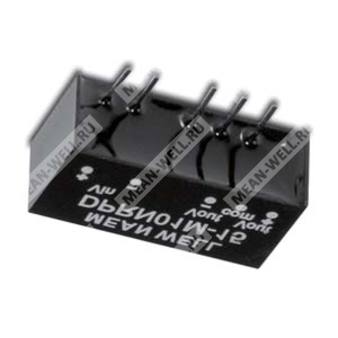

DPRN01M-12 — изолированный стабилизированный DC-DC преобразователь мощностью 1 Вт с одним выходом 12 В в корпусе SIP6.
Расшифровка партномера DPRN01M-12
| Обозначение | Расшифровка |
| D | Двойной выход |
| PRN01 | Серия 1-Вт изолированных стабилизированных DC-DC преобразователей |
| M | Номинальное входное напряжение 12 В |
| 12 | Выходное напряжение 12 В |
Назначение и особенности
Компонент DPRN01M-12 представляет собой модульный изолированный DC-DC преобразователь мощностью 1 Вт в корпусе SIP6, предназначенный для построения локальных гальванически развязанных источников питания в промышленной электронике, телекоммуникационном оборудовании, измерительной и управляющей аппаратуре.
- Корпус SIP6 с индустриальным стандартным расположением выводов.
- Диапазон рабочих температур: от -40 до +90 °C.
- Гальваническая развязка вход-выход 1,5 кВ DC.
- Соответствие требованиям BS EN/EN55032, класс B, без дополнительных компонентов.
- Защита от короткого замыкания.
- Низкая стоимость.
- Подходит для систем распределённого питания и телекоммуникационной техники.
Описание
Серия SPRN01 и DPRN01 — это 1-Вт изолированные и стабилизированные DC-DC модули в корпусе SIP6. Модули рассчитаны на различные входные напряжения 5 В, 12 В, 24 В и 48 В с допуском -5…+10%, а также на различные выходные напряжения: 5 В, 12 В, 15 В для однополярных исполнений и ±12 В, ±15 В для двухполярных исполнений. Изделия предназначены для применения в системах промышленного управления, телекоммуникациях, беспроводных сетях, измерительной и контрольной аппаратуре, анализаторах, детекторах и коммутационном оборудовании передачи данных.
Области применения
- Телекоммуникационные и дата-коммуникационные системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительная аппаратура.
- Анализаторы.
- Детекторы.
- Коммутационные устройства передачи данных.
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 11,4…13,2 В DC |
| Пиковое входное напряжение | 18 В DC в течение до 100 мс |
| Фильтр | Внутренний конденсатор |
| Рекомендуемая защита по входу | Предохранитель 250 мА |
| Потребляемый ток без нагрузки | 18 мА |
| Потребляемый ток при полной нагрузке | 124 мА |
| Потребляемая мощность внутри модуля | 600 мВт |
Параметры выхода
| Параметр | Значение |
| Выходное напряжение | ±12 В DC |
| Выходной ток | ±0…42 мА |
| Точность выходного напряжения | ±1,0% |
| Номинальная выходная мощность | 1 Вт |
| Пульсации и шум | 75 мВ пик-пик |
| Регулирование по линии | ±1,0% |
| Регулирование по нагрузке | ±1,0% |
| Частота переключения | 110 кГц |
| Допустимая ёмкость нагрузки | *±47 мкФ на каждый выход |
Защита
| Параметр | Значение |
| Защита от короткого замыкания | Ограничение тока, максимальное время: 1 с |
| Диапазон входного перенапряжения | Для 12-В моделей: 18 В DC |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40…+90 °C |
| Температура корпуса | До +110 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура хранения | -55…+125 °C |
| Влажность хранения | 10…95% RH, без конденсации |
| Температурный коэффициент | 0,05% / °C в диапазоне 0…71 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 1…3 с, максимум 260 °C |
| Снижение нагрузки | При естественной конвекции: 100% до 71 °C; 60% при 85 °C; 35% при 90 °C |
Изоляция и безопасность
| Параметр | Значение |
| Испытательное напряжение изоляции | 1,5 кВ DC между входом и выходом |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ёмкость изоляции | 80 пФ |
| Стандарты безопасности | EAC TP TC 020/2011 approved |
ЭМС
| Параметр | Значение |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), класс B |
| Проводимые помехи | BS EN/EN55032 (CISPR32), N/A |
| Электростатический разряд | Уровень 3, ±8 кВ воздух, уровень 2, ±4 кВ контакт |
| Радиочастотное поле | Уровень 2, 3 В/м |
| Электрические быстрые переходные процессы | Уровень 1, 0,5 кВ по питанию, уровень 2, 0,5 кВ по сигналу |
| Импульсные помехи | Уровень 2, 0,5 кВ линия-линия, уровень 2, 1 кВ линия-земля |
| Проводимые радиочастотные помехи | Уровень 2, 3 В (э.д.с.) |
| Магнитное поле промышленной частоты | Уровень 1, 1 А/м |
Надёжность и конструкция
| Параметр | Значение |
| MTBF | 1000 тыс. часов по MIL-HDBK-217F (25 °C) |
| Материал корпуса | Непроводящий чёрный пластик, класс UL 94V-0 |
| Масса | 2,5 г |
Габаритные размеры
| Параметр | Значение |
| Длина | 19,6 мм |
| Ширина | 7,1 мм |
| Высота | 10,14 мм |
| Размеры в дюймах | 0,77 × 0,28 × 0,40 |
Назначение выводов
| Номер вывода | Назначение |
| 1 | +Vin |
| 2 | -Vin |
| 4 | -Vout |
| 5 | Common |
| 6 | +Vout |
Упаковка
| Параметр | Значение |
| Количество в трубке | 25 шт. |
| Масса одной трубки | 91 г |
| Максимальное количество в коробке | 4000 шт. |
| Масса коробки | 15,63 кг |
| Размеры коробки | L600 × W230 × H220 мм |
Примечания
- Все параметры указаны при нормальном входном напряжении (L: 5 В DC, M: 12 В DC, N: 24 В DC, O: 48 В DC), номинальной нагрузке, температуре 25 °C и относительной влажности 70%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, завершённой конденсаторами 0,1 мкФ и 47 мкФ.
- Регулирование по линии измеряется от минимального входного напряжения до максимального при номинальной нагрузке.
- Регулирование по нагрузке измеряется в диапазоне 10…100% номинальной нагрузки.
- Конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
