DPRN01O-12

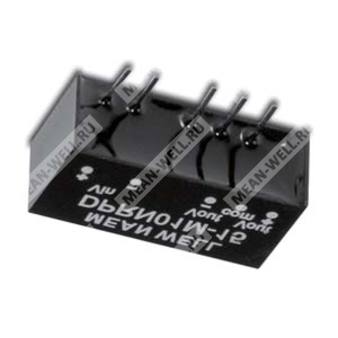

DPRN01O-12 - изолированный регулируемый DC-DC преобразователь мощностью 1 Вт с выходом ±12 В для монтажа в SIP6.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| Серия | DPRN01 | Серия изолированных регулируемых DC-DC преобразователей, двухвыходное исполнение |
| Исполнение входа | O | Номинальный вход 48 В; диапазон 45,6…52,8 В постоянного тока |
| Выходное напряжение | 12 | Двухполярный выход ±12 В постоянного тока |
Назначение
DPRN01O-12 — компактный изолированный модульный преобразователь постоянного тока в постоянный ток с регулируемым выходом, предназначенный для получения двухполярного стабилизированного питания ±12 В из входной шины 48 В в промышленной, телекоммуникационной и измерительной аппаратуре.
Особенности
- Корпус SIP6 с выводами по отраслевому стандарту.
- Двухвыходное исполнение.
- Рабочий диапазон температур: от -40 до +90 °C.
- Напряжение изоляции вход–выход: 1,5 кВ DC.
- Соответствие BS EN/EN55032, класс B, без дополнительных компонентов.
- Защита от короткого замыкания.
- Низкая стоимость.
- Наработка на отказ: 1000 тыс. часов по MIL-HDBK-217F при 25 °C.
Области применения
- Телекоммуникационные и дата-коммуникационные системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительная аппаратура.
- Анализаторы.
- Детекторы.
- Коммутационные системы передачи данных.
Описание

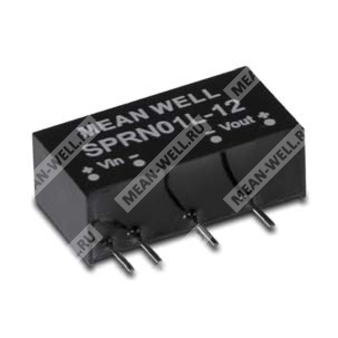

Серия SPRN01 и DPRN01 представляет собой 1-ваттные изолированные и стабилизированные DC-DC модули в корпусе SIP6. Модуль DPRN01O-12 относится к двухвыходному исполнению и предназначен для работы от входа 48 В с формированием выходного напряжения ±12 В. Конструкция ориентирована на применение в системах с жесткими требованиями к габаритам, электрической развязке, электромагнитной совместимости и надежности.
Параметры
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 45,6…52,8 В постоянного тока |
| Номинальное входное напряжение для исполнения O | 48 В постоянного тока |
| Пиковое допустимое входное напряжение, 100 мс макс. | 60 В постоянного тока |
| Внутренний фильтр | Внутренний конденсатор |
| Рекомендуемая защита по входу | Предохранитель 60 мА для моделей 48 В |
Выход
| Параметр | Значение |
| Выходное напряжение | ±12 В постоянного тока |
| Выходная мощность | 1 Вт |
| Номинальный выходной ток | ±0…42 мА |
| Точность выходного напряжения | ±1,0% |
| Пульсации и шум | 75 мВ п-п |
| Стабилизация по линии | ±1,0% |
| Стабилизация по нагрузке | ±1,0% |
| Частота переключения | 110 кГц |
| Внутренние потери мощности | 600 мВт |
| Допустимая емкость нагрузки | *±47 мкФ на каждый выход |
| КПД типовое | 63% |
Защита
| Параметр | Значение |
| Защита от короткого замыкания | Ограничение тока; длительность при КЗ до 1 с для DPRN01 |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+90 °C |
| Температура корпуса | До +110 °C |
| Влажность при работе | 20…90 % RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура хранения | -55…+125 °C |
| Влажность хранения | 10…95 % RH, без конденсации |
| Температурный коэффициент | 0,05 %/°C (0…71 °C) |
| Пайка | 1,5 мм от корпуса в течение 1…3 с; максимум 260 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Электрическая прочность, изоляция и ЭМС
| Параметр | Значение |
| Напряжение изоляции вход–выход | 1,5 кВ DC |
| Сопротивление изоляции вход–выход | 100 МОм / 500 В DC / 25 °C / 70 % RH |
| Емкость изоляции | 80 пФ |
| Эмиссия по проводимым помехам | BS EN/EN55032 (CISPR32) |
| Эмиссия по излучаемым помехам | BS EN/EN55032 (CISPR32), класс B |
| ESD | Уровень 3, ±8 кВ воздух, уровень 2, ±4 кВ контакт |
| Излучаемая восприимчивость | Уровень 2, 3 В/м |
| EFT/пачки | Уровень 2, 0,5 кВ по линии, уровень 2, 0,5 кВ по сигналу |
| Скачок напряжения | Уровень 2, 0,5 кВ линия- линия, уровень 2, 1 кВ линия-земля |
| Проводимая восприимчивость | Уровень 2, 3 В (э.д.с.) |
| Магнитное поле | Уровень 1, 1 А/м |
| Стандарты безопасности | EAC TP TC 020/2011 approved |
Прочее
| Параметр | Значение |
| MTBF | 1000 тыс. часов по MIL-HDBK-217F (25 °C) |
| Размеры | 19,6 × 7,1 × 10,14 мм |
| Масса | 2,5 г |
| Материал корпуса | Непроводящий черный пластик, UL 94V-0 |
| Упаковка | 25 шт. в трубке; 4000 шт. в 160 трубках на картонную коробку |
| Габариты картонной коробки | L600 × W230 × H220 |
| Масса одной трубки | 91 г |
| Масса одной коробки | 15,63 кг |
Примечания
- Все параметры указаны при нормальном входном напряжении, номинальной нагрузке, температуре окружающей среды 25 °C и относительной влажности 70 %.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
- Стабилизация по линии измеряется при переходе от низкого входного напряжения к высокому при номинальной нагрузке.
- Стабилизация по нагрузке измеряется в диапазоне от 10 % до 100 % номинальной нагрузки.
- Для ограничения тока при коротком замыкании для DPRN01 допустимая длительность составляет до 1 с.
- Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
