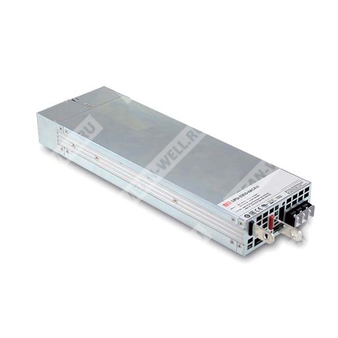

DPU-3200-48
DPU-3200-48 - промышленный источник питания 48 В для ответственных систем с функциями программирования и резервирования.
Расшифровка партномера
| Обозначение | Расшифровка |
| DPU | Серия DPU, закрытый источник питания AC/DC |
| 3200 | Номинальная выходная мощность 3200 Вт |
| 48 | Номинальное выходное напряжение 48 В |
Назначение и особенности
DPU-3200-48 — это закрытый промышленный источник питания переменного/постоянного тока с одним выходом, рассчитанный на номинальную мощность 3,2 кВт и выход 48 В. Устройство предназначено для применения в промышленной автоматике, измерительных и испытательных системах, лазерном оборудовании, светотехнике, источниках постоянного тока и резервированных системах питания.
Блок питания имеет универсальный вход, активную коррекцию коэффициента мощности, высокий КПД, встроенное принудительное воздушное охлаждение и набор сервисных функций: программирование выходного напряжения, программирование уровня постоянного тока, дистанционное включение/выключение, удалённое измерение, сигналы аварии и готовности, а также активное разделение нагрузки при параллельной работе.
Области применения
- Системы промышленного управления и автоматизации
- Измерительная и испытательная аппаратура
- Лазерное оборудование
- Системы для длительной наработки и старения
- Цифровое вещание
- Источники постоянного тока
- Резервированные системы питания
Описание
DPU-3200-48 представляет собой 3,2 кВт источник питания закрытого исполнения с низкопрофильной конструкцией 1U и высокой удельной мощностью. Серия рассчитана на вход 90–264 В AC и обеспечивает выходы, востребованные в промышленности. Каждый модуль охлаждается терморегулируемым вентилятором. Конструкция предусматривает возможность расширения функциональности за счёт встроенных режимов: программирование напряжения и тока, активное распределение тока при параллельной работе, дистанционное включение/выключение и дополнительные вспомогательные выходы.
Технические характеристики
Выход
| Параметр | Значение для DPU-3200-48 |
| Выходное напряжение постоянного тока | 48 В |
| Номинальный ток | 67 А |
| Диапазон тока | 0–67 А |
| Номинальная мощность | 3216 Вт |
| Пульсации и шум | 480 мВ п-п |
| Диапазон регулировки выходного напряжения | 47,5–58,8 В |
| Точность стабилизации по сети | ±1,0% |
| Точность стабилизации по нагрузке | ±0,5% |
| Допуск выходного напряжения | ±0,5% |
| Время установки, нарастания | 1500 мс, 60 мс/230 В AC при полной нагрузке |
| Время удержания | 16 мс / 230 В AC при 75% нагрузке; 9 мс / 230 В AC при полной нагрузке |
Вход
| Параметр | Значение для DPU-3200-48 |
| Диапазон входного напряжения | 90–264 В AC / 127–370 В DC |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | 0,97 при 230 В AC и полной нагрузке |
| КПД | 94,5% |
| Пусковой ток | 55 А / 230 В AC при холодном старте |
| Ток утечки | <2 мА / 230 В AC |
| Входной ток | 17 А / 230 В AC |
Защита
| Параметр | Значение для DPU-3200-48 |
| Перегрузка | 105–115% от номинального тока |
| Режим защиты от перегрузки | Ограничение постоянным током; отключение выходного напряжения через 5 с; после падения выходного напряжения — повторное включение для восстановления |
| Перенапряжение | 63–75 В |
| Режим защиты от перенапряжения | Отключение выходного напряжения; восстановление при повторном включении |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Функции
| Параметр | Значение для DPU-3200-48 |
| Программирование напряжения | 50–125% от номинального выходного напряжения |
| Программирование уровня постоянного тока | 20–100% от номинального тока |
| Дистанционное измерение | Компенсация падения напряжения на проводах нагрузки до 0,5 В |
| Дистанционное включение/выключение | Управление электрическим сигналом или сухим контактом; включение — короткое замыкание, выключение — разрыв |
| Сигналы аварии | Изолированные TTL-сигналы T-ALARM и DC-OK |
| Вспомогательное питание | 5 В / 0,3 А; 12 В / 0,8 А |
| Параллельная работа | До 5 модулей с активным разделением тока |
Среда эксплуатации
| Параметр | Значение для DPU-3200-48 |
| Рабочая температура | от -30 до +70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | от -40 до +85 °C |
| Влажность хранения | 10–95% RH, без конденсации |
| Температурный коэффициент | 0,03%/°C (0–50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр | Значение для DPU-3200-48 |
| Стандарты безопасности | UL62368-1, CSA C22.2, TUV EN62368-1, EAC TP TC 004, IEC62368-1, BS EN/EN62368-1 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Проводимые помехи: BS EN/EN55032 (CISPR32), класс B; излучаемые помехи: BS EN/EN55032 (CISPR32), класс A; гармонический ток: BS EN/EN61000-3-2, класс A; фликер: BS EN/EN61000-3-3 |
| Помехоустойчивость ЭМС | ESD: уровень 3, 8 кВ воздух, 4 кВ контакт; излучаемое поле: уровень 3; EFT/Burst: уровень 3; Surge: 2 кВ линия-линия, 4 кВ линия-земля; проводимые помехи: уровень 3; магнитное поле: уровень 4; провалы и прерывания: >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Надёжность, габариты и упаковка
| Параметр | Значение для DPU-3200-48 |
| MTBF | 502,9 тыс. ч, Telcordia SR-332 (Bellcore); 44,9 тыс. ч, MIL-HDBK-217F (25 °C) |
| Габариты | 325,8 × 107 × 41 мм |
| Габариты в дюймах | 12,8 × 4,21 × 1,61 дюйма |
| Масса | 2,76 кг |
| Упаковка | 4 шт. / 12 кг / 0,81 куб. фута |
Примечания
1. Все параметры, не оговорённые особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются полосой 20 МГц с использованием витой пары проводов длиной 12 дюймов, терминованных конденсатором 0,1 мкФ и 47 мкФ параллельно.
3. Под действием низкого входного напряжения или неполной нагрузки пульсации выходного напряжения могут быть выше указанного значения на высокой нагрузке; при увеличении нагрузки свыше 5% они возвращаются к норме.
4. Допуск включает уставку, линейную стабилизацию и стабилизацию по нагрузке.
5. Может потребоваться дерейтинг. Требуется проверка графика снижения мощности для более подробных данных.
6. Эффективность измеряется при 75% нагрузке.
7. При использовании функции плавного старта на выходе U/V может наблюдаться кратковременный высокий шум, определяемый в данном документе.
8. Выход отключается, если напряжение O/P ниже 80% от Vset в течение 5 с; восстановление — после повторного включения.
9. При параллельном соединении нескольких БП и использовании длинных кабелей возможно увеличение помех в линии связи; рекомендуется применять правильное фильтрование и витые пары для линий связи.
10. Источник питания считается компонентом, который будет установлен в конечное оборудование. Все испытания ЭМС выполняются путём монтажа устройства на металлическую пластину 400×200 мм толщиной 1 мм. Для корректного выполнения испытаний следует учитывать требования конечного оборудования и руководства по ЭМС.
11. Температура окружающей среды для моделей с вентилятором, работающих при высоте выше 2000 м, составляет 3,5 °C/1000 м.
