DPU01M-12 — изолированный нерегулируемый DC-DC преобразователь 1 Вт с выходом ±12 В для промышленной электроники.
Расшифровка партномера
| Элемент обозначения | Значение |
| D | Двухполярный выход |
| PU01 | Серия, мощность 1 Вт |
| M | Входное напряжение 10,8–13,2 В |
| 12 | Выходное напряжение ±12 В |
Назначение

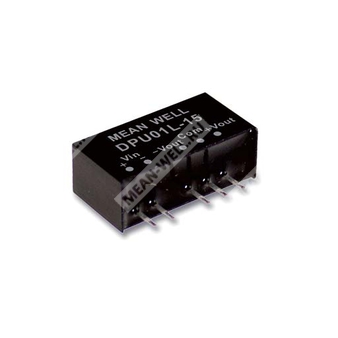

DPU01M-12 представляет собой модульный изолированный нерегулируемый DC-DC преобразователь в корпусе SIP6, предназначенный для формирования двухполярного стабилизационно-независимого выходного напряжения ±12 В при работе от источника 12 В постоянного тока. Применяется в системах промышленной автоматики, телекоммуникациях, распределённой силовой архитектуре и измерительной аппаратуре.
Особенности
- Корпус SIP6 со стандартной распиновкой.
- Выходное напряжение ±12 В.
- Изоляция входа/выхода 1,5 кВ постоянного тока.
- Нерегулируемая архитектура.
- Высокий КПД до 81% для данной модификации.
- Защита от короткого замыкания.
- Работа в диапазоне температур от -40 до +90 °C.
- Естественное охлаждение за счёт конвекции.
- Низкая стоимость.
- Конструктив для промышленного применения.
Области применения
- Телекоммуникационные и дата-центровые системы.
- Беспроводные сети.
- Промышленное управление.
- Измерительная техника.
- Анализаторы.
- Детекторные системы.
- Цифровые коммутационные узлы и системы распределённого питания.
Описание
Серия SPU01 и DPU01 — это изолированные нерегулируемые DC-DC преобразователи мощностью 1 Вт в корпусе SIP6. Модификация DPU01M-12 рассчитана на вход 10,8–13,2 В и обеспечивает двухполярный выход ±12 В. Модуль выполнен по стандартной промышленной компоновке выводов, имеет изоляцию 1,5 кВ между входом и выходом, малые габариты и предназначен для монтажа в системах, где требуется компактный локальный источник питания с развязкой.
Расшифровка основных параметров
| Параметр | Значение |
| Тип преобразователя | Изолированный нерегулируемый DC-DC преобразователь |
| Номинальная мощность | 1 Вт |
| Тип выхода | Двухполярный |
| Корпус | SIP6 |
| Серия | DPU01 |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 10,8–13,2 В постоянного тока |
| Максимальное импульсное перенапряжение | 18 В постоянного тока, 100 мс макс. |
| Фильтрация | Внутренний конденсатор |
| Защита по входу | Рекомендуется предохранитель медленного действия 500 мА для всех моделей |
| Потребляемый ток без нагрузки | 15 мА |
| Потребляемый ток при полной нагрузке | 255 мА |
Параметры выхода
| Параметр | Значение |
| Выходное напряжение | ±12 В |
| Выходной ток | ±0–42 мА |
| Точность выходного напряжения | ±3,0% |
| Пульсации и шум | 75 мВ п-п |
| Погрешность по линии | 1,2% при изменении входного напряжения на 1% |
| Регулирование по нагрузке | 10% |
| Частота преобразования | 100 кГц |
| Максимальная ёмкостная нагрузка | *100 мкФ на каждый выход |
| Защита от короткого замыкания | 1 секунда макс. |
Параметры защиты
| Параметр | Значение |
| Защита от короткого замыкания | Есть |
| Защита по входу | Рекомендуется предохранитель 500 мА медленного действия |
Эксплуатационные параметры
| Параметр | Значение |
| Рабочая температура | -40…+90 °C |
| Температура корпуса | +100 °C макс. |
| Рабочая влажность | 20–90% RH, без конденсации |
| Охлаждение | Свободная конвекция воздуха |
| Температура и влажность хранения | -55…+125 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | 0,03% / °C (0…85 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 1–3 с, до 260 °C макс. |
Изоляция и безопасность
| Параметр | Значение |
| Испытательное напряжение изоляции | 1,5 кВ постоянного тока между входом и выходом |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ёмкость изоляции | 10 пФ |
| Стандарты безопасности | EAC TP TC 020/2011 approved |
ЭМС
| Параметр | Стандарт | Уровень / примечание |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) | Класс A |
| Проводимые помехи | BS EN/EN55032 (CISPR32) | Не нормируется |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 2, ±8 кВ воздух, ±4 кВ контакт |
| Радиочастотное электромагнитное поле | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 1, 0,5 кВ |
| Импульсные помехи | BS EN/EN61000-4-5 | Уровень 1, 0,5 кВ линия-линия |
| Проводимые радиопомехи | BS EN/EN61000-4-6 | Уровень 2, 3 В (э.д.с.) |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 2, 3 А/м |
Надёжность и прочее
| Параметр | Значение |
| MTBF | 1500 тыс. ч по MIL-HDBK-217F (25 °C) |
| Материал корпуса | Непроводящий чёрный пластик, UL 94V-0 |
| Габариты | 19,5 × 6,1 × 10,2 мм |
| Масса | 2,3 г |
Упаковка
| Параметр | Значение |
| Упаковка | 16 шт. в трубке, 2944 шт. / 184 трубки в картоне |
| Масса одной трубки | 50,3 г |
| Масса одной картонной коробки | 11,26 кг |
| Размеры картонной коробки | 390,9 × 284,8 × 175,7 мм |
Примечания
- Все параметры указаны при нормальном входном напряжении: L 5 В DC, M 12 В DC, N 24 В DC, номинальной нагрузке и температуре 25 °C, относительной влажности 70%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием скрученной пары проводов, оконцованной конденсатором 0,1 мкФ и 47 мкФ.
- Регулирование по линии измеряется от нижней до верхней границы входного напряжения при номинальной нагрузке.
- Регулирование по нагрузке измеряется в диапазоне 20–100% от номинальной нагрузки.
- Финальное оборудование должно быть повторно подтверждено на соответствие требованиям ЭМС в составе конечного изделия.
