DPU01N-12

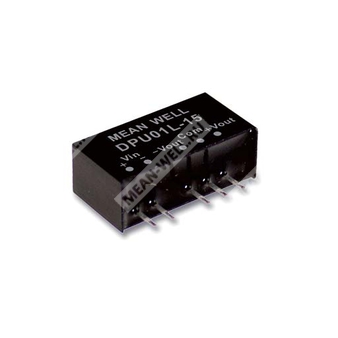

DPU01N-12 - неизолированный модульный преобразователь постоянного тока 1 Вт с одним входом и двумя выходами на 12 В.
Назначение и общая характеристика
Компонент DPU01N-12 представляет собой миниатюрный модульный преобразователь постоянного тока постоянного тока в корпусе SIP6, предназначенный для формирования двухполярного выходного напряжения ±12 В при питании от номинального входа 24 В. Изделие относится к серии SPU01 & DPU01 и выполнено как неизолированный понижающий/формирующий DC-DC преобразователь с одним ваттом выходной мощности.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|---|
| D | Два выхода, двухполярное исполнение |
| PU | Серия модульных DC-DC преобразователей |
| 01 | Номинальная мощность 1 Вт |
| N | Входная группа 21,6–26,4 В |
| 12 | Выходное напряжение ±12 В |
Описание
Серия SPU01 и DPU01 представляет собой 1-ваттные изолированные и неизолированные модульные DC-DC преобразователи в корпусе SIP6. Изделие DPU01N-12 относится к неизолированному исполнению с двухполярным выходом, применяемому в системах промышленной автоматики, телекоммуникационного оборудования, распределённых систем питания, измерительной аппаратуры и аналогичных узлах, где требуется компактный источник питания с фиксированным выходным напряжением.
Преобразователь рассчитан на работу в расширенном диапазоне температур, обладает высокой эффективностью, низкой стоимостью и защитой от короткого замыкания. Конструкция ориентирована на монтаж в аппаратуру с ограниченным объёмом, где требуется стандартная выводная совместимость и высокая плотность компоновки.
Области применения
- Телекоммуникационные и дата-коммуникационные системы
- Беспроводные сети
- Промышленные системы управления
- Измерительная техника
- Анализаторы
- Детекторы
- Коммутационная аппаратура для передачи данных
Параметры модели DPU01N-12
| Параметр | Значение |
|---|---|
| Наименование | DPU01N-12 |
| Тип | Неизолированный DC-DC преобразователь постоянного тока |
| Серия | SPU01 & DPU01 |
| Исполнение | Двухвыходное |
| Номинальная мощность | 1 Вт |
| Корпус | SIP6 |
| Код входной группы | N |
| Номинальное входное напряжение | 24 В |
| Диапазон входного напряжения | 21,6–26,4 В |
| Выходное напряжение | ±12 В |
| Тип выходов | Двухполярные |
Вход
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения | 21,6–26,4 В |
| Импульсное перенапряжение, не более 100 мс | 30 В DC |
| Фильтр | Внутренний конденсатор |
| Защита | Рекомендуется предохранитель плавкий медленного действия 500 мА для всех моделей |
| Потребляемая мощность внутренних цепей | 500 мВт |
| Типовое входное напряжение для измерений | 24 В |
Выход
| Параметр | Значение |
|---|---|
| Выходное напряжение | ±12 В |
| Точность выходного напряжения | ±3,0% |
| Номинальная выходная мощность | 1 Вт |
| Пульсации и шум | 75 мВ п-п |
| Линейная регулировка | 1,2% при изменении входного напряжения на 1% |
| Нагрузочная регулировка | 10% |
| Частота преобразования | 75 кГц |
| Допустимая ёмкость нагрузки | *100 мкФ на каждый выход |
| Ток нагрузки, суммарный | ±0–42 мА |
| Типовой КПД | 80% |
Защита
| Параметр | Значение |
|---|---|
| Защита от короткого замыкания | 1 секунда, максимум |
Эксплуатационные условия
| Параметр | Значение |
|---|---|
| Рабочая температура | -40...+90 °C |
| Температура корпуса | +100 °C, максимум |
| Рабочая влажность | 20...90% RH, без конденсации |
| Охлаждение | Естественная воздушная конвекция |
| Температура хранения и влажность | -55...+125 °C, 10...95% RH, без конденсации |
| Температурный коэффициент | 0,03% / °C в диапазоне 0...85 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 1–3 с, 260 °C максимум |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|---|
| Испытательное напряжение | 1,5 кВ DC между входом и выходом |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ёмкость изоляции | 10 пФ |
| Стандарты безопасности | EAC TP TC 020/2011 approved |
ЭМС
| Параметр | Стандарт | Уровень / примечание |
|---|---|---|
| Эмиссия по проводам | BS EN/EN55032 (CISPR32) | Не нормируется |
| Излучаемая эмиссия | BS EN/EN55032 (CISPR32) | Класс A |
| ЭСР | BS EN/EN61000-4-2 | Уровень 2, ±8 кВ воздух, ±4 кВ контакт |
| Излучаемая устойчивость | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 1, 0,5 кВ |
| Импульсные помехи | BS EN/EN61000-4-5 | Уровень 1, 0,5 кВ линия-линия |
| Проводимая устойчивость | BS EN/EN61000-4-6 | Уровень 2, 3 В (э.д.с.) |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 2, 3 А/м |
Прочие параметры
| Параметр | Значение |
|---|---|
| Средняя наработка до отказа | 1500 тыс. ч по MIL-HDBK-217F (25 °C) |
| Материал корпуса | Непроводящий чёрный пластик, UL 94V-0 |
Размеры
| Параметр | Значение |
|---|---|
| Габариты, исполнение 24 В | 19,5 × 7,2 × 10,2 мм |
| Габариты, исполнение 5/12 В | 19,5 × 6,1 × 10,2 мм |
| Размер в дюймах | 0,77 × 0,28 × 0,40 дюйма; 0,77 × 0,24 × 0,40 дюйма |
Выводы и назначение контактов
| Номер вывода | DPU01 (двухвыходное исполнение) |
|---|---|
| 1 | +Vin |
| 2 | -Vin |
| 4 | -Vout |
| 5 | Common |
| 6 | +Vout |
Упаковка
| Параметр | Значение |
|---|---|
| Упаковка | Стандартная трубка |
| Количество в трубке | 15 шт. |
| Масса одной трубки | 59 г |
| Максимальное количество в коробке | 2205 шт. |
| Масса коробки | 10,67 кг |
| Размер коробки | 390,9 × 284,8 × 175,7 мм |
Примечания
- Все параметры указаны при стандартном входном напряжении 24 В DC, номинальной нагрузке и температуре окружающей среды 25 °C, 70% RH.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары, терминированной конденсатором 0,1 мкФ и 47 мкФ.
- Линейная регулировка измеряется от нижнего предела до верхнего предела при номинальной нагрузке.
- Нагрузочная регулировка измеряется от 20% до 100% номинальной нагрузки.
- Изделие должно соответствовать требованиям по ЭМС только после установки в конечное оборудование.
